【摘要】本文对某壳体孔圆柱度难保证的技术问题进行简单介绍，并从加工方法、机床精度、刀具的选择、程序的合理性、环境温度的控制、加工过程的控制等方面对问题进行原因分析，之后针对性得提出解决措施。
关键词：壳体孔 圆柱度 原因分析 解决措施
一、前言
某型壳体零件孔系众多且布局紧凑，其中在A面（见图一）位
置集中有十二串孔系，孔径公差0～0.033之间，孔与孔之间壁很薄；另外，壳体油路孔密集且相互交错沟通。零件在加工时受到压板压紧力及刀具切削力的作用而极易变形，该零件加工过程难度大。
该零件精镗孔工序图示见图一，该孔直径大、孔径公差精度高（?38+0.014 0）且孔有圆柱度0.002（在深度10mm位置保证）的要求。每批零件加工时，圆柱度0.002频繁超差，零件返修率约25%左右。返修时只能采用研磨工修抛的形式进行修理，但该修理方法易造成壳体大孔(?38)对底部铜套孔（?6+0.008 0）同心度差，最终导致产品组装后漏油。625工序已经成为该壳体工艺路线中的瓶颈工序，严重制约产品生产速度，影响公司产品质量，是公司亟待解决的技术瓶颈问题；
【摘要】本文对某壳体孔圆柱度难保证的技术问题进行简单介绍，并从加工方法、机床精度、刀具的选择、程序的合理性、环境温度的控制、加工过程的控制等方面对问题进行原因分析，之后针对性得提出解决措施。
关键词：壳体孔 圆柱度 原因分析 解决措施
一、前言
某型壳体零件孔系众多且布局紧凑，其中在A面（见图一）位
置集中有十二串孔系，孔径公差0～0.033之间，孔与孔之间壁很薄；另外，壳体油路孔密集且相互交错沟通。零件在加工时受到压板压紧力及刀具切削力的作用而极易变形，该零件加工过程难度大。
该零件精镗孔工序图示见图一，该孔直径大、孔径公差精度高（?38+0.014 0）且孔有圆柱度0.002（在深度10mm位置保证）的要求。每批零件加工时，圆柱度0.002频繁超差，零件返修率约25%左右。返修时只能采用研磨工修抛的形式进行修理，但该修理方法易造成壳体大孔(?38)对底部铜套孔（?6+0.008 0）同心度差，最终导致产品组装后漏油。625工序已经成为该壳体工艺路线中的瓶颈工序，严重制约产品生产速度，影响公司产品质量，是公司亟待解决的技术瓶颈问题；
.png)
图一
二、原因分析
如图一所示，精镗孔工序要求数控车镗孔（?6+0.008 0 、?38+0.014 0）。其中，孔?38圆柱度0.002且对小孔?6有跳动0.01的要求,该工序技术要求很高。为满足加工要求，从加工方法、机床精度、夹具动平衡、刀具选择、程序优化、环境温度控制、加工过程控制等方面进行原因分析。
2.1加工方法分析
XX-630 625工序 镗孔（?38+0.014 0）保证孔圆柱度0.002，该孔精度要求高，数控设备加工很有难度，圆柱度0.002频繁超差，零件返修率约25%左右。此前孔圆柱度超差采用研磨方法修理，但研磨修抛的方法易造成壳体孔（?38+0.014 0）对底部铜套孔（?6+0.008 0）不同心及端面不垂直，导致产品在装配分厂组装时T1端面漏油。另外，该孔孔径大，操作工在研磨时易造成壳体与研磨杆抱死。因此，研磨方法不适宜该孔加工，采用数控车加工该工序是合适选择。
2.2 机床精度
精镗孔工序目前在数控车（T42）上进行，该设备刚性、主轴径向跳动、轴向窜动、(X、Z)轴重复定位精度都会影响孔（?38+0.014 0）圆柱度0.002。经过咨询分析发现T42刚性不好，不能满足该壳体的加工。在选用设备时，应考虑设备的刚性和精度指标。
2.3 夹具性能
精镗孔工序专用夹具为14D6312/0361,夹具在加工过程中，因自身质量分布不均匀，会使机床主轴产生轻微振动，造成圆柱度0.002超差。因此，应将夹具动平衡降至最低。
2.4 刀具的选择
加工材料铸铝合金（ZL101-T5) 零件的刀具选择面广，但是，壳体孔径大（?38+0.014 0）且有圆柱度0.002的要求。普通刀具不锋利、强度和刚性差，在加工过程中形成轻微振刀，零件会形成比较规则的波浪纹理，圆柱度0.002也会超差。因此，在选用刀具时应特别注意不能选用普通的高速钢材质的镗刀。
2. 5 程序的合理性
加工程序编制是否合理。程序对孔（?38+0.014 0）是否分粗精加工；粗精加工是否采用两把刀具进行（避免用一把刀具进行粗、精加工）；数控车主轴转速、给进量、一次切削量是否合理；粗、精加工留余是否满足要求，这些细节对孔圆柱度0.002影响很大。
三、解决措施
3.1设备的选择
1. 目前，我厂数控机床精度高的设备为哈挺公司生产的“T系列”数车，该系列数控车床为哈挺公司主打的高精度加工设备。机床主轴静态跳动测量为0.0005（采用千分表以估读的方式测得），X、Z轴重复定位精度0.005（查阅资料）。
2. 按图纸要求，将卡盘和夹具14D6312/0361依次安装在机床上，采用试切棒的形式测得主轴在加工状态的主轴跳动为0.0005（采用千分表以估读的方式测得）。与此前不安装夹具时，主轴静态跳动状态一致。
3.2 夹具动平衡优化
夹具（14D6312/0361）为我工模分厂制造的专用工装，在夹具制造后期进行动平衡试验。图纸动平衡试验要求100g/cm,经过试加工,零件孔径在一个方向圆柱度超差0.003，因此图纸要求的动平衡不能满足零件加工精度要求。夹具返回工模具分厂，要求减小夹具动平衡量。在夹具图示位置增加配重、减少材料，经过动平衡机验证，将夹具动平衡控制在25g/cm以内。
3.3刀具的优化
壳体孔采用数控车精镗，该孔在前工序已经粗加工至（?37）。625工序将孔最终精镗至(?38+0.014 0),考虑加工成本，采用车刀片粗车，选用可更换式刀片，方便且快捷。在精镗孔(?38+0.014 0)时，镗刀选用无镀层的硬质合金刀片，刀刃锋利，孔圆柱度0.002及粗糙度都能保证；
另外，孔(?38+0.014 0)对小孔(?6+0.008 0)有跳动0.01要求（见图二），所以加工小孔(?6+0.008 0)时，选用一把小镗刀精镗。考虑刀具的强度，同时保证刀杆直径距离孔壁不小于0.5mm（便于排屑，防止孔壁被划伤），
选用镗刀时，刀杆直径?4。注意当小镗刀直径小于?3.5时，刀具强度差，孔壁存在振刀痕迹，孔壁存在振刀痕迹。
.png)

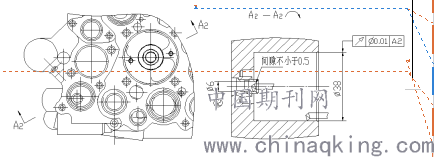

（图二）加工孔与刀具示意图
3.4加工程序优化
针对原因进行分析并制定程序编制方案，要求在程序中对(?38+0.014 0)分粗精加工。初步规定程序参数（包含主轴转速、进给量、背吃刀量、粗精加工留余等）并进行试验验证。经过多次试切数据对比，摸索出程序参数并将程序（XX-630-GX625）固化在DNC程序管理系统中。
注意：粗加工为精镗单边留余不能大于0.1，否则刀具振刀，两孔粗糙度大于0.4不能满足设计要求，另外，两孔之间跳动超差。
3.5 加工环境的控制
精镗孔工序加工时，发现机床加工温度对壳体孔(?38+0.014 0)圆柱度0.002的影响比较大。因此，设法稳定机床外部环境温度和机床运转过程的工作温度才能使壳体孔圆柱度0.002合格。机床放置位置不合理。此前T51放置在分厂一楼靠近门口位置且周边无空调调整环境温度。根据零件精度要求，分厂将设备放置位置进行调整。将数控车床（T51）调整在磨床工作间外侧，并配置空调（见图三）。
第二，对加工过程进行控制。要求零件在对刀过程中，数控机床保证空运行程序（机床在安装夹具后，一直保持运转）状态。当零件计量合格后，设备不能间断运行，一次完成一批零件的加工。
.png)
（图三）机床调整后位置
3.6 加工过程注意事项
（1）注意件件检查孔?38+0.014 0圆柱度0.002并注意检查孔是否有伤；
（2）加工过程除拆卸、安装零件外，其余时间机床不得停止；
（3）孔径（?38+0.014 0、?6+0.008 0）采用Mahr内径表规格为（18～50、4～7）
（4）防止零件漏加工。
四、结束语
通过对一系列加工出现的因素进行改进，使所有的改善点都向有利于孔圆柱度的方向控制，最终实现了壳体孔高精度形位公差的稳定加工。成功解决了工厂的瓶颈问题。
