中国联合网络通信有限公司东莞市分公司
一、案例摘要
摘要：东莞分公司部分高价值的楼宇区域只有FTTH普通宽带网络覆盖，新增专线业务需要新建光缆，投资大，不能很好的利用现有的ODN光纤资源。在建设粤港澳大湾区全光网络的背景下，东莞联通针对商务楼宇的政企专线用户，孵化OTNLite接入创新方案，既能发挥楼宇ODN网络的覆盖优势，又能延伸OTN的硬管道品质，助力东莞联通快速抢占更多价值客户。
二、关键词
关键词：高质量；融合；ODN；OTN;
三、案例正文
（一）案例背景
东莞分公司部分高价值的楼宇区域只有FTTH普通宽带网络覆盖，只能开通较低价值宽带业务，无法覆盖高价值用户，新增专线业务需要新建光缆，投资大，不能很好的利用现有的ODN光纤资源,部分楼宇无法新建光缆，导致较高价值用户无法接入。而且普通专线的价格较高，使用户产生了一定数量的“夹心层”，一方面无法承受普通专线的高价格，另一方面普通宽带又无法满足其使用要求。根据统计，普通中小企业、创业公司用户数量占比到达40%，而收入占比则不到15%，其原因就是大部分用户使用了产值较低的普通宽带业务。在建设粤港澳大湾区全光网络的背景下，东莞联通针对商务楼宇的政企专线用户，孵化OTN Lite接入创新方案，既能发挥楼宇ODN网络的覆盖优势，又能延伸OTN的硬管道品质，助力东莞联通快速抢占更多价值客户。
（二）案例描述
1、总体方案：
部署要求：
●专线专用OLT，采用NCE-T单独管理，与家宽隔离；
●“两车一光”专线业务，使用单独的PON口、OLT上行口和单独的OTN通道；
设备组网：
●融合专线终端：新建场景优选MA5875；存量场景可选MA5675OLT：采用专线专用 MINI OLT MA5800-X2 ；
●局端OSN1800V的支路侧单板建议采用EoS板EGS4；互联网专线需要对接BRAS/SR，采用OSN1800V，支路侧单板EGS4；
●1800V和9600背靠背对接；
2、专用设备的确定：
通过前期的调研和与华为厂家的讨论，确定了3款设备。
（1）1800V：为OTN现网使用的设备，融合专网通过1800V与OTN进行对接。
（2）5800X2为新型的MIN OLT可以对接ODN网络进行分光合光，并可以对接1800V。
（3）MA5675作为安装在客户端的终端设备，具备双GE（10M-1000M自适应）及8个POST口，可以完美的支持末端用户的各类业务需求。

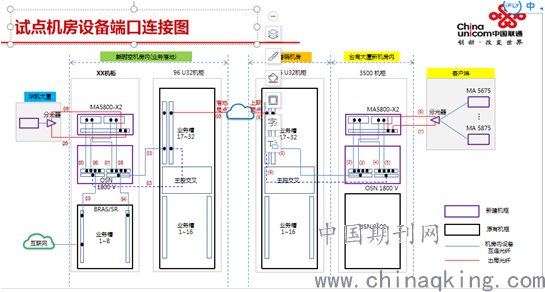

3、具体方案：
明确了设备选取及功能后，确定台商大厦、华凯大厦及新时空9楼机房作为试点机房，具体实施方案如下：
.png)
4、网管方案：
第一步科学城E9000通过专线与东莞新时空机房1800V互联，EGS4单板1号端口与E9000服务器连接，EGS4单板2号端口与1800V管理口本地连接。
第二步：华凯大厦机房的1800V与E9000互联，华凯大厦内的1800V管理口通过网线对接EGS4单板的4号端口1800V上配置专网业务，EGS4单板的1,4号端口添加到用户侧的VUNI中。
第三步：华凯大厦机房的5800X2也需要与E9000互通，在华凯大厦机房的5800x2上配置VLAN,三层IP地址及SNMP参数。
通过以上操作，试点设备都可以进入搭建好的网管系统中，通过指定的IP，可以登录NCE-T网管，远程管理融合专线网络。
5、业务验证测试：
（1）互联网专线：华凯大厦和台商大厦为业务接入点，新时空核心机房为业务落地点，对接本机房的BRAS，与互联网互通；
（2）专线：华凯大厦和台商大厦为组网专线的源宿两端。

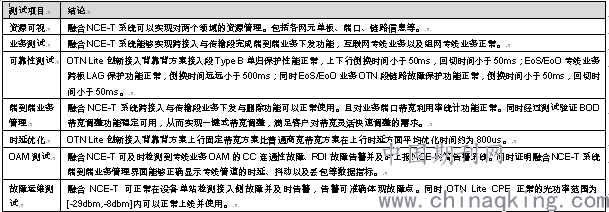

本次从方案可行性、业务保护、端到端OAM、以及NCE-T端到端管控等方面对OTN Lite创新接入背靠背方案进行了详细的测试验收。所有测试用例均验证通过。测试主要结论如下：
.png)
6、测试结论：
经过本次对现网环境的验收测试，得出以下结论：
(1)OTN Lite创新接入背靠背方案与普通专线方案相比在时延优化以及端到端管理等方面具有优势。
(2)融合NCE-T系统可以满足OTN Lite创新接入背靠背方案在业务管理、业务维护等方面的应用要求。
（三）分析总结
通过上述政企高质量融合专线方案研究，使用融合专线，有如下优点：
(1)简化接入机房设备种类，OTN融合专线板卡代替设备堆叠，节省机房空间 ；
(2)融合专线利旧楼宇内P2MP ODN光纤预覆盖资源，节约主干光纤；
(3)专线CPE归一化，简化管理运维；
(4)业务端到端下发，统一维护，提高业务发放运维效率；
结论
OTNLite创新接入背靠背方案具备在东莞联通现网开通友好用户业务上线试点的条件。
