中国华冶科工集团有限公司天津第三分公司 山西忻州 301700
根据施工图纸情况，1504m中段工程需要先施工两条措施工程，预计贯通位置在1504m北侧沿脉中。措施巷道贯通距离2200m，措施巷设计断面20.04m³，1504北侧沿脉巷设计断面13.77m³。暂时以北侧措施巷道、南侧措施巷道命名。北侧措施巷道兼做进风巷道，措施巷道两个洞口标高为1535.5m，分别施工两个斜坡道落平至1504m。
本次贯通为较大型贯通。北侧措施巷道斜坡道距离238米，坡度为15％下坡。南侧措施巷道斜坡道距离360米，坡度为10％下坡。贯通前测量导线为7”级支导线沿巷道布设，高程基本控制采用四等水准测量、及全站仪三角高程水准测量，全站仪使用索佳CX-52，测角精度2”，测距精度Md=±(2+2ppmD)m。起始依据为甲供D级GNSS控制点、四等水准高程基点。
一、贯通前分析预计贯通点的误差
1、导线的测角误差引起的K点在重要方向（x′）上的误差为：
.png)
ρ=206265；
mβ￣￣井下导线的测角中误差；
.png)
￣￣K点到个导线点连线在y轴上的投影长度，由设计图上量出。
2、导线的量边误差引起的K点在重要方向（x′）上的误差为：
.png)
.png)
α’￣￣导线各边与x′轴间的夹角；
ml￣￣光电测距的量边误差ml=±（A+BD）。
二、计算过程
1、根据重要方向上建立的坐标系，形成支导线终点误差估算图。
2、根据支导线终点误差估算图进行取值，形成测角、测距误差影响估算表如图1-1、1-2。
测角误差影响估算表1-1
11
测距误差影响估算表1-2
22
3、估算由测角误差所引起的D15点在x’和y’方向上的误差
.png)
和
.png)
，数据参照1-1表。
.png)
.png)
根据所采用全站仪索佳CX-52型号测距精度Md=±(2+2ppmD)m。根据坐标计算表导线最长边长为127.9m，可取量边中误差ml=±2mm。估算由测距误差所引起的的D15点在x’和y’方向上的误差
.png)
和
.png)
，数据参照1-2表。
.png)
.png)
估算D15点在D16-D15垂直与平行两个重要方向的误差。
.png)
.png)
D15点的点位误差：
.png)
三、巷道贯通后分析
1、巷道贯通后，将巷道贯通点两侧中线延伸至D15点处。发现在x’方向上偏差为0.034米，在y’方向上偏差为0.35米。显然前期支导线误差在y’方向上偏差比较大，需要做进一步改正处理。
2、贯通后进行闭合导线测量，测量后根据数据进行平差。本次测量可以根据贯通后的巷道实际情况进行合理布置导线，适当减少不必要的导线点，增加导线边长度，可以利用三联法测量。根据现场进行的观测，形成闭合导线坐标计算表（1-3）。
2.1适用于本文的角度闭合差的计算及分配
角度闭合差计算公式：
.png)
角度改正计算公式：
.png)
fβ￣￣角度闭合差；
.png)
￣￣闭合导线内角总和；
n￣￣闭合导线的角度个数。
2.2适用于本文的坐标增量闭合差的计算及调整
坐标增量闭合差计算公式：
.png)
.png)
边长分配闭合差计算公式：
.png)
.png)
按照边长li分配与各条导线边的坐标增量上。
3、根据表格分析
7”级导线闭合差限差
.png)
测角未超限。
测距导线全长相对闭合差K=1/30117<1/10000未超限。
根据以上分析结果，可以将表1-3内数据应用于本矿井巷施工。

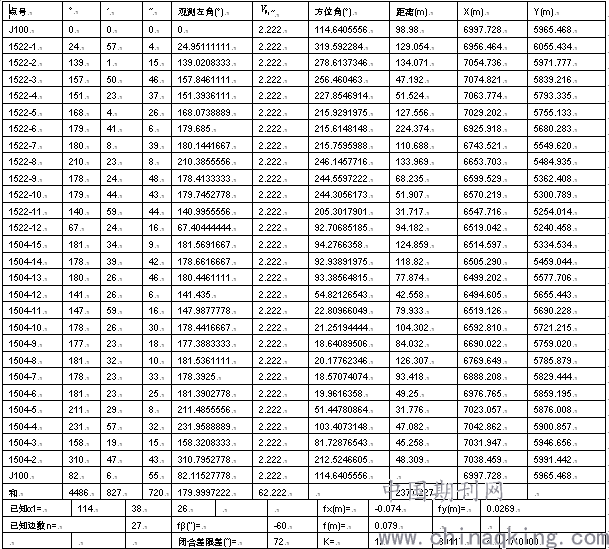

闭合导线(逆时针编号，输入左内角)坐标计算表1-3
.png)
参考文献
[1]张国良.矿山测量学[M].江苏：中国矿业大学出版社,2008.10：
[2]工程测量规范[Z].北京：中国计划出版社,2015.1：
[3]冶金矿山井巷工程测量规范[Z].北京：冶金工业出版社,2013：
