摘要：目前，新建平台中控系统与在役平台的不一致的情况已经十分普遍，所以在架设新、老平台中控系统之间的OPC链路时，相应的软件设置也自然各有不同。在BZ34-9油田开发项目中，新建平台与在役平台的中控系统分别是ABB和艾默生，通过在新建平台安装艾默生OPC软件并对两端上位机进行设置，完成了OPC链路的架设，实现了平台之间关联信号通过OPC通讯的有效传输。
关键词：中控系统；关联信号；OPC通讯
引言
目前对于新建与在役平台中控系统之间的信号传输方式一般为微波、卫星及海底光缆，并且多为2~3种并列使用，在平台之间关断信号的控制上通过3∞2或2∞2来保证关断逻辑的合理性。随着OPC通讯技术的广泛应用，在操作系统地上位机上安装OPC软件并通过一定的设置，来完成整条OPC链路的通路，实现将控制信号在上/下游平台系统地有效传输。
1.调试实例
1.1 调试背景
新建BZ34-9油田位于渤海海域南部，距离BZ35-2油田13.7KM，位于BZ34-2/4油田西北19.4KM，位于KL10-1油田西南21KM，包含新建两座平台BZ34-9CEPA和BZ34-9WHPB。BZ35-2CEP与BZ34-9CEPA之间有海缆进行通讯连接。本次计划在BZ34-9CEPA与BZ35-2CEP、KL10-1之间开展中控系统联调工作。
新建BZ34-9CEPA中控系统为ABB，而在役的BZ35-2CEPA和KL10-1CEP中控系统为艾默生，为确保OPC通讯，需在新建BZ34-9CEPA中控上位机安装艾默生的OPC软件。
.png)
根据Emerson DeltaV 网络结构特点及OPC通讯特性，各独立平台收录关断信号后，通过OPC服务器通讯方式，传送各关键关断信号至信号关断平台。DeltaV整理信号及通讯示意图:
根据Emerson DeltaV 网络结构特点及OPC通讯特性，保证远程监控及维护方便等，以KL10-1CEP平台现有OPC服务器为基础，通过KL3-2CEPA平台为通讯枢纽，把KL10-1平台的关断信号发送至，BZ35-2CEPA平台，在BZ35-2平台收录BZ35-2WHPA平台的信号，通过OPC服务器连接，走BZ35-2WHPA平台到BZ34-9平台海缆箱进行信号通讯。OPC总体示意图如下:
.png)
依照实际工况，BZ35-2CEPA作为KL10-1CEP与新建BZ34-9CEPA OPC通讯（基于海底光缆）的中转服务器。本次OPC通讯调试依照本项目逻辑因果图，将KL10-1CEP的ESD1/2/3级报警信号经由BZ35-2CEPA 的OPC服务器传输给BZ34-9CEPA，并将卫星通讯中的相关信号也全部引进到OPC通讯中作为备用。
2.2 调试过程
2.2.1 BZ35-2CEPA与新建BZ34-9CEPA OPC调试方案
（1）I/OMIRROR（冗余）通讯调试
.png)
.png)
（2）IO Mirror 设置
本次IO Mirror采用MOXA E3210 冗余配置，可通过电脑连接网口在IE中输入对应IP地址进行设置。
第1路IP设置为192.168.127.253 对应BZ34-9CEPA的IP地址为：192.168.127.254；第2路IP设置为192.168.127.254对应BZ34-9CEPA的IP地址为：192.168.127.253。
3）OPC通讯配置：

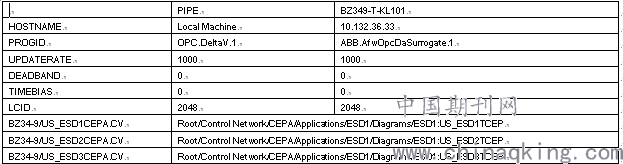

DeltaV作为OPC Client 访问新建BZ34-9CEPA ABB OPC Server，DeltaV新建账户，在BZ35-2CEPA的OPC站中建立如下PIPE。
.png)
.png)
.png)
.png)
.png)
OPC WatchIt 连接完成
.png)
OPC Client 连接完成
.png)

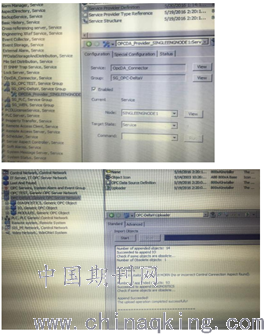

800xA Upload 设置正常
4）OPC软件设置
a..在新建BZ34-9CEPA ABB 系统上位机安装艾默生OPC远程通讯软件，OPC Remote 和 OPC Remote_1131_TFS131331 补丁包 ；
b. 在BZ35-2CEPA 艾默生系统上位机新建账户 800xAService，密码与 ABB 账户密码一致，设置为系统管理员和DetlaV Access 和 DetlaV Admin 权限。艾默生和 ABB 都用 800xAService 账户登陆；
c. 在BZ35-2CEPA系统上位机进行 DCOM 设置。包括 My Computer、OPCEnum及FrsOpcDV。
d. 在新建BZ34-9CEPA系统上位机进行DCOM设置。包括 My Computer、OPCEnum，将 800xAService、SYSTEM、INTERACTIVE、EVERYONE、NETWORK、Anonymous Logon 等账户添加进去并增加访问权限；

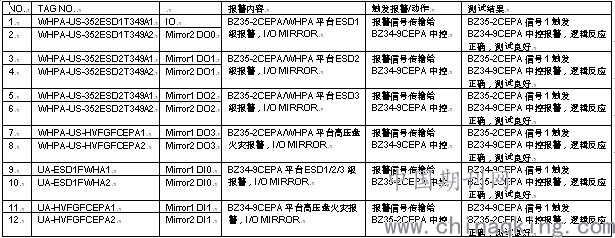

e. 本次测试，将BZ35-2CEPA与新建BZ34-9CEPA中控系统之间相关联的信号触发逻辑设置为“0”正常，“1”报警，并制作相应的通讯组态画面。
5）OPC调试
检查OPC WatchIt、OPC Client及800xA Upload设置；
2.2.2 KL10-1CEP与新建BZ34-9CEPA OPC调试
依照设计，KL10-1CEP与新建BZ34-9CEPA的OPC通讯链路分为卫星和经由BZ35-2CEPA海底光缆中转2条。
1）OPC通讯配置(卫星)
通讯链路为通过卫星，网卡设置为192.168.2.7；255.255.255.0；192.168.2.1。BZ34-9端网卡设置为192.168.3.33

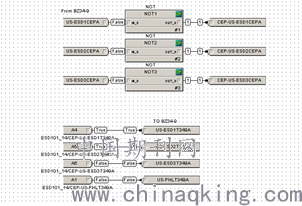

DeltaV作为OPC Server，由新建BZ34-9CEPA 作为OPC Client，在BZ35-2CEPA的OPC站中建立如下PIPE。将KL10-1CEP与新建BZ34-9CEPA中控系统之间相关联的信号触发逻辑设置为“0”正常，“1”报警，并制作相应的通讯组态画面；
软件配置同前文所述
.png)
2）OPC通讯配置（海缆中转）

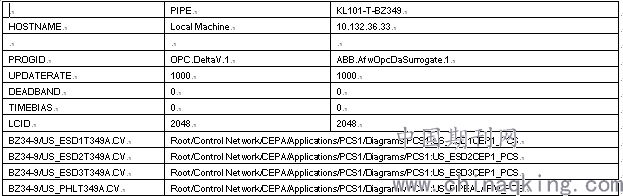

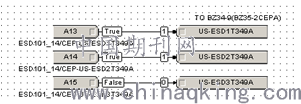

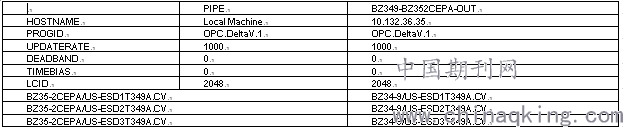

KL10-1CEP DeltaV作为OPC Client，在OPC站中建立如下PIPE。读写数据到BZ35-2CEPA OPC服务器。软件配置同前文所述。
.png)
.png)
3.结论
OPC标准的关键在于它提供了一种开放、高效的通信机制，为监控软件提供了一种一致的存取现场设备数据的方法。即只要选择了OPC标准，就可以很容易的选择设备或软件，系统集成变得非常容易。有利于控制系统的集成，构造一个工业自动化体系，大大提高整个控制系统的运营效率。在两种控制系统中能够建立OPC通讯，效果反应良好，这得益于OPC协议在工业控制上的灵活性，但在不同系统之间的读、写过程中，也存在受不同操作系统软件版本制约，导致的OPC软件不兼容问题。不过好在能够通过升级解决。同时，由于海上平台在油气生产链上的上、下游关系是交互的，所以在建立OPC通讯时，还要考虑授权是否足够。
