广州萝岗外环D线隧道洞口管棚施工监理浅谈唐智

发表时间：2020/6/11 来源：《基层建设》2019年第35期作者：唐智

[导读] 摘要：随着经济建设和城市化发展，城市规模不断向外扩展，城市交通随之延伸，由于国家对环境的严格规定和人民对绿色生活的期盼，从而对市政工程提出了越来越高的要求，比如部分丘陵由于土石方调配原因变为城市公园，穿过部分山体等障碍物时，只能设计成市政隧道，本文就我司承监的萝岗新城外环路D线道路及市政工程为例，简单介绍市政隧道中的分项工程“管棚施工”监理工作要点做一些详细介绍，仅为个人经验之谈。

        广州龙达工程管理有限公司 510663
        摘要：随着经济建设和城市化发展，城市规模不断向外扩展，城市交通随之延伸，由于国家对环境的严格规定和人民对绿色生活的期盼，从而对市政工程提出了越来越高的要求，比如部分丘陵由于土石方调配原因变为城市公园，穿过部分山体等障碍物时，只能设计成市政隧道，本文就我司承监的萝岗新城外环路D线道路及市政工程为例，简单介绍市政隧道中的分项工程“管棚施工”监理工作要点做一些详细介绍，仅为个人经验之谈。
        关键词：隧道洞口；管棚施工；监理
        一、工程概况
        萝岗新城外环路D线隧道里程DK0﹢610～DK0﹢770，隧道长160m，隧道净宽为17.8m，限界高度为5m,隧道最大埋深为27m，隧道采用新奥法原理设计和施工，根据地质情况采用双侧壁上下导坑法施工。
        二、隧道管棚分项工程简介
        A、地形、地貌、水文地质(略)
        B、工程环境和施工条件：周边环境，场区地处珠江三角洲北部，地势起伏平缓，平原台地低丘分布明显。全区地貌可分珠江和东江三角洲冲积平原和侵蚀台地低丘陵，地势大致北高南低。有丰富而便于开采的花岗岩。隧道所处山丘，地面标高57.6~93.5m，山丘植被较发育，隧道北侧洞口处地形坡度18~220，南侧洞口处地形坡度20~250。
        C、管棚设计参数：
        (1)钢管规格：热轧无缝钢管φ108mm，壁厚6mm，节长3m-6m，隧道管棚长度为30m。
        (2)管距：进口环向间距40cm，出口环向间距25cm，
        (3)外插角：钢管轴线与衬砌外缘线夹角1°。
        (4)钢管施工误差：径向不大于15cm。
        (5)隧道纵向同一横断面内的接头数不大于50%，相邻钢管的接头至少须错开1m。
        三、审核施工单位管棚施工分项工程方案的编制依据及原则
        依据和原则：图纸、合同和现行规范（略），国家政策，重点项目和关键工序，统筹组织，节点工期及总工期，技术及工艺，文明施工、水土保持、保护地下管线和既有构筑物，减少扰民，执行GB/T28001—2001职业健康安全管理体系。
        四、审核管棚施工总体部署
        1、技术准备
        ①图纸审核已经结束，审核结果已上报，设计院图纸答疑及回复已经完成。大管棚施工安全、技术交底已经编制并下发到施工队。
        ②导线点加密、水准点加密及复测已全部完成，并通过总监办审核批复。现场已经依照施工图精确放出洞门及边仰坡位置，并完成开挖轮廓线放样。
        ③试验准备：混凝土配合比及进场原材料的试验工作已经完成。钢筋、砂石料、水泥试验及水质试验已经完成。
        2、施工现场准备
        ①隧道进出口联测已完成，且贯通误差符合规范要求；测放出进洞控制桩，并保护良好；边、仰坡开挖及临时防护已按规范完成。
        ②洞顶沉降观测点、基点已布设完成，并取得第一组数据。
        ③劳动组织准备：隧道施工管理、操作人员已进场，项目部已做好施工人员入场后的质量、安全、文明施工等思想教育工作。
        ④项目部设置专职副经理两名分别负责两个隧道施工，其中副经理陈普练负责套鹿沟1#隧道及套鹿沟2#隧道进口施工生产，副经理金明忠负责套鹿沟2#隧道出口施工生产。
        ⑤所需材料已基本到达现场，能满足施工生产需要。
        ⑥现场临时设施已建设完成并投入使用，空压机房靠近洞口布置，变压器正在建设中，因规划内用电还未拉通，我部利用两台300KW大功率发电机提供电力供应，施工用水采用自打水井内用水，利用加压设备进行高压供水。
        3、人员及机械配置准备
        施工机械设备、人员配置要满足各工作面的施工需求。在配置上按照均衡、高效的原则合理安排，以确保施工顺利进行。

        图1
        五、审核洞口套拱、管棚施工方法的可行性

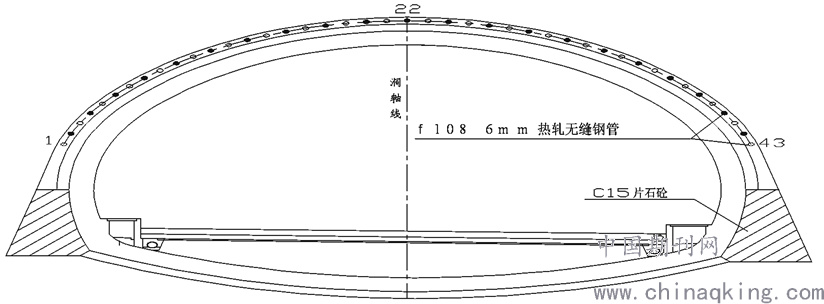

        长管棚采用顶进法施工，洞口开挖（上半断面）完成后，及时施作管棚导向墙，及导向孔口钢管，确保长管棚钻眼精度，避免长管棚侵入隧道开挖线内或相邻管交于一处，做到长管棚管距、倾角及钢管施工误差达到设计要求。管棚布置示意见图1。
        1、套拱施工：
        采用C25混凝土套拱做管棚固定墙，套拱在明洞外轮廓线以外，紧贴掌子面施做，套拱内埋设三榀18号工字钢制作而成的钢拱架作为横架，与管棚钢管焊成整体，支撑稳固后，内外模采用木模安装，按设计布筋和安装孔口管，保证布筋、孔口管的位置和角度准确，然后进行套拱砼的施工，待套拱砼强度达到85%时开始长管棚的施工。
        施工管棚前必须先施工管棚护拱和导向孔口管，管棚钢拱架采用三榀I18型钢拱架,间距900mm，钢拱架和导向孔口管外部浇注C25混凝土，混凝土与洞口开挖面密贴；导向孔口管采用Φ127mm，外倾角为1°。孔口管Φ127的外倾角度与大管棚的φ108mm钢管的外倾角度一致。
        管棚套拱混凝土厚度为600mm；注意大管棚套拱的导向孔口管间距必须与大管棚中φ108mm的间距保持一致及管棚棚套中φ127mm孔口管的外插角度必须与大管棚的外插角度一致。管棚棚套的长度为2.0m；管棚棚套必须与围岩面紧密结合在一起，以免注浆时跑浆。
        2、搭设钻机施工作业平台
        作业平台采用方木按“井”字形搭设，顺序由下向上，由两边向中间，依据孔位依次搭好，方木间以扒钉连接牢固，防止钻孔时钻机摆动、倾斜、不均匀下沉而影响钻孔质量。
        3、管棚施工
        长管棚作为超前支护，在暗洞开挖前施作完毕。管棚应按设计位置施工，钻机立轴方向必须准确控制，每钻完一孔便顶进一根长钢管，管棚施工顺序为自上而下，拱部管棚施工前必须架设拱部管棚施工平台。管棚施作时应先钻设钢花管，注浆凝固后再钻设无孔钢管。在无孔钢管的钻孔过程中应检查钢花管的注浆质量，当注浆质量达到要求时，再安装无孔钢管，并注浆使管周浆液饱满；当注浆质量达不到要求时，则安装钢花管并进行补充注浆。
        长管棚施工时，为保证施工精度，利用全站仪进行精确定位，并用测斜仪进行钻孔偏斜度控制，严格控制好管棚的方向，并作好每个钻孔的地质记录。
        顶入所有钢管后，用高压风进行管内泥砂清除，清除完毕后采用液压注浆机进行管棚注浆施工。具体工艺流程如下：

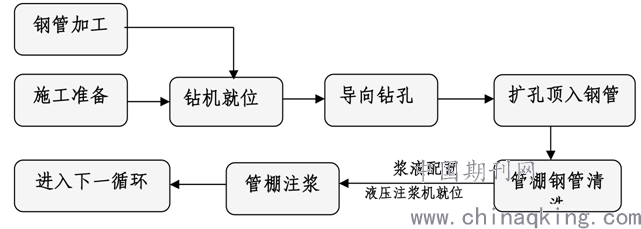

        管棚施作工艺流程
        浆液灌注根据现场地质情况及成孔效果，可采用多次注浆通过调整注浆压力对钢管内及钢管周围空隙进行填充。管棚注浆顺序原则上遵循着“先两侧后中间”、“由稀到浓”的原则。
        浆液搅拌采用专用搅拌桶进行搅拌，浆液配置严格按照试验配合比进行；浆液在搅拌桶内搅拌好后流放到容器内，并在容器内人工轻微搅拌防止浆液沉淀。
        六、管棚施工监理措施
        1、建立健全监理组内部工作组织体系，确保运行十分顺畅，监理制度落实到位、高效。
        2、督促加强施工工期保证措施，建立包括雨季施工安排制度,工期保障体系及应急预案是否有序，工期调整措施能否及时，机械设备配备是否合理，人员和组织保障措施是否满足，夜间施工措施和节假日施工安排是否周到。
        3、督促和巡查文明施工及环境保证措施是否到位
        本隧道位于萝岗区长岭居街道境内，附近一公里内有奥园小区的楼盘，在施工过程中，要求严格遵守国家和地方有关控制环境污染的法律和法规，采取必要的措施防止施工中的燃料、污水、废料和垃圾等有害物质对环境的污染，把施工对环境的影响减小至最低限度。控制噪声污染，减少粉尘污染，保护生态环境和文明施工。
        结语
        总之，经过监理组的共同努力，在业主和政府监督部门的直接指导下，在施工单位项目经理部的全力配合下，本隧道的管棚施工顺利安全有序的推进和完工，项目部全体人员得到了锻炼和提高。本项目最终在2019年度被评定为广东省市政工程优良样板工程。
