中国建筑第八工程局有限公司 北京市 100097
摘要：屋面工程是房屋建筑的重要组成部分之一。屋面工程中，防水和保温是影响建筑使用功能最重要的因素。传统的正置式屋面形式将防水层置于保温层之上，防水材料受到外部环境影响较大到，降低防水效果。倒置式屋面将保温层置于防水层上面，对防水层起到了很好的保护作用，保证了屋面防水效果。本文重点从施工技术方面对比分析正置式屋面和倒置式屋面的优缺点。
关键字：正置式屋面、倒置式屋面、防水、保温
随着建筑行业发展，人们对屋面工程的防水、保温、隔热等使用功能要求也在逐渐提高。屋面工程除了要保证不渗漏之外，还要满足建筑物在冬季保温、夏季隔热的要求。根据防水层与保温层位置的不同，分为正置式屋面和倒置式屋面。正置式屋面其构造形式自上而下依次为：保护层、防水层、找平层、保温层、隔气层、找坡层、和结构层，其主要特点是屋面上部是防水层，下部结构是保温层。倒置式屋面是相对于正置式屋面提出的，基本构造由上到下依次是保护层、保温层、防水层、找平层、找坡层、和结构层，其主要特点是保温层位于防水层之上。
1概况
1.1工程概况
本工程总建筑面积约50700㎡，其中地上九层裙房5层总建筑面积40128.38㎡，地下一层10232.36㎡。地下车库出入口1约为127.5㎡，地下车库出入口2约为127.5㎡。屋面设计做法为正置式屋面做法，中庭为倒置式屋面做法。
1.2构造对比
正置式屋面做法和倒置式屋面做法详见表1.2-1和表1.2-2。

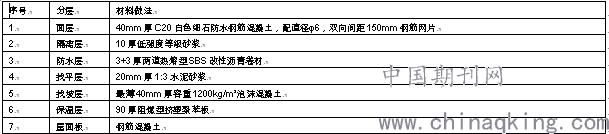

表1.2-1正置式屋面做法
.png)

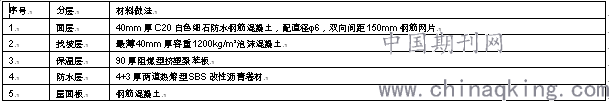

表1.2-2倒置式屋面做法
.png)
2项目施工关键
北方地区夏季温度高，太阳直射强，冬季气温低，最低温度达-10℃，加速防水卷材的老化。
裙楼屋面为不上人屋面，但主楼屋面为上人屋面，各类设备多，而且部分设备重量较大，极易破坏防水层，影响屋面防水的耐久性和使用功能。
3施工工艺
3.1正置式屋面
防水采用两道SBS改性沥青防水卷材，保温层采用90mm厚挤塑板。卷材的铺贴采用热熔法粘贴。其施工技术要点如下：
3.1.1、保温层施工。考虑到无法保证屋面板完全干燥，在保温层中增加排汽管道。排汽管道采用φ48mm的UPVC管，设置φ4@200的透汽孔。排汽管全长用无纺布包裹排气孔设置在排汽管交叉处并与排气管连通。
挤塑板采用干铺法。将挤塑板平放在基层上，铺平垫稳。
.png)
.png)
图3.1-1排汽管道施工 图3.1-2挤塑板施工
3.1.2、找坡层与找平层施工。找坡层排水坡向、坡度符合设计要求，坡度2%。泡沫混凝土严格按照控制配合比，保证容重满足设计要求。在屋面上弹出坡度控制线，并设置标高控制点，宜采用激光测量设备进行过程控制。在排水沟、雨水口处标示泛水高度。找平层表面要平整压实，与突出屋面结构的交接处，要做成圆弧状。
3.1.3、防水层施工。防水卷材与基层采用满粘法铺贴。卷材铺贴采用平行于屋脊方式铺贴，弹出控制线，按线铺贴，相邻两卷材及上下层卷材的搭接缝要错开设置。熔贴SBS卷材时，幅宽内加热均匀，平展并粘贴牢固。平屋面与女儿墙、楼梯间墙体等立面交接泛水处，设置附加层，附加层在平面和立面的宽度为250mm。卷材收头用金属压条定压固定，用密封材料封严。
3.1.4、保护层施工。本工程屋面为不上人屋面，40mm厚C20白色细石防水钢筋混凝土保护层，配直径φ6，双向间距150mm钢筋网片。同时设置分隔缝，纵横间距6m。保护层与女儿墙间要留30mm宽的缝隙。分隔缝用嵌缝材料嵌填严密。
3.2倒置式屋面
防水采用4+3厚两道热熔型SBS改性沥青卷材，在屋面板先铺贴卷材，再干铺挤塑板。其他施工细节与正置式屋面相同。
3.3施工工艺对比
倒置式屋面在整体结构上相比较于正置式屋面要简单一些，减少了隔离层和找平层。倒置式屋面的防水层设置在保温层之下，对防水层有很好的保护作用，既保证了屋面的防水效果，又延长了防水层的使用年限。
4效益分析
4.1正置式屋面特点
在正置式屋面施工中，由于保温层是封闭式的，施工中若遇到不好的天气如雨季，需要等待数天，很难做到连续施工。同时在屋面伸出数量众多的排汽道和排汽孔，影响了建筑外观，人为破坏了防水层的整体性。排汽道极易被堵塞、破坏，引起防水层发生渗漏现象，影响保温材料的的保温性能。倒置式屋面简化施工，解决正置式屋面防水层长期暴露在外、受大气温差影响容易老化的弊端，延长防水材料的使用寿命。
.png)
.png)
图3.1-3找坡层施工 图3.1-4找平层施工
.png)
.png)
图3.1-5防水层施工 图3.1-6蓄水试验
4.2倒置式屋面特点
倒置式屋面具有良好的热保护功能。由于保温层位于防水层的上面，对防水层可起到保护作用，避免防水层直接受到阳光紫外线的照射，同时也防止受到大气温差的影响，对防水层起到很好的热保护。倒置式屋面的防水层不受外力直接作用，不受外界环境直接影响，避免了防水层受力直接损坏以及由于温差变形导致的裂纹或裂缝，从而延长防水层的使用年限。保护层除了对屋面结构层的保护之外，还给屋面提供了保温隔热、排水和通风空间以及为上人屋面提供活动空间。甚至奠定由此发展起来的新型屋面形式。
4.3对比分析
倒置式屋面的施工工艺与正置式屋面基本相似，但屋面施工不容易受天气影响，不论是在比较理想的天气还是雨季，都可以正常施工，从而减少工期、提高了施工速度。倒置式屋面对防水层具有很强的保护作用，从而延长了防水材料的使用寿命，保证屋面的防水效果具有长期性和稳定性，也大大降低了屋面防水层的检查维修工作和费用。一旦发生屋面漏水现象，正置式屋面防水层下有保温层和找平层，保温板间的缝隙成为流水通道，很难找到防水层真正的漏水点，增加了检查维修的难度；在倒置式屋面中，雨水易在保温层和防水层之间聚集，对屋面的保温产生较大影响。
5结语
在屋面构造的选用时，若对防水要求高于保温隔热要求的地区建议采用倒置式屋面，反之则采用正置式屋面。对于建筑工程中具体选用哪一类型的屋面，均需根据当地的环境特点、建筑物的屋面功能要求等进行合理的选用；在屋面工程施工时应严格按照相关的规范、图集等技术规程文件，从设计、材料质量、施工质量等各个环节重视起来，确保建筑屋面施工质量。
参考文献
[1]王桂林.倒置式屋面与正置式屋面的对比及施工技术研究[D].哈尔滨工业大学,2017.
[2]吴建明.正置式屋面与倒置式屋面在实际应用中的比较[J].上海建材,2007(06):30.
[3]李相超,姜伟,褚忠伟.浅谈倒置式屋面实际应用中的优缺点[J].建材与装饰,2018(08):164.
[4]王桂林.倒置式屋面与正置式屋面的对比及施工技术研究[D].哈尔滨工业大学,2017.
[5]马刚毅.倒置式屋面实际运用及控制要点分析[J].建材与装饰,2016 (36):35-36.
[6]薛晓煜.倒置式屋面渗漏形成的原因及控制措施[J].建设科技,2015 (10):135-136.
[7]吴建明.正置式屋面与倒置式屋面在实际应用中的比较[J].上海建材,2007(06):30.
[8]赵建新.倒置式屋面工程技术的分析[J].科技传播,2012,4(13):28-29.
