中建一局集团安装工程有限公司
摘要：本文结合实际工程就室内吊顶在大跨度、高层高建筑中的施工技术要点进行简单分析与思考，并提出一些可供借鉴的意见与措施。
关键词：室内吊顶；转换层施工
1工程概况及方案选择
1.1工程概况
随着社会的发展和进步加之疫情影响，新基建已经成为我国新型基础设施建设，数据时代催生的必要需求而带来投资机会的大数据中心和网络安全。大数据中心建设对于日益增多的数字信息而言带来存储和应用的便利。数据中心面积大、空间大等特点，有效控合理的利用空间进行装饰对推进建筑产业现代化进程具有重大意义。
阿里巴巴广东云计算数据中心河源高新区二期总承包项目，二至四层包间吊顶为铝扣板吊顶，一层入口门厅为石膏板吊顶。由于数据中心为基础设施项目，房间空间大，层高高。二至四层室内层高6m，吊顶标高为4m；一层室内层高8m，吊顶标高为3.4m。鉴于此种情况，吊顶吊杆长度超过1.5m，“细长比”过大，而导致受到水平向力或轴向压力时容易失衡的问题。项目部通过反复研究、实验、认证，通过增加钢龙骨转换层的方法来解决以上问题，故在本工程安装施工过程中摸索出了一些特点和要点，根据实际施工经验总结出室内大空间吊顶龙骨转换层施工方法，本工程施工过程中摸索出了一些特点和要点，具体施工内容如下：
先将吊顶图纸深化，报审通过后按深化排板图、大样图、细部节点图进行生产施工；严格控制材料的运输，在材料验收完毕后，进行材料处理；放线、搭设活动脚手架，横向转换层角钢焊接，纵向转换层焊接，安装龙骨，防锈处理，吊顶施工。
.png)
绿色代表灯具，蓝色代表铝扣板
1.2方案选择
阿里巴巴广东云计算数据中心河源高新区二期总承包项目是阿里自建数据中心，为满足存储功能，受疫情影响却不变工期的情况下，建设单位要求本工程于530交付；在此种情况下就需要施工方选择能够快速施工的吊顶方案。
可供选择的吊顶施工方案有很多，例如吊杆法、反向支撑法等，根据经济性、稳定性、耐久性、工期等多方面分析，选择适合本工程的吊顶施工方案是整个工程的重难点。本工程二至四层包间吊顶为铝扣板吊顶，一层入口门厅为石膏板吊顶。由于数据中心为基础设施项目，房间空间大，层高高。二至四层室内层高6m，吊顶标高为4m；一层室内层高8m，吊顶标高为3.4m。鉴于此种情况，吊顶吊杆长度超过1.5m，“细长比”过大，而导致受到水平向力或轴向压力时容易失衡的问题。
项目部通过反复研究、实验、认证，通过增加钢龙骨转换层的方法来解决以上问题，故在本工程安装施工过程中摸索出了一些特点和要点，根据实际施工经验总结出室内大空间吊顶龙骨转换层施工方法。
2.转换层施工要点
2.1转换层深化技术
本数据中心工程采用L30*3镀锌角钢。为了避免现场剪裁影响施工进度，造成材料浪费，故吊顶转换层的排版深化是一项重要的施工工序，排版需注意如下事项：
①吊顶转换层排版深化时，尽量使用同一种类规格角钢，避免各种规格的角钢造成现场角钢种类区分的工作。
②排版设计时，遵循“从左至右排版，有设备的吊顶从设备边口向两边排版”的原则。这样排版既可以保证吊顶的稳定性又可以保证吊顶完成面的美观性。
2.2吊顶转换层施工技术
①清理基层、放线
测量放线，根据吊顶排版图及现场包间实际开间进深尺寸进行严格的测量放线，标高线一般弹到墙面或柱面，然后将角钢固定在墙或柱面上。保证在横向角钢1200间距的前提下能够满足吊顶排版需要及吊顶吊杆布置需要，保证吊顶吊杆安装后为垂直状态。
②横向转换层角钢焊接
横向转换层角钢焊接，用8CM膨胀螺栓将横向角钢两端固定于楼面。必须保证横向角钢两端牢固可靠，相邻两排横向角钢的间距不应超出吊顶轻钢龙骨吊筋间距的允许范围（900mm—1200mm）项目现场采用1200标准。
③纵向转换层焊接
纵向转换层焊接，平面角钢焊接时，首先应符合此时的标高是否符合设计要求，并预留出轻钢龙骨及罩面板的安装空间。每间隔2000mm在横向角钢上加一道通长的角钢做纵向加固，以保证吊顶的整体稳定性。
④竖向支撑角钢焊接固定
竖向反支撑角钢焊接固定，竖向反支撑角钢布置间距为1500mm，焊接点采用满焊,单向布置。竖向角钢焊接完成后，应在横向和纵向拉线（或拉钢丝）检查，确保角钢顺直。焊接完成的角钢焊接部位应及时做防锈处理。
2.3龙骨安装技术
①安装大龙骨
（1）配装好吊杆螺母。
（2）在大龙骨上预先安装好吊挂件。
（3）安装大龙骨：将组装吊挂件的大龙骨，按分档线位置使吊挂件穿入相应的吊杆螺母，拧好螺母。
（4）大龙骨相接：装好连接件，拉线调整标高起拱和平直。
（5）安装洞口附加大龙骨，按照图集相应节点构造设置连接卡。
（6）固定边龙骨，采用射钉固定，射钉间距为1000mm。
②安装中龙骨
（1）按以弹好的中龙骨分档线，卡放中龙骨吊挂件。
（2）吊挂中龙骨：按设计规定的中龙骨间距，将中龙骨通过吊挂件，吊挂在大龙骨上，设计无要求时，一般间距为500—600mm。
（3）当中龙骨长度需多根延续接长时，用中龙骨连接件，在吊挂中龙骨的同时相连，调直固定。
③安装小龙骨
（1）按以弹好的小龙骨线分挡线，卡装小龙骨吊挂件。
（2）吊挂小龙骨：按设计规定的小龙骨间距，将小龙骨通过吊挂件，吊挂在中龙骨上，设计无要求时，一般间距在500~600mm。
（3）当小龙骨长度需多根延续接长时，用小龙骨连接件，在吊挂小龙骨的同时，将相对端头相连接，并先调直后固定。
（4）当采用T型龙骨组成轻钢骨架时，小龙骨应在安装罩面板时，每装一块罩面板先后各装一根卡档小龙骨。

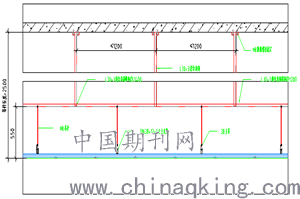

.png)
.png)
转换层做法 天花龙骨排布图
2.4质量控制要求
①对进场的物资、设备等严格进行质量检验与评定，禁止使用不合格品。
②转换层及反支撑设置满足吊顶标高、尺寸、起拱和造型应符合设计要求。
③转换层及反支撑安装必须牢固。
④转换层及反支撑的安装与焊接：严格按照规范要求对每一个膨胀螺栓固定点进行采用扳手对膨胀螺栓固定牢固性进行检测检测。焊接作业需先做焊接样板验收合格后开始焊接作业，现场焊接点数量达到规范要求后需进行强度抽检。对于焊接外观检测需每个点位进行观感检查做好书面检查记录保证满足要求。
⑤焊接完成的部位及时涂刷防锈漆，以免生锈。
3.结束语
我国近年来数据中心的建设及施工技术水平发展迅速，新技术、新工艺得到了极大的推广和应用，通过本文的论述及经验分享，提高数据中心吊顶工程施工质量和施工安全，更为数据中心吊顶施工技术进行更进一步的创新和完善提供指引方向，只有这样不断的探究和经验积累才能真正促进现代大数据中心的发展。
