一种窗帘消音装置的研究与实现

发表时间：2020/6/15 来源：《基层建设》2020年第6期作者：肖诗琦

[导读] 摘要：随着生活质量的提升，床帘逐渐成为当代大学生美化寝室、保护个人隐私不可或缺的物件，通过对在校大学生的生活行为以及习惯的观察，发现几乎每个寝室同学都会安装床帘。

        成都航空职业技术学院四川成都 610100
        摘要：随着生活质量的提升，床帘逐渐成为当代大学生美化寝室、保护个人隐私不可或缺的物件，通过对在校大学生的生活行为以及习惯的观察，发现几乎每个寝室同学都会安装床帘。床帘的拉动会产生很大的噪音，这就很有可能影响他人休息，所以我们致力于研发出能降低窗帘滑动噪音的物品，让大家在休息时不被窗帘的滑动声打扰，从而为大学生活提供一个更加舒适的休息环境。
        我们采用了问卷调查，对比实验观察的方式研究并发现了绝大多数同学都有在午间或夜间休息时被窗帘的滑动吵醒的经历，超过一半的同学表示愿意为减少或消除窗帘滑动噪音付出一定的金钱和精力，市场有可观的需求，于是我们着手设计出了这款窗帘消音器的图纸并且做出了实物，并且在试验中达到了理想的效果。
        关键词：消声；滚轮设计
        1.项目研究简介
        在学校寝室中，大学生为了保护自己的隐私，大多数人都会选择安装窗帘，由于市面上配备的拉环都是采用的金属开口环和硬塑料，而拉动窗帘产生的噪音却会对大家的睡眠造成一定的影响。这个时候就会需要有一款能减轻床帘拉动的声音，在方便使用的同时，尽可能的提高用户的整体舒适感。

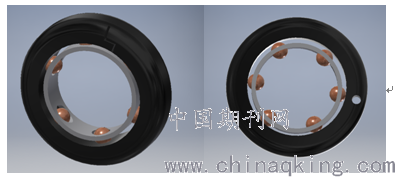

        窗帘消音器主要由外层的聚氨酯材料即PU（polyurethane）、铝合金以及钢珠组成，采用PU胶是用来减震消音的，内圈的铝合金是用来固定钢珠的位置和PU胶的形状的，而最内层的钢珠主要是用来分散着力点，以此来减小拉动窗帘的声音。
        同时，我们通过查阅资料、反复实验等方法确定出了窗帘减音器能减少的音量，设计出能够在减少音量的基础上是用户能有好的使用体验，所以我们一共设计出两款消声器，第一款是便捷且低成本的滚轮式，第二款则是家用款滑道式；锻炼团队合作能力，互相学习交流，不断创新。并且希望在之后继续开发更多的相关衍生产品。

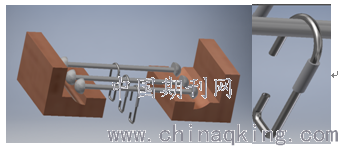

并且我们还设计出了家庭版的，这款设计的特色是居家实用，所以我们大改简易版的设计，我们把原有的单根罗马杆改成了两根，制作成一个轨道，在轨道中加入滑动的塑料滚轮使之减少音量，并且为了方便家庭使用，我们还专门把挂钩设计成用力下拉就能有根绳子顺着拉力放下窗帘，这样一来就会方便取下窗帘。为此我们特意细化了细节，在挂钩上加入了弹簧，方便下拉挂钩时可以放下窗帘，再次拉动时就会回复原样，这样洗窗帘之前取窗帘就不用大费周章搬梯子等等，让换洗窗帘变成了很轻松的事情。目前此款设计暂时还未制作出成品，但也已经绘制完成了相关设计图。

        2.项目调研
        我们专门从男女生寝室，选取了不同的楼层以及选择了早晚不同的时间段进行了抽样实验调查，得出了以下结论。使用前声音在50-60分贝左右甚至有时会高达70分贝，70分贝在日常生活中相当于吵架的音量，而在使用后分贝平均值达到30分贝，30分贝在日常生活中相当于人窃窃私语的音量。以上测试结果均表示使用便携版窗帘减音器后效果都达到了预期效果，并且男女寝室测试后得出的结果并无明显差别。
        3.项目研究特色
        这款设计的特点是便捷，小巧因为这款设计是滚轮设计，首先我们在原有的窗帘拉环基础上进行了一定的改进，我们在内侧嵌入塑胶滚轮使之拉动时分散接触面从而减少噪音，在原先的基础上进行改进，然后再在滚轮上加上两个缺口使其可以便于安装。并且在外侧的滚轮上新增了一个孔用于挂窗帘挂钩，修改了以前没有地方挂窗帘的问题，并且衍生出了家庭版。[1]
        4.产品的竞争优势
        4.1产品自身优势
        我们的产品体积小重量轻，造价低，它能达到降噪消音的效果。操作便捷简单，安装难度低，同样适用范围也比较广。产品开发过程的实验、试制工作投入小，产品的性能试验、试用投入资金需求也相对较小。
        4.2材料选取：第一款设计（简易版），我们外层采用的是聚氨酯材料即PU（polyurethane），聚氨酯弹性体是-种介于一般橡胶与塑料之间的弹性材料，既具有橡胶的高弹性，又具有塑料的高强度。同时，它还具有优异的耐油、耐冲击、耐低温耐臭氧耐辐射和负重隔热、绝缘等性能.聚氨酯弹性体在整个聚氨酯工业中，其产量虽然不大，但其品种多、加工方式多样应用领域广泛，是其它品种所不可比拟的。其物理机械性能十分优良，加工工艺简便，制品硬度可通过配方调整在很宽的范围内任意改变，是一种应用范围很广的液体同时这款材料拥有优异的耐磨性能、耐挠曲性能；优异的减震、防滑性能；较好的耐温性能。[2]内层我们采用了钢珠来方便产品滑动。第二款（家庭款）目前还未进行相关材料选取。
        4.3产品使用功能的优势
        我们的产品拥有很大的市场，不仅仅是学校宿舍，每家每户都会面临同样的问题，窗帘消音器正好满足了大家的需求，而且我妈的产品同样对酒店而言也极为合适，所以前期我们可以先从酒店作为一个切入点。
        参考文献：
        [1]赵文山，杨国安.支承滚轮轴承的受力和变形分析[R].北京人民轴承厂：北京人民轴承厂，2004年2月.
        [2]彭水利，梅梅。余飞，李小强，等.聚氨酯弹性体性能研究[N].武汉化工学院学报，2004年9月（第26卷第3期）.
        基金项目：
        本文系成都航空职业技术学院2019年四川省大学生创新创业训练项目《窗帘消音器》成果之一，项目编号：S201912064107。
