摘要：现代建筑施工项目中，电气工程是一个不可或缺的重要组成部分，尤其是伴随着人们生活水平的提高，电气设备的数量和类型不断增加，使得电气工程设计和安装变得更加复杂，要求电气工程必须能够与建筑中的其他工程项目配合，进一步提升技术水平要求的同时，也给电气工程监理工作带来了许多新的问题，要求监理工程师必须具备较高的专业素质，能够依照相关规范来对建筑电气工程进行监理。本文从建筑电气工程监理的重要性出发，就建筑电气工程监理中的常见问题和控制策略进行了分析和讨论。
关键词：建筑电气工程；监理；常见问题；控制策略
引言：经济高速发展背景下，人们对于建筑工程项目的质量提出了更加严格的要求，作为建筑工程中的一个重要组成部分，电气工程的质量会对建筑使用功能的实现产生直接影响。科学技术的进步，使得现代建筑工程中电气设备的数量和类型越发丰富，电气工程在建筑工程中的重要性也越发凸显，借助有效的电气工程监理，能够实现对电气工程设计施工和运行管理等环节的管控，切实保证建筑电气工程的施工质量。
1建筑电气工程监理的重要性
建筑电气工程涉及的内容十分广泛，包括了电气涉及、电气安装、设备调试、管理维护等很多的专业领域知识。在对一些规模巨大、结构复杂的建筑工程项目进行施工建设的过程中，电气工程的技术跨度极大，常见的技术包括电视工程技术、计算机技术、高压供配技术、微电子技术等。信息化时代背景下，建筑电气工程发展迅速，而且电气工程设备的类型众多，型号复杂，更新换代速度快，对于工程的施工及管理有着相当严格的要求。依照电能转换特性，可以将建筑电气工程分为变配电系统和用电系统，用电系统又可以细分为照明系统、动力系统以及防雷接地系统等；依照电能特性，可以将建筑电气工程分为强电系统（变配电系统、照明系统、动力系统等）以及弱电系统（通信系统、广播系统、安防系统、火灾自动报警系统等）。
建筑电气工程具有安装工序复杂、安装流程繁琐、涉及范围广、技术跨度大等特点，单纯的依靠施工单位管理或者专家咨询等方式，并不能很好的满足工程项目在质量、安全等方面的要求，想要真正保障电气工程的施工质量和施工效果，需要引入电气工程监理。电气工程监理的核心任务，是针对相应的计划目标，借助现场实时监督、全面管控以及定期审查等方式，对施工人员的行为进行规范和约束，确保其能够严格依照相关流程有序操作，对工程的质量进行检验，将工程目标维持在最佳状态。从目前的发展情况分析，在建筑电气工程中，施工管理各阶段依然存在很多问题，如进度缓慢、操作不规范、工序衔接不当、经济效益偏低等，电气工程施工中，无论是事前准备、事中控制还是事后验收，都要求施工单位做好严格管理工作，并且还需要确保所有目标的合理性以及整体均衡性。从加强电气工程施工质量管理的角度，建筑电气工程建设十分重要。

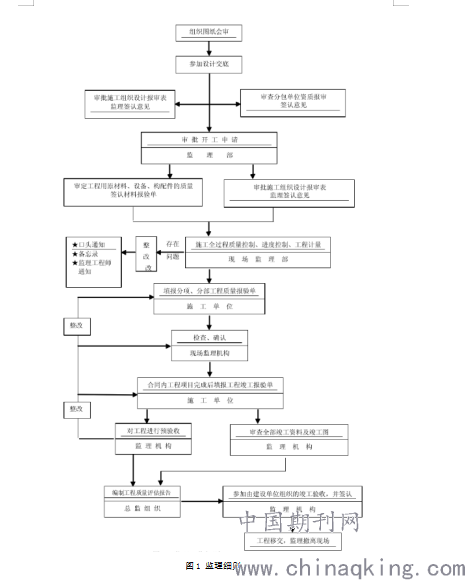

图1 监理细则
.png)
2 建筑电气工程监理的常见问题
2.1设计图纸问题
现代建筑工程项目虽然规模巨大、结构复杂，不过在先进技术和大量工程设备的支持下，施工速度较快，要求监理人员必须尽快进入角色，加强与开发商和设计单位的联系，明确工程概况以及设计意图。以高层建筑为例，设计施工的时间相当紧凑，开放商往往会要求设计单位将图纸设计的时间压缩在一个月之内，这种情况下，往往是刚刚拿到设计图纸，尚未进行认真的审查，地下室部分的施工就已经开始，而进入到标准层后，更是会以4-5天一层的速度快速施工，如果一味按部就班的进行操作，可能会对工程的工期和经济效益产生影响，也可能会因为缺乏对于设计图纸的有效审核，引发相应的设计变更和索赔问题。从目前来看，部分设计单位存在人员流动性大的情况，甚至于临时工占据了设计队伍的大部分，服务意识差、设计质量低，缺乏相应的责任意识，设计图纸的质量无法得到保证。另外，在建筑工程出现设计变更时，存在不通过设备专业直接变更的情况，导致专业图纸的会签变得形同虚设。
.png)

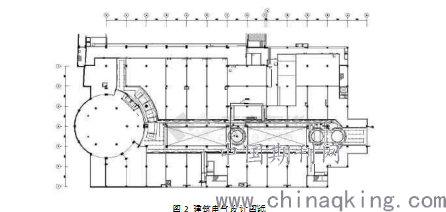

图2 建筑电气设计图纸
2.2施工过程中的问题
在建筑工程施工环节，电气工程监理存在的问题有很多，主要包括：一是防雷接地问题。很多建筑在进行防雷接地施工的过程中，都存在有很多问题，如焊接质量不合格，在均压环、避雷带搭接位置存在有夹渣、虚焊以及焊缝不饱满的情况，或者没有及时清除焊渣，没有在焊接位置涂刷防锈漆等，影响了施工的质量；二是线管敷设问题。包括电缆线管多层重叠，部分区域的高度甚至超过了钢筋面筋；线管埋设深度过浅、存在有凹痕、死弯等现象；三是导线连接问题。当前，建筑电气工程施工中，经常会出导线连接不规范，线头裸露、导线排列不整齐，三相、零线以及接地保护线色标不一致的情况，容易给电气设备的安全使用带来威胁；四是配电箱及配线不符合要求。配电箱安装中，存在箱体不平直，与墙体之间存在缝隙、箱体开孔不当，油气保护层遭到破坏，落地动力箱缺乏明显接地等；五是开关插座及面板安装不当。常见的问题有线盒预埋深度过大、标高不一致、面板和墙体之间存在缝隙、表面有胶漆污染，开关插座导线线头裸露、保护线串接等；六是电缆母线安装不达标。在完成电缆的安装后，没有进行统一挂牌，在电缆沟和桥架中敷设的电缆过于杂乱，竖井电缆孔封堵不严密，以及母线插接箱安装不到位等；七是电话电视系统线路敷设问题。不少建筑电气工程施工中，电话和电视系统在弱电井内没有继续捆扎和固定，显得十分杂乱，DP箱线头编号不明显，编号牌字体难以辨证，电视天线存在屏蔽层损坏的情况，音像失真严重。
2.3竣工后的问题
对于建筑电气工程监理而言，工程的施工完成并不意味着结束，想要保证电气工程的施工质量，监理工程师必须配合开发商和施工单位做好电气工程的验收工作，确保电气工程的施工能够达到国家规定的技术标准和验收规范。但是从目前来看，部分电气监理人员对于建筑电气工程的竣工验收没有充分重视起来，认为只要针对施工的每一个环节进行了有效监理，就可以保证电气工程的质量，忽视了竣工环节的验收工作，没有要求电气工程技术人员进行设备和线路的调试和试运行，这样在正式投运时可能会出现各种各样的问题。
3 建筑电气工程监理常见问题的控制策略
3.1科学应对图纸问题
想要对设计图纸问题进行解决，电气监理工程师必须在熟悉专业图纸的基础上，加强与其他专业工程师的交流，重点审查以下几点：一是应该充分了解建筑结构图，明确建筑的平面布局和标高，建构起大致的立体结构概念，找出可能存在的问题；二是应该对消防、给排水、强弱电电缆桥架的设置情况进行认真核对，重点分析并列和交叉位置的间距，确保其能够满足相关规范的要求，一些线路排列复杂的位置，应该绘制详图，并对一些特殊管线如消防管线的选型和埋深进行审核；三是在设置火灾报警系统中时，必须确保施工人员能够将其与防排烟阀、水泵、门禁系统等联动，使得报警信号以及设备动作都能够及时反馈到消防中心，切除非消防电源。另外，监理人员还应该对消防图中的预留管线进行核对，确保其能够与设计图纸的要求保持一致；四是应该结合实际情况，确定电气工程中预埋管线的施工效果，例如，强弱电桥架如果需要穿越人防区，需要预留出相应的防水钢套管，管线在穿越剪力墙位置，同样必须预留防水钢套管。监理工程师在对设计图纸进行审核的过程中，必须关注上述细节；五是做好消防线路敷设。当前，不少建筑电气设计图纸中，对于消防线路的保护采用的都是PVC管材，从吊顶位置走线，而实际上，依照相关规定，消防联动控制、自动灭火控制以及应急照明等线路应该设置金属保护管，将之通过暗敷的方式，设置在非燃烧体结构中，保护层厚度不能小于30cm，如果因为特殊原因必须明敷，应该在金属管上做好防水措施，这也是设计人员很容易忽视的问题，需要重点审查。设计图纸的审核是一项复杂且细致的工作，要求监理工程师必须熟悉图纸，对照相关规范进行审核，同时做好经验的积累和总结，找出设计图纸中存在的问题，加强不同专业的协调，将问题消灭在未发之前。
3.2强化施工全过程的监控
一是对于防雷接地问题，应该确保管理人员和施工人员能够具备良好的责任意识，监理工程师需要通过旁站监理的方式，督促其对不合格的焊缝进行及时补焊，敲掉焊渣，在焊接位置涂刷防锈漆。同时需要依照《电气装置安装工程接地装置施工及验收规范》的要求，采用搭接焊的方式来对避雷引下线进行连接，搭接长度不低于圆钢直径的6倍，不能将搭接钢筋从圆钢替换成螺纹钢；二是对于线管敷设问题，应该重视施工过程质量控制，强化施工人员专业素质的同时，要求管理人员能够依照有关规范做到从严管理。电线层不能紧贴排列，彼此之间出现保持一定的间隙，在施工过程中，如果难以将其有效分隔，可以在两排电线之间插入小水泥块。电线管必须埋设到砖墙中，确保其与墙体表面的距离不低于15mm，先关的敷设应该尽量做到“横平竖直”。从保证线管埋设质量的角度，线管的弯曲半径不能小于管道本身外径的10倍，而且弯曲位置需要利用弯管机进行，避免出现凹痕和扁折的现象；三是对于导线连接问题，应该充分考虑实际情况，例如，在对多股导线进行连接时，需要使用镀锌铜接头进行压接；接线柱与接线端子上只能接一根导线，如果必须接两根，需要在导线之前设置平垫片，杜绝出现连接三根及以上的情况。导线的编排应该做好横平竖直，剥线头时尽量保证线头长度的一致性，导线在插入到接线端子之后，确保没有导体裸露；四是配电箱安装问题，监理人员应该督促安装人员利用水准仪来对箱体进行校平工作，若发现箱体敲落孔的开孔与进线管不匹配，可以进行机械开孔，或者将之送回到厂家进行重新加工。应该强化督促检查，全面把握接地验收要求：依照规范要求，若接地导线相线截面S≤16mm2，接地线最小截面为S；当16＜S≤35mm2，接地线最小截面为16mm2；当S＞35mm2，接地线最小截面应该为1/2S；五是开关插座问题，要求电气工程施工必须能够与土建工程专业实现密切配合，对线盒进行有效规定，若预埋线盒深度过大，应该额外加装线盒。面板安装环节，需要使用水平仪进行调校，统一安装高度，安装后的面板应该做好填缝工作，避免缝隙的存在。监理人员应该进一步强化管理监督，避免线路串接的情况，确保施工人员在剥线时能够依照固定尺寸进行操作，保证线头的整齐统一，安装后不会出现线头裸露的情况；六是电缆、母线安装问题，必须对施工队伍进行协调，从整体上对所有电缆的走向和位置进行安排，设置防潮挂牌，标注各种电缆的型号、规格和起讫点，挂牌位置包括电缆终端、夹层、竖井两端等；七是电话电视系统安装，如果需要在弱电竖井中敷设多条电话线，应该将其捆扎成束，做好固定工作，电话线的接头必须使用防潮接头，以线钳压紧。电视电线在穿管前需要对管道进行清理，做到小心抽拉，避免出现屏蔽层损坏的情况。
3.3做好竣工后的验收
监理工程师应该重视竣工后电气工程的整体验收工作，尤其是隐蔽工程的验收。在电气安装工程中，隐蔽工程验收的重点位置包括接地体地梁、避雷引下线柱筋连接、暗敷电线电缆管道、设置在暗井、吊顶和隔墙中的导管、线槽，以及结构预留孔洞的位置和尺寸等。隐蔽工程验收合格后，才能进行其他工程的验收，对于验收中发现的问题，应该督促施工单位及时进行处理。
结束语
总而言之，作为建筑电气工程中一个非常重要的内容，监理工作是保证建筑电气工程施工质量和使用安全的关键所在，需要得到足够的重视。监理工程师在实施建筑电气工程监理的过程中，会遇到一些常见问题，必须采取有效的措施和方法，对这些常见问题进行防范和解决，实现监管工作的制度化和规范化，促进建筑电气工程施工质量的提高。
参考文献：
[1]王琦.建筑电气监理工程师现场施工管理[J].住宅与房地产,2019，(18):147-148.
[2]何涛.变电站电气工程监理常见问题及对策探讨[J].科技风,2019，(14):204.
[3]冯敏.浅析变电站电气工程监理常见问题及对策研究[J].现代物业(中旬刊),2018，(12):146.
[4]高振江.电力电气工程的监理要点与施工质量控制[J].科学技术创新,2018，(08):109-110.
[5]曾鹏腾.建筑电气工程监理常见问题与对策研究[J].河南建材,2017(05):189-190.
[6]姚庄琳.高层建筑电气工程监理浅析[J].四川水泥,2017，(02):297，294.
作者简介：刘贤清，男，汉族，安徽省人，华东冶金学院毕业，本科学历，在建设监理单位负责电气相关类工作。
