摘要：2020年某风电场#1主变35kV侧36A开关柜电度表读数发现异常，本文从数据分析、电压测量等方面进行电度表计数异常的原因分析，以及提出该类电度表接线错误的处理方法及注意事项。
关键词：电度表，计数异常，分析处理
2020年3月29日对某风电场站内110kV出线关口表、#1主变35kV侧36A开关柜电度表进行月度截度时，发现#1主变35kV侧36A开关柜电度表读数异常。下面就电度表计数错误的原因进行分析处理。
1 电度表计数错误的原因分析

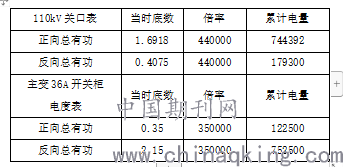

（1）当时截度底数所计算电量：
.png)
36A开关柜电度表正向有功累计电量读数应略大于110kV出线关口表读数，但是上表的数值36A开关柜电度表读数反而比110kV出线关口表读数少许多倍，明显存在异常。
（2）查阅每日零点电量统计表，发现每日零点统计的36A开关柜电度表数值同样存在问题，由此判断36A开关柜电度表计数异常。

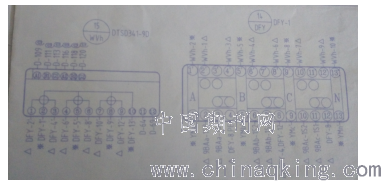

（3） 因该厂B组集电线路未送电，遂在320开关柜内测量电度表电压回路。电度表接线图（如图1左）对照电度表头接线应测量带“*花”的2、5、8、
.png)
图1
10端子，后用万用表交流电压档测得10-2；10-5；10-8均为58V，2-5-8之间均为100V，正常。再到#1主变35kV侧36A开关柜同样用万用表测量的是电度表接线盒（如图1右）1、5、8、10端子，三相电压同320柜，均正常。同时还用万用表测量图中带“△花”的2-3、6-7、10-11电流端子，之间均为0.03V。
① 为什么要先测量B组集电线路电度表电压？因B组集电线路未送电，影响小，安全，但35kV电压回路已经送到，可以做为基准来判断电度表的电压回路正常。
② 处理这种故障，用电流电压相位表来直接测量接入电度表的电流电压之间相位就可一目了然。现场没有这块表鉴别有难度，只好用分析法，其中测量电流回路两端电压也是一个方面，电压均为0.03V，虽然没有参考数值比较，但可以认定“正常”。电流端子没有烧焦痕迹说明回路正常。
③ 根据已掌握的图纸和经验，可以初步判断是接入电度表电流回路的方向接反了。根据以前的要求，这必须在CT根部倒换，才能做到“图实相符”、“接线美观”，但现在送电了已做不到，已错过“施工最佳时间”。
2 电度表计数错误的处理分析和探讨
（1） 功率表和电度表的电压和电流回路接线是有严格要求，所谓的“智能表”只能做到一表多用，“极性”变化也只能在显示器中设定。
（2）开关柜中同一型号的电流互感器，受自身几何尺寸的限制，绕组方向不能轻易改变（也就是位置是一定的）。由于电气一次接线的原因，造成两柜电流方向不一致时，都是采用改变二次绕组头、尾接线的方式来纠正（也就是把原来的头当尾、原来的尾当当来接线）。
（3） 对#1主变35kV侧36A开关柜电度表接线盒进行CT二次侧S1，S2倒线，改变电流I方向。因为电流互感器二次侧不允许开路，因此电度表专门配套了一个接线盒，只要改变接线盒上端（WVh1△与WVh3△，WVh4△与WVh6△，WVh7△与WVh9△）的接线即可。为了保证人身安全和电流互感器二次回路不开路，在倒线前，还需将接线盒下端由电流互感器来电流短接，具体步骤如下：
① 打开电度表接线盒盖，记录改线前状态；
② 先拧松电度表接线盒中上层短接压板，并从右向左推到位，再拧紧。目的是将电流互感器二次电流回路短路。（要注意拧松时只能拧下一、二扣，螺丝不能掉下来，拧紧时要保证压板接触良好并有一定压力）。这样才能保证电流互感器二次电流在电度表前已被短路，也不会有“分流”。
③ 拧松电度表接线盒中上端部2-4、6-8、10-12接线柱上12个螺丝。
④ 分别将接在电度表接线盒中上端部2-4、6-8、10-12接线柱上的外接线进行对换，即将原接在#2接线柱上的至WVh1线改接到#4接线柱上，将原接在#4接线柱上的至WVh3线改接到#2接线柱上；将原接在#6接线柱上的至WVh4线改接到#8接线柱上，将原接在#8接线柱上的至WVh6线改接到#6接线柱上；将原接在#10接线柱上的至WVh7线改接到#12接线柱上，将原接在#12接线柱上的至WVh9线改接到#10接线柱上。
⑤ 改接后紧固相应螺丝后再恢复电度表接线盒上层短接压板至右边，改线结束。
⑥ 记录改线后状态，盖好电度表接线盒盖。
（4） 记录此时110kV出线关口表、#1主变35kV侧36A开关柜、A组集电线路310开关柜正向有功总底数与反向有功总底数，待抄表时再次记录数值，计算电量进行对比，若两者所算电量基本一致，则问题排除。

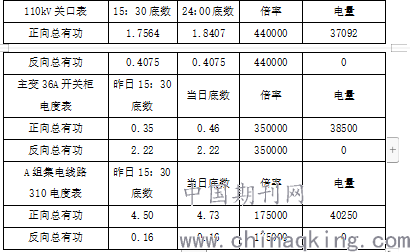

3、数据分析
.png)
从上表可见，A组集电线路310开关柜电度表正向有功略大于主变36A开关柜电度表正向有功，主变36A开关柜电度表正向有功又略大于110kV关口表；三块表计反向总有功数值均为0。因此，#1主变35kV侧36A开关柜电度表该线正确，数值显示正常。
4、总结：
⑴ 对新安装或更换的电度表，以及变动过二次回路接线的电度表，都必须对接线进行检查。在倒停电状况下，可用万用表检测。检查时应注意电压线圈不能短路，电流线圈严禁开路。
（2）验收时应核查电能表计量方式原理接线图，一、二次接线图，施工设计图和施工变更资料与现场实际是否一致。
（3） 进行改线前、后，要对所改线部分进行拍照、记录、备案。
