国外砌体结构加固技术专利技术概述 梁广智

发表时间:2020/6/19   来源:《基层建设》2020年第5期   作者:梁广智
[导读] 摘要:砌体结构历史悠久,是目前应用最广泛的结构形式之一,国内外的学者在砌体结构加固方法上做了大量研究。
        国家知识产权局专利局专利审查协作天津中心 材料发明审查部 无机材料室  天津  300304
        摘要:砌体结构历史悠久,是目前应用最广泛的结构形式之一,国内外的学者在砌体结构加固方法上做了大量研究。本文主要对国外砌体结构加固方法技术领域公开的专利文献进行检索整理统计分析,简要介绍了国外砌体结构加固专利技术研究路线,对其技术发展脉络和技术研发的重点进行介绍。
        关键词:砌体结构;国外;加固技术;专利申请
        引言
        为了研究砌体结构加固相关专利技术的发展情况,结合实际审查工作经验,笔者通过比较准确的关键词,在国家知识产权局S系统中的CNABS、DWPI和SIPOABS数据库中进行检索,统计时间截止到2019年5月16日。检索结果后将明显噪声进行清理后,采用不同的检索方式以及各种算符命令确保检索的全面性以及准确性,并利用S系统的统计命令和Excel对该领域的全球专利申请数据进行统计分析。
        1国外砌体结构加固专利技术研究路线
        如图1所示,国外砌体结构加固技术专利申请最早出现在美国,比如Hanns U Baumann在1991年在具有钢筋的浇注混凝土或砌体结构中,提供了一种改进,由此一系列平行的钢筋框架与钢筋成直角地定位。在浇注混凝土壁结构的情况下,横向杆的端部可向上弯曲成钩状,以提高焊接强度并悬挂进一步的加固材料。以此改善了诸如墙、柱和梁的结构的延展性,从而提供了对动态载荷的抵抗能力的改善从而降低施工成本。由此可见,早起的砌体结构加固技术主要集中在抗震构造措施上,即在原有结构的基础上通过施加一定的构造方法,来增强结构的整体性。

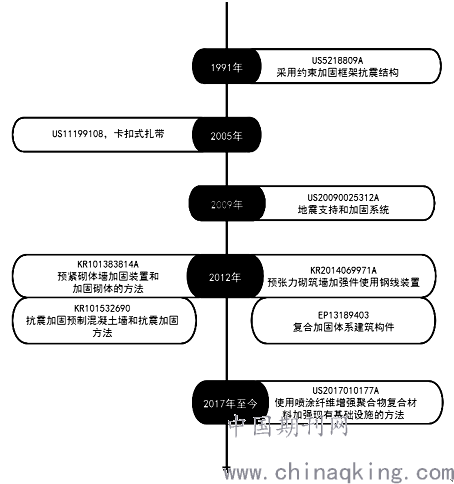

        图1  国外砌体结构抗震加固技术发展过程示意图
        随后国外对于砌体结构构造方面的加固逐渐趋于完善和细致,DEANS BRIAN W提出了一组用于现有或新的屋顶、天花板和/或地板系统的加固和支撑装置,以及可安装到现有建筑物或新建筑物中的多种变型,以帮助防止木质或金属屋顶、天花板和/或地板系统与支撑商业、工业和/或住宅建筑物中的这些系统的混凝土、砖石或其它类型的墙分离,使得砌体结构的加固构造改造措施更加细分。
        之后砌体结构的加固技术改进的重心逐渐转到了韩国,其申请了一系列关于增强砌体结构墙体抗震能力的加固方法,조선대학교산학협력단申请了加固墙体的方法,其通过施加预应力的方式来提高墙体自身抵抗荷载的能力。UNIVERSITY OF SEOUL INDUSTRY COOPERATION FOUNDATION申请了一种通过在墙体表面设置钢网来增强墙体抗震能力的方法,使得砌体结构墙体的加固方法更加完善。JANG KEUK KWAN和HAENG LIM CO提出在砌体墙体砌筑孔的两侧形成补强板粘接,包括固定结合在一起的两侧设置有筋板和加强板,通过设置穿孔钢板对墙体进行加固。
        近些年来,新材料的发展促使砌体结构的加固走进了新的发展阶段,碳纤维复合材料的加入使结构加固有了新的发展方向,POLYRAP PAVEMENT SYSTEMS提出了一种利用喷涂纤维增强聚合物(喷涂-FRP)加固现有基础设施及其构件(例如桥柱)的施工技术,喷涂-FRP由在所述现有缺陷基础设施上随机取向的短切纤维和树脂制成。喷射FRP复合材料层合板作为一种外部增强材料应用于钢筋混凝土(RC)或钢结构、木结构或砌体结构基底上,作为在过早破坏之前获得更高纤维利用率的有效手段。Hering Bau GmbH Co KG提出了一种复合加固体系建筑构件,该系统具有气密连接元件紧固到所述系统中力配合的方式制成的混凝土即细颗粒混凝土,由碳纤维织物增强,抗碱玻璃纤维,塑料纤维或玄武岩纤维。
        由此可见,国外对于砌体结构加固技术由初期的构造措施的改进,逐渐向增强结构本身的抗震强度方向发展,包括在墙体侧面设置钢筋网、粘贴复合材料等方式,未来新材料的发展也将是一种趋势。
        参考文献
        [1]赵益成,郑云.砌体结构房屋的抗震鉴定和加固方法研究[C]. 中国力学学会工程力学编辑部.第17届全国结构工程学术会议论文集. 武汉:《工程力学》杂志社.2008:Ⅲ-465.
        [2]冯强强,赵福家.多层砌体结构窗下墙的破坏研究[J].福建建设科技,2012.No.3:28-29
        [3]中华人民共和国建设部.(JGJ116-98)建筑抗震加固技术规程[S].北京:中国建筑工业出版社,1998.
        [4]李志强等,砌体结构民房结构墙体加固方法及展望,《施工技术》,2018年11月 第19页.
