船闸配重井自动快速排水系统设计孟兵

发表时间：2020/6/19 来源：《基层建设》2020年第5期作者：孟兵

[导读] 摘要：本文以某船闸廊道配重井抽水系统升级改造工程为基础，对一种船闸配重井自动快速排水系统进行详细介绍，对自动监测配重井水位、自动快速排水等进行了实地改造，使得自动快速排水系统的设计趋于完善。

        长江三峡通航管理局湖北宜昌 443000
        摘要：本文以某船闸廊道配重井抽水系统升级改造工程为基础，对一种船闸配重井自动快速排水系统进行详细介绍，对自动监测配重井水位、自动快速排水等进行了实地改造，使得自动快速排水系统的设计趋于完善。
        关键字：配重井；自动快速排水；自动监测
        配重井是船闸活动桥配重块搁置空间，由于船闸的特殊环境，配重井是船闸易积水部位，需要不定期排除配重井内部积水。在日常工作中，巡检人员根据配重井积水情况，手动启动抽水泵排水，而人工巡检频次有限，也存在漏检、不检的情况。若配重井内积水无法及时排出，积水外漫外淹，影响船闸设备的正常运行，甚至导致船闸设备损坏。
        为解决以上问题，工程改造提供一种船闸配重井自动快速排水系统，自动监测配重井水位、自动快速排水，节省人力物力，工作稳定可靠。
        1 配重井自动快速排水系统的组成
        1.1 排水系统设计
        配重井自动快速排水系统包括配重井、集水井、安装座、排水泵、一号浮子开关、二号浮子开关、排水管、排水渠、报警器、控制箱、照明灯。

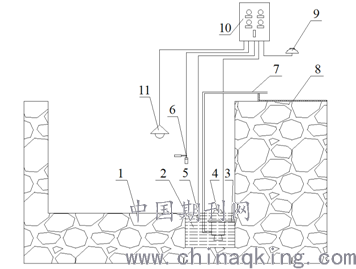

        图1 1、配重井 2、集水井 3、安装座 4、排水泵 5、一号浮子开关 6、二号浮子开关 7、排水管 8、排水渠 9、报警器 10、控制箱11、照明灯
        配重井1设置在船闸廊道内，集水井2设置在配重井1底部边缘，安装座3设置在集水井2内，排水泵4安装在所述安装座3上，一号浮子开关5和二号浮子开关6安装在集水井2内，排水管7一端与排水泵4出水口相连，排水管7另一端通向设置在船闸廊道内的排水渠8，报警器9和控制箱10安装在配重井1上方墙壁上，照明灯11设置在配重井1内。
        1.2 电气控制部分设计

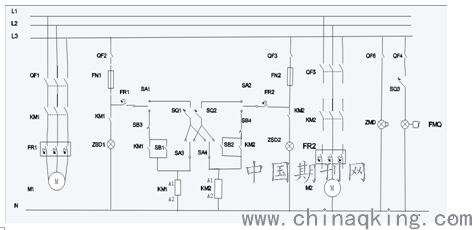

        图2 电气原理图
        当集水井内积水深度达到一号浮子开关设置的导通上液位时，控制箱内电路连通，排水泵启动排水；当集水井内积水深度降到一号浮子开关设置的断开下液位时，控制箱内电路断开，排水泵停止排水。当一号浮子开关或排水泵故障，无法动作，配重井水位上升至二号浮子开关设置的导通上液位时，报警器报警[1]。
        2系统工作原理
        2.1排水系统工作过程
        控制箱转换开关置于自动状态，当配重井1内集水井2逐渐积水，一号浮子开关的浮子随水位上升而上浮至一号浮子开关设置导通上液位时，控制箱内电路连通，排水泵启动排水，排水管将积水排入排水渠，集水井2水位下降；当集水井2内积水深度降到一号浮子开关设置断开的下液位时，控制箱内电路断开，排水泵停止排水，系统进入水位监测状态。
        2.2排水系统报警过程
        当一号浮子开关或排水泵故障，配重井1内集水井2逐渐积水，一号浮子开关的浮子随水位上升上浮，而控制箱内电路无法连通或连通后排水泵无动作，配重井1内水位继续上升至二号浮子开关设置导通上液位时，报警器电路连通报警，工作人员收到报警器报警后，前往现场进行处理。
        2.3浮式开关
        若一号浮子开关5故障，将控制箱10转换开关置于手动状态，手动启动排水泵4进行排水；若排水泵4故障，进行进一步故障检查。浮式开关的安装要经过反复调试，有物体遮挡、导通不顺畅等情况产生。
        3结语
        船闸配重井自动快速排水系统设计实现船闸配重井水位自动监测，不需要人工频繁控制排水泵启停，节省人力物力；在配重井出现超限水位时，能快速启动，及时排出积水，保障船闸设备运行安全；设置故障报警，一定程度上减小系统失效造成的损失和影响[2]。
        船闸运行经验表明，在船闸廊道进行电控方向的自动化改造可以为船闸稳定运行打下良好的基础，配重井自动快速抽水系统改造使得廊道内抽水系统的设备保养和维修简单化，为船闸的快速抢修争取了宝贵的时间。
        参考文献
        [1]邱关源.《电路》[M].北京：高等教育出版社,2006年.
        [2]陈建兵;蓝宇,郑春柏;中北部400中段排水系统的设计与实践[A].鲁冀晋琼粤川六省金属学会第十四届矿山学术交流会论文集[C],2007年.
