摘要：本文对城市道路中深基坑施工过程中支护技术进行了分析，主要探讨了深基坑采用自然放坡、土钉墙和锚索，钻孔灌注桩排桩防护的支护形式。城市道路红线空间有限，通过这种深基坑支护工艺，有效的减少了道路占地面积，确保基坑临近建筑物或地下管道正常使用。通过此文阐述，总结归纳出适合当地自然条件的成熟的深基坑防护工艺。
关键词：深基坑；自然放坡；土钉墙；锚索；钻孔灌注桩；道路占地面积
一.工程概述
本项目位于埃塞俄比亚首都亚的斯亚贝巴的中西部，全线总长度3.8公里。其中K1+250～K1+570为下穿通道段，共计320米。该段通道为左右分离式（平行路线），单幅长约320米，两幅通道水平净跨6.2米，两幅通道总宽度为27.8m，通道埋深9.99～13.88m，拟采用明挖施工方案。按照基坑开挖深度、周边建筑物距离基坑侧壁的相对距离比、基坑周边环境条件等，划分基坑侧壁的安全等级。基坑相对距离比大于1.0，开挖深度9.99～13.88m，结合基坑周边环境条件，拟建通道基坑侧壁安全等级为一级，本基坑支护为临时支护，基坑使用期限为12个月。
1.基坑左侧支护方案设计
(1) MLK1+254.2～+380段及MLK1+510～+570.7段（深10.30～13.88m）:采用自然放坡，共分两级，中间留2m宽马道，坡率均为1:1，下部第一级边坡高度7.7m，第二级一坡到顶。

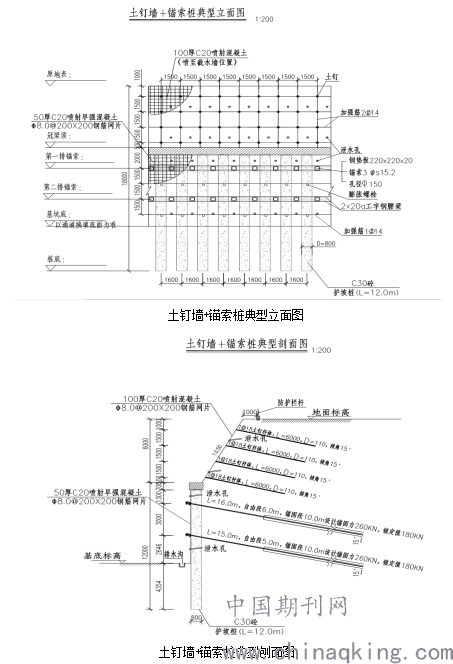

(2) MLK1+380～+510段（深12.39～13.70m）:采用土钉墙和锚索排桩防护。桩顶以上、地面以下范围(高约6m)内采用土钉墙，坡比1：0.5，土钉长度6.0m，设间距为1.5m，喷射100mm厚的C20早强砼。排桩桩径0.8m，桩距1.6m，桩长12.0m。桩顶采用冠梁连接，截面尺寸为1.0×0.7m。桩身设置2道锚索，入射角15°，采用3束1860级Фs/15.2钢绞线，锚索长15～16m，自由段长5～6m，锚固段长10m，锚孔孔径150mm。锚索拉力设计值260kN，锁定值180kN。桩间挂网片后喷射50mm厚的C20早强砼。
(3)自然放坡段与支护桩段由于坡率差异，开挖时需结合现场情况平缓过渡，保证坡面连续顺畅，原则上支护桩以外10m范围内过渡段，过渡段坡面应采用土钉墙防护，土钉墙尺寸与上段所述一致。
2.基坑右侧支护方案设计
(1) MLK1+254.2～+290段及MLK1+510～+570.7段（深9.99～11.79m）:采用自然放坡，共分两级，中间留2m宽马道，坡率均为1:1.0，下部第一级边坡高度7.7m，第二级一坡到顶。
(2) MLK1+290～+510段（深10.81～13.10m）:采用土钉墙和锚索排桩防护。桩顶以上、地面以下范围(高约6m)内采用土钉墙，坡比1：0.5，土钉长度6.0m，设间距为1.5m，喷射100mm厚的C20早强砼。排桩桩径0.8m，桩距1.6m， MLK1+344～+371段基坑外缘为一五层建筑物，该段支护桩桩长为14m，其余段落桩长12.0m。桩顶采用冠梁连接，截面尺寸为1.0×0.7m。桩身设置2道锚索，入射角15°，采用3束1860级Фs/15.2钢绞线，锚索长15～16m，自由段长5～6m，锚固段长10m，锚孔孔径150mm。轴向受拉承载力设计值260kN，锁定值180kN。桩间挂网片后喷射50mm厚的C20早强砼。
(3)自然放坡段与支护桩段由于坡率差异，开挖时需结合现场情况平缓过渡，保证坡面连续顺畅，原则上支护桩以外10m范围内过渡段，过渡段坡面应采用土钉墙防护，土钉墙尺寸与上段所述一致。
.png)
二．分项工程主要施工方法
施工时采用流水交叉作业，总原则如下：
平整场地→测量放线→截水墙及护栏施工→土方开挖→土钉墙施工→钻孔支护桩及冠梁施工→冠梁达设计强度80％后，基坑分层分块开挖至第一层锚索设计标高，完成相关范围内桩间网喷，施工围檩及锚索→锚索施加预应力后，基坑分层分块开挖至第二层锚索施工高度，完成相关范围内桩间网喷，施工第二层围檩及锚索，待第二层围檩及锚索施加预应力后→基坑分层分块开挖到底→边沟及集水坑施工→通道主体施工→基坑回填。详细施工流程见附件“基坑总体施工计划”。
基坑开挖与回筑应分层分段进行。基坑分层开挖必须待前级工序工程强度满足要求时方可进行；基坑分段开挖时，两侧临时坡率不小于1:1.5,；施工便道设置于通道毛里求斯段右侧，便道宽度3.5m，纵坡不大于10%。在基坑分层、分段施工期间，做好基坑内临时排水工程，配备足够的抽水设备，防止基坑内部积水。
1.土方开挖及自然放坡施工
基坑开挖施工前，基坑四周应设置护栏，挖土应严格根据支护施工工况自上而下竖向分层、水平向分段进行，先挖基坑中间的土，再挖基坑周边的土，不得超挖。按锚索位置深度+0.5m进行控制。灌注桩支护段应在灌注桩强度到达设计要求后，方可按工序进行开挖。进行下一层开挖时应等到上层锚锁（杆）的注浆体强度达到设计强度的75%后方可进行，且每层锚索张拉锁定后。基坑开挖应防止对地基土或对基坑侧壁支护结构的扰动。
2.土钉墙施工
采用钻机成孔，严格按设计要求将孔内残土清尽。用1φ18钢筋作为拉筋进行安装，然后φ8钢筋按200×200加工成整片网片，网片间搭接长度200mm。网片与土钉端头电焊连接牢固，检查完毕后喷射混凝土。
3.钻孔灌注桩施工
1）测量放线后，旋挖转进场施工，达到设计深度后，清孔。待沉渣清理完成后，安放成型的钢筋笼，浇筑混混凝土。砼浇灌时应浇注到设计冠梁底以上0.5m。待强度达到设计要求后，破除桩顶浮浆，进行冠梁施工。
4.喷混施工
1）挂上钢筋网片为Ф8.0网格200×200后，喷射C20混凝土。
5.锚索和腰梁施工
测量放线定位后，采用潜孔钻机成孔，安装预应力钢绞线，采用M30水泥砂浆一次注浆，用铸铁块或混凝土块作垫块。详见设计图。施工2周后按设计要求施加预应力。
6.降排水施工
采用坑外截水沟截水、坑内积水及时抽排的方式处理可能的地下水。
7.监控量测
1.按一级基坑要求开展变形监测，应开展的观测项目有：围护结构顶部水平位移、基坑周边建(构)筑物、地下管线、道路沉降、坑边地面沉降、支护桩体水平位移、锚杆拉力等。
参考文献：
[1]《建筑基坑支护技术规程》（JGJ120-2012）；
[2]《建筑基坑工程监测技术规范》（GB50497-2009）；
[3]《建筑深基坑工程施工安全技术规范》（JGJ311-2013）；
[4]《复合土钉墙基坑支护技术规范》（GB50739-2011）；
[5]《锚索喷射混凝土支护技术规范》（GB50086-2001）；
[6]AASHTO Guide for the Design of Pavement Structures,1993
[7]AASHTO Standard Specifications for Transportation Material and Method for Sampling and Testing , recent edition。
作者简介：张衡（1992-04），男，湖北省汉川市，本科，助理工程师，市政工程。
