摘要：一提到单相电度表的反转，人们立即会想到，是电表的进火线与出火线调换了。在实践中发现，单相电度表的进火线与出火线不调换也能使单相电度表反转……
主题词：单相电度表；反窃电；正转反转原理

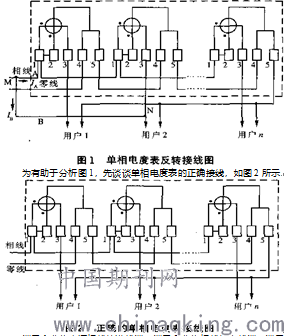

一提到单相电度表的反转，人们立即会想到，是电表的进火线与出火线调换了。在实践中发现，单相电度表的进火线与出火线不调换也能使单相电度表反转。如图1所示，电度表箱中有一块表反转，但进火线与出火线并没有反接。经仔细查找原因，发现本电表的用户将该表的出线在电度表箱外的某处与主火线相接，见图1中MN。
端子1作为电源相线的进线端，端子3作为相线的出线端，端子4作为电源零线的进线端，端子5作为零线的出线端。当有负荷时，接通电源，进入电流线圈电流方向为端子1进和端子3出，电压线圈的电流方向为端子2进和端子5出(或端子4出)。此时，电流线圈中的电流产生的磁场与电压线圈中的电流所产生的磁场相互作用，使电表正转。
当进火线与出火线调换后，接线如图3所示。
.png)
电压线圈的接线不变，但电流线圈的接线变化了，端子3为电源相线的进线端，端子1作为相线的出线端。当有负载时，接通电源，进入电流线圈的电流方向变化了。即为端子3进，端子1出。由于电流线圈中电流改变了方向，这样电流线圈中的电流和电压线圈中的电流产生的磁场相互作用，就使得电度表反转。
现在我们再回过头来看一看图1所示情况，用户2将其出线相线与电源相线连接，其电能表就能够反转。
此种接线方法能使表正转，也能使表反转。其条件是看用户2负荷的大小：
(1)当其他用户无负荷或负荷小于用户2的负荷时，用户2的电能表正转。
(2)当其他用户的负荷大于用户2的负荷时，用户2的电能表反转。
(3)当用户2无负荷时，其电能表也反转。
第一种情况，若A支路的负荷小于B支路的负荷，则A支路的电流IA大于B支路的电流Ib，进入用户2电表的电流方向为：电流线圈中端子1进、端子3出；电压线圈中的电流方向为端子2进，端子4出。此时为图2的正常情况，用户2电表的电流线圈与其负载串联，电压线圈与其负载并联，电表正转。
第二种情况，若A支路的负荷大于B支路的负荷，则A支路的电流IA小于B支路的电流IB，流入用户2电表的电流方向为：电流线圈中端子3进，端子1出；电压线圈中的电流方向不变，即端子2进，端子4出。此时为图3的不正常情况，用户2电表的电流线圈与电压线圈串联之后再与用户2的负载并联，电表反转。如图4所示。
.png)
第三种情况是当用户2无负荷时，也就是其开关断开，实际上是第二种情况的特殊，A支路的负荷大于B支路的负荷、A支路的电流IA小于B支路的电流IB，则用户2的电流线圈与电压线圈串联之后并联在电路中。如图5所示，电表反转。
从图4和图5还可看出，图5中电流线圈和电压线圈中的电流大于图4中电流线圈和电压线圈中的电流，因此，在其他用户负荷不变的情况下，当用户2无负荷时，其电表反转得更快。
由以上分析可见，在不改变单相电度表箱内各表的接线，只要在表外稍作这样一点改变，既能使电表正转，也能使使其反转。正转时，电度表的电流线圈与负载串联，电压线圈与负载并联；反转时，电度表电流线圈与电压线圈串联之后，再与其负载并联。
