（国网乌什县供电公司 新疆阿克苏 843400）
摘要：本文主要以ZD661-LH-120水轮机为例介绍立式水轮发电机组水轮机涡壳转轮室座环的养护方法。
关键词：水轮机；部件磨损；养护
1、养护对象

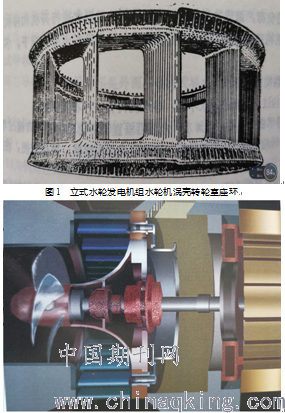

立式水轮发电机组水轮机涡壳转轮室座环，详见图见1、图2以
ZD661-LH-120水轮机为例)
图2 水轮发电机安装剖面图
2、工具和材料
金刚砂2公斤、环氧树脂(6101)0.5公斤、二丁脂0.5公斤、乙二胺0.5公斤、丙铜0.5公斤、手套5-10双、擦机布2匹、烘烤设备如电炉子一个、毛刷4个、抹子1把、饭盒子4个、标准温度计1个、铲子1把、标准称(精确到克)1台、棉口罩10个或防毒面具1具、塑料薄膜袋10个、30厘米小木棒一根、绿纸板或报纸1M2。
3、配方
3.1基液:环氧树脂(6101)100克、二丁脂15克胺20克、丙铜10克,分两次
3.2砂浆:环氧树脂(6101)500克、二丁脂50克、金刚砂2公斤,分10次配。
3.3涂面(抹面液):环氧树脂(6101)200克、二丁脂30克、乙胺35克,分两次配
4、具体调配步骤
需要注意:熬胶时有毒气产生,须戴好棉口罩或防毒面具,并注意通风
4.1准备工作:清洁涂擦处,清洗好抹子、饭盒子、铲子、标准称(盖上塑料薄膜袋,以免弄脏),接通烘烤设备如电炉子电源,戴好手套,称好基液、砂浆、涂面(抹面液)中各环氧树脂(6101)、二丁脂、乙二胺、丙铜的重量(精确到克),并分别放置。
4.2熬胶、涂抹基液:用饭盒子装入环氧树脂(6101)100克,放置电炉子上搅拌熔化,用标准温度计测试温度为60摄氏度时,倒入二丁脂15克,注意称要称准,用小木棒搅拌溶液均匀后,倒入乙二胺20克,搅拌溶液均匀后,倒入丙锏10克,不停搅拌,当搅拌均匀后,溶液温度凉至35-40摄氏度,标准温度计测试温度为35摄氏度时,快速用毛刷涂抹转轮室座环磨损处,要求用力适度,动作敏捷,涂抹均。
4.3熬胶、涂抹砂浆:同样倒入砂浆比例,凉至35摄氏度时,金刚砂2公斤倒入绿纸板或报纸上散开,中央留出心窝,倒入调好比例的溶液,戴上手套揉挤金刚砂,要求用力均匀使溶液与金刚砂湿透、充分溶合,将砂浆搅拌揉匀成拳头大的圆疙瘩,再用烤热的抹子将砂浆一点一滴的涂抹磨损处,要涂抹均匀,抹好,以免脱落,浪费。
4.4熬胶、涂面(抹面液):涂抹砂浆2小时后,将调好比例的溶液同样倒入砂浆比例,凉至35摄氏度,快速用毛刷粘液涂抹砂浆表面,全部抹完。
4.5清洗工具:以上工序完工后,用丙铜清洗工具,动作要快,以免凝固、板结、报废工具。
4.6养护:上述工序完工后,再过24小时,人站上去充丝毫反应,硬固如山后,即可使用。
