（淮北矿业集团（滁州）华塑物流有限公司 安徽定远 233200）
摘要：介绍卸煤机控制电路改进及应用，把皮带机和链斗机电气控制回路实现联锁控制，达到按顺序启动设备的目的。经过改进后的电气联锁控制回路，在实际使用过程中，消除了设备存在的安全隐患，提高了卸煤机的安全运行性能，其经济评价以及社会效益较好。
关键词：卸煤机；电气联锁控制；工作原理
前言
淮北矿业集团（滁州）华塑物流有限公司是淮北矿业集团下属子公司，该公司位于定远县炉桥镇盐化工业园内，园区内建有库房和铁路专用线，能实现煤炭、化肥、粮食等铁路运输及仓储。物流园区内安装2台门式链斗卸煤机，横跨在铁路线上，主要用于铁路煤炭到达卸车，卸煤机总长24.5米、宽8米、轨距12.5米、设备自重109吨、装机总功率145KW，采用380伏电源安全滑线供电。
一、卸煤机技术改进思路
卸煤机卸车前，司机应把卸煤机开到待卸车厢位置，首先要先启动皮带机、接着启动链斗机，通过链斗机的升降及大车行走就能把煤炭连续地从车厢内取出，煤炭进入料箱滑落到皮带机上，再经皮带机便可输送到指定位置。这里就要求司机在操作卸煤机时一定要按顺序操作启动设备，即先启动皮带机再启动链斗机，若顺序反了先启动链斗机，链斗机上的煤进入皮带机积压在皮带机上，这时再启动皮带机就会造成皮带机滚筒空转、皮带打滑，无法进行煤炭运输，若此时司机不能及时停止空转的滚筒，就会酿成磨断皮带、烧坏皮带机电机等设备事故。
为了避免司机误操作，不按顺序启动皮带机和链斗机造成皮带机设备故障，通过对电气控制原理图进行仔细研究，发现如果能对皮带机和链斗机电控部分进行联锁控制，即能保证皮带机和链斗机的先后启动顺序，避免司机误操作带来的设备安全隐患。
二、控制电路改进过程及效果
1、改进过程：联锁控制设备主要是对皮带机和链斗机的控制电路进行改进，从而能实现一定的顺序控制。首先准备两根300mm长2mm2单股铜芯线，在电控箱内找出皮带机和链斗机控制交流接触器，把链斗机接触器的线圈其中一根电源线断开，与提前准备好的两根导线串接在一起，单股铜芯线另两端分别压接在控制皮带机接触器的一组闲置常开辅助接点上，标注新接线点线号，整齐排列好新接的控制线路。
2、应用效果：皮带机和链斗机的控制电路改进后，通过试验设备运行平稳联锁可靠，各项保护正常，达到预期设计效果。同时也避免了因误操作而引起的机电事故，为卸煤机安全运行又增加了一道安全屏障。
三、技术改进后主要特点及工作原理
通过技术改进把皮带机和链斗机的控制电路设计成联锁控制电路，消除了设备存在的安全隐患，提高了卸煤机的安全性能。
1、改进后的卸煤机主要特点：
1）该联锁设计控制电路简单、方便、易操作。
2）提高了卸煤机安全性能，避免了司机误操作造成的安全事故。
3）规范了司机安全操作行为（开机：先开皮带机、再开链斗机，停机：先停链斗机、再停皮带机），降低了司机劳动强度。
2、技术改进后皮带机和链斗机顺序启动的工作原理
1）起动前：
合闸卸煤机开关柜空气开关，司机操作台面板电源指示灯亮，设备自检供电正常，为启动设备作准备。
2）皮带机启动：
首先按下操作台皮带机启动按钮QA1，接触器CJI得电吸合，主触头CJII闭合皮带机得电运转，同时接触器两组常开辅助触头CJ12、CJ13闭合，CJ12闭合皮带机自保运行、CJ13闭合为链斗机启动作准备。停止时要先停链斗机，待皮带机上的煤卸空后再按下皮带机的停止按钮TA1、接触器CJI失电、主触头CJII释放皮带机停止运转，同时常开辅助触头CJ12、CJ13打开实现电气联锁控制，此时链斗机不能启动。
2）链斗机启动：
皮带机启动后，首先按下操作台链斗机启动按钮QA2，接触器CJ2得电吸合，主触头CJ21闭合链斗机得电运转，同时接触器一组常开辅助触头CJ22闭合，CJ22闭合链斗机自保运行。停止链斗机时，按下链斗机的停止按钮TA2、接触器CJ2失电、主触头CJ21释放链斗机停止运转。
.png)

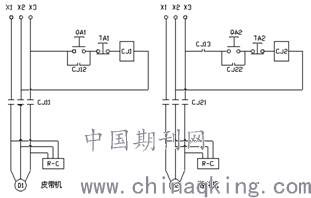

皮带机、链斗机电气联锁控制工作原理图
四、结束语
1、实践证明卸煤机电气控制回路，采用电气联锁控制设计经济合理，确保了卸煤机安全运行，为卸煤机安全卸煤提供了有力保障。
2、减少了皮带机设备故障，降低了司机的劳动强度，经济效益显著。
参考文献
[1]胡寿松 《自动控制原理》（第四版） 国防工业出版社.
[2]孙余凯 《电气电路快速识图技巧》.电子工业出版社.
作者简介
朱彬（1972-），男，安徽淮北人，机电工程师，现在淮北矿业集团（滁州）华塑物流有限公司工作。
