泉州供电服务有限公司 福建泉州 362000
摘要：通过直流输电互联网络形成的跨区域多能源发电互补，可以解决大规模弃风、弃光和功率输出及分布不均的问题，提高可再生能源的利用率。本文就新能源多端直流互联电网的功率协调运行进行了分析和探讨。
关键词：新能源；多端直流；互联电网；功率协调运行
一、LCC与多端直流电网互联系统架构

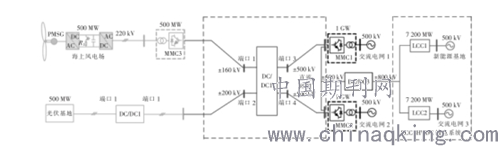

图1为LCC与多端直流电网互联系统的网架结构，该系统由“海上风电场”、“光伏基地”、“直流环网”及“LCC-HVDC输电系统”4部分构成。图中海上直流系统模拟PMSG直驱式风电场，通过MMC3汇集沿海地区的风能，光伏基地经过DC/DC1升压至±200kV输送至直流电网。另一侧LCC-HVDC系统将7200MW新能源输送至直流电网和交流电网3。该拓扑结构：①包含多个直流电压等级；②集成了光伏、风电等新能源，采用了LCC，MMC等多种直流输电方式；③实现了不同区域电场和负荷的互联，运行方式丰富、控制手段灵活；④直流环网具有一定的冗余度，当任一线路因故障使系统损失了部分功率时，直流系统的运行不会受到严重影响。
.png)
图1LCC与多端直流电网互联系统架构
二、互联系统的控制策略
1、海上风电系统控制
海上风电系统采用永磁直驱式风机，其中机侧换流器采用最大功率跟踪控制风机的转矩和桨距角，网侧换流器采用定直流电压外环控制，通过快速控制网侧并网电流的d轴分量，实现直流链节电压稳定。
机侧变流器经过Park变换，得到在d，q旋转坐标轴下的永磁同步发电机数学模型为
.png)
（1）
式中：isd，isq分别为发电机d，q轴电流；Lsd，Lsq分别为发电机d，q轴电感；Ra为定子电阻；ωe为电角频率；λ0为永磁体磁链；usd，usq分别为发电机输出电压d，q轴分量。
永磁同步发电机的电磁转矩为
.png)
（2）
根据最大功率追踪原理及式（1），（2），可得基于最佳电磁转矩给定的最大功率追踪控制框图，如图2所示。
.png)
图2机侧变流器控制结构
网侧变换器采用电网电压定向的矢量控制。在同步旋转坐标系下，网侧换流器数学模型为
.png)
（3）
式中：igd，igq分别为网侧并网电流d，q轴分量；ed，eq分别为并网点电压d，q轴分量；ugd，ugq分别为网侧换流器输入电压d，q轴分量；L和R分别为并网点与网侧换流器之间的滤波电感以及交流线路电阻。
网侧变流器控制框图如图3所示。
.png)
图3网侧变流器控制结构
由式（3）和图3可知，实现海上风电场控制策略须要交流侧电压频率和幅值稳定，满足矢量旋转坐标系下dq解耦。因此，连接风电场的MMC3必须采用定交流电压控制。根据MMC的控制原理，其直流侧电压需要由多端口DC/DC2控制，实现交直流功率平衡。
2、光伏发电系统控制
光伏发电系统控制结构如图4所示。
.png)
图4光伏发电系统控制结构
图4中光伏发电系统的控制结构分为功率电
路和控制电路两部分，其中控制电路包括底层的采样和PWM调制，经过光耦隔离后信号输送至驱动电路，生成触发信号控制Boost变换器将光伏升压，光电经过DC/DC1传送至直流电网中。为了保证系统功率平衡，其输出功率采用基于定功率的直流电流控制，控制框图如图5所示。
.png)
图5基于电压补偿的定功率控制
由图5可知：当直流电压低于上限幅值时，Pref输出为0，不影响直流电压继续跟随参考值上升；当直流电压高于上限幅值时，Pref输出直流电压偏差所对应的功率补偿，通过外环功率控制降低输出功率，以此减小DC/DC2与DC/DC1传输线路直流电压偏差引起的功率波动。
结束语
本文在对直流网络设备进行控制分析的基础上，建立了LCC和多终端直流互联系统。分析了互联系统在启动过程中的充电过程和解锁策略，提出了系统的启动控制方法和电源协调运行控制策略。仿真结果表明，在满足功率交换的基础上，互联系统各部分均能稳定运行，在峰值直流电流不超过1.5p的情况下，系统能实现稳定的互联。u在直流/直流互连期间。
参考文献
[1]王振浩，宋金泊，韩子娇，等.基于混合子模块的MMC故障阻断及谐波特性分析[J].电力系统保护与控制，2017，45（8）：73-79.
[2]饶宏，洪潮，周保荣，等.乌东德特高压多端直流工程受端采用柔性直流对多直流集中馈入问题的改善作用研究[J].南方电网技术，2017，11（3）：1-5.
