超高层办公楼内承插型盘扣支撑体系施工应用技术

发表时间：2020/6/29 来源：《基层建设》2020年第6期作者：刘超超牛梦娴宁子豪张泽玉潘炜

[导读] 摘要：承插型盘扣支撑架作为一种新型支架体系，具有搭设高度高，承受荷载大和稳定性好等特点，已在工程中广泛使用，本文将详细阐述超高层办公楼内核心筒-框架结构体系内的板、斜梁等支撑体系采用承插型盘扣支撑施工技术。

        中建一局集团建设发展有限公司
        摘要：承插型盘扣支撑架作为一种新型支架体系，具有搭设高度高，承受荷载大和稳定性好等特点，已在工程中广泛使用，本文将详细阐述超高层办公楼内核心筒-框架结构体系内的板、斜梁等支撑体系采用承插型盘扣支撑施工技术。
        关键词：超高层；斜梁、办公楼；承插型盘扣式；钢管；模板支架；支撑体系
        1.引言
        随着建筑业的迅速发展，高层建筑不断涌现，核心筒+外框架的组合以其结构受力好、抗震性高、空间布置灵活，成为超高层建筑广泛采用的结构形式。此类结构核心筒与外围框架柱相连的梁多数为大截面斜梁，不同模板支撑体系的选用将直接影响现场的施工安全、质量及进度。本文结合实际工程实例，具体分析盘扣支撑架在超高层建筑的施工应用，以供相关工程借鉴、参考。
        2.工程介绍
        本工程为核心筒-框架结构体系，总建筑面积70832m²，地上30层，地下4层，主体高度139.92米。建筑长为62m，宽为34米，标准层层高为4.4m，核心筒内为电梯、楼梯以及功能性房间，外框区域为标准办公区域。核心筒与外围框架柱相连的斜梁尺寸有700×900mm、800×900mm、1200×1000mm、1300×1200mm、1400×1050mm等，跨度约为12~14m，板厚为120mm。
        3.斜梁盘扣支撑体系设计
        3.1承插型盘扣式钢管支架简介
        支架采用承插型盘扣式钢管架，该支架是一种高度灵活的多功能支撑架，以立杆部件为基础，立杆每50cm配置一个圆盘。每个圆盘上设计有8个孔，以便连接其他部件，使整个结构牢固、稳定。盘扣式支架具有承载力大、稳定性好、零部件安装便捷、安全性好、耐久性好、可适应变化复杂施工等特点。
        3.2 斜梁模板支撑体系设计
        本工程核心筒与外框柱相连的斜梁截面较大，线荷载大于20 kN /m，属于超限梁。对于梁板及超大截面梁模板支撑体系均采用承插型盘扣式钢管进行搭设，板底模板采用14厚胶合板，次龙骨采用40×90木方，主龙骨为2根48×2.7厚钢管放于顶部立杆U托内，立杆采用盘扣、间距1.2m×1.2m。

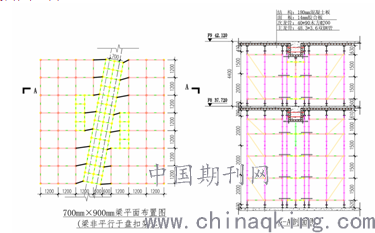

        水平楼板斜梁模板采用14厚胶合板，次龙骨采用40×90木方，梁两侧主龙骨采用48×2.7双拼钢管，M14对拉螺栓加固，间距500mm；梁底立杆采用盘扣支撑，间距0.6m，梁两侧立杆宽度视梁宽度而定，但必须为3的倍数，斜梁立杆与周边板下支撑立杆采用短钢管拉结，附典型梁盘扣架体布置图：

        4.模板支撑架施工工艺
        4.1 支撑架搭设施工流程
        放线、定标高→梁板盘扣安装→梁底主龙骨安装→木方次龙骨于钢管主龙骨上→梁底模板及侧模安装→板底模板安装→梁板钢筋铺设绑扎→梁板混凝土浇注→混凝土养护，达到设计强度→拆除梁模、板模板，清理模板→拆下盘扣直插式钢管脚手架可调顶托→拆除水平杆、剪刀撑和立杆
        4.2 盘扣支撑架搭设
        1、支撑结构地基验收合格后，模板支架立杆搭设位置应按专项施工方案放线定位确定。
        2、模板支架搭设应根据立杆放置可调底座，应按先立杆后水平杆再斜杆的顺序搭设，形成基本的架体单元，应以此扩展搭设成整体支架体系。
        3、可调底座和土层基础上垫板应准确放置在定位线上，保持水平。
        4、立杆应通过立杆连接套管连接，在同一水平高度内相邻立杆连接套管接头的位置宜错开，且错开高度不宜小于75mm。
        5、水平杆扣接头与连接盘的插销应采用铁锤击紧至规定插入深度的刻度线。
        6、斜杆与连墙件应随立杆、纵横向水平杆同步搭设。
        7、每搭完一步支模架后，应及时校正水平杆步距，立杆的纵、横距，立杆的垂直偏差和水平杆的水平偏差。
        8、每步的纵向、横向水平杆应双向拉通。
        9、在多层楼板上连续设置模板支架时，应保证上下层支撑立杆在同一轴线上。
        10、当支撑结构搭设过程中临时停工，应采取安全稳固措施。
        11、支撑结构作业面应铺设脚手板，并应设置防护措施。
        12、混凝土浇筑前施工管理人员应组织对搭设支架进行验收，并确认符合专项施工方案要求后浇筑混凝土。
        5.盘扣支撑架拆除
        1、工作前，应检查所使用的工具是否牢固，工具必须用绳链挂在身上，工作时思想要集中，防止钉子扎脚和从空中滑落。拆除模板一般应采用长撬杠，严禁操作人员站在正拆除的模板下。
        2、高支模拆除前，应书面提出拆模申请，经监理、业主批准同意后，由项目技术负责人向全体作业人员进行详细的技术交底，方可进行拆模。
        3、拆模应遵循先安装后拆除，后安装先拆除，先拆非承重模板，后拆承重模板，并应从上而下进行拆除的原则。集中线荷载大于20kN/m的梁模板拆除时，应先拆梁侧模，梁底模从跨中往两边对称进行拆除；应有安全人员、监理旁站监督。
        4、拆模间歇时，应将已活动的模板、拉杆、支撑等固定牢固，严防突然掉落、倒塌伤人。已拆除的模板、拉杆、支撑等及时运走或妥善堆放，严防操作人员因踏空坠落。
        5、在混凝土墙体、平板上留洞时，应在模板拆除后，随即在墙洞上做好安全护栏，或将洞盖严。
        6、拆除4.5米以上模板应搭设脚手架或操作平台，并在四周设防护栏，任何人不得在正在搭设或拆除的支模下通行；应有安全人员、监理旁站监督。
        7、模板拆除后，要派专人负责除去板上的铁钉、板面粘结的剩余砼及涂刷脱模剂，以延长模板使用寿命。
        8、在提前拆除互相搭连并涉及其他后拆模板的支撑时，应补设临时支撑。拆模时，应逐块拆卸，不得成片撬落或拉倒。
        9、当立柱的水平拉杆超出2层时，应首先拆除2层以上的拉杆，当拆除最后一道水平拉杆时，应和拆除立柱同时进行。
        10、高支模支撑区域下部楼层的支撑架不予拆除，待高支模区域支撑架体拆除后，下一楼层支撑架方可拆除。
        6.结束语
        承插型盘扣式支撑架作为一种新型支架体系，以其高强度、低成本、安拆速度快等优势而快速推广，正好适应超高层建筑工期紧、体量大等特点，两者相结合发挥了巨大的经济效益，在安全性以及实用性均明显比传统的支架体系有优势。目前，住宅、公寓以及超高层综合办公楼也在积极推进使用，具有广阔的应用前景，是未来支架体系发展的必然趋势。
        参考文献
        [1] 林美荣. 关于高大模板支撑体系扣件式钢管脚手架的施工要点[J]. 江西建材. 2019(12)
        [2] 唐威. 新型承插型盘扣架在高大模板支撑体系中的应用[J]. 四川水泥. 2017(08)
        [3] 朱兵兵. 盘扣式脚手架在超高层建筑核心筒施工中的应用[J]. 科技与创新. 2017(07)
        [4] 叶建长,王小园,冉维毅. 扣件式与盘扣式钢管支架施工成本对比分析[J]. 建设科技. 2016(08)
        [5] 汪腊春. 承插型盘扣式脚手架结构安全研究[J]. 安徽水利水电职业技术学院学报. 2013(04)
