摘要：我国建筑行业在近些年得到较为快速的发展，同时带动了相关产业的进步，建筑工程功能更加多样化，建筑幕墙逐渐成为建筑设计施工中重要的一项内容。然而，由于建筑幕墙设计起步相对较晚，在设计过程中出现了一些问题，给建筑幕墙的应用带来不良影响，加强对这些图纸设计要点问题的了解并加以重视，是建筑幕墙行业健康发展最为基本要求。
关键词：建筑幕墙；幕墙图纸；深化设计
1、幕墙图纸深化设计基本原则
1.1幕墙图纸深化设计的安全可靠原则
首先幕墙图纸深化设计必须同施工保持高度的一致性。作为外围护结构——幕墙图纸深化设计的安全性是重点。据相关法律法规明确规定，幕墙图纸深化设计必须以国家法律法规为准则，保证设计水平，提升施工质量，达到市场要求的标准。
1.2幕墙图纸深化设计的经济性原则
幕墙图纸深化设计不仅要考虑到结构安全，还要考虑控制成本控制，工程建设的总投资，即在综合以上各项原则的基础上，幕墙图纸深化设计要考虑经济性的要求，保证业主资金投向的合理性，以最合理的投入，达到经济、安全、美观的建筑效果。
1.3幕墙图纸深化设计的造型美观原则
一般情况下，幕墙是建筑装饰的一种，因此幕墙图纸深化设计形式对外观的可观赏性有着一定的影响。建筑幕墙作为建筑外围护结构，是建筑的外衣，是建筑形象最直观表达，对于建筑整体外观形象的影响极其重要，是建筑设计理念与风格体现的重点。所以，在进行幕墙图纸深化设计的时候，要充分理解好建筑设计理念，服从于原建筑设计，注意与建筑设计的整体保持一致性。同时，建筑工程外观是建筑设计师或者是团队设计理念和风格的一种展现，因此在进行幕墙设计的过程中首先应当了解建筑物本身的设计理念，注重与其保持一致性，彰显整个建筑工程的艺术性。
1.4幕墙图纸深化设计的绿色、环保节能原则
降低建筑能耗及解决环保问题已经上升到国家标准层面，能源问题和环境问题是制约现代化社会发展的主要原因，绿色建筑、生态建筑成为了当前的主流，绿色建筑也将是未来建筑的发展方向。建筑幕墙是建筑整体的一部分，作为建筑外围护系统，是房屋室内与室外能量阻隔最薄弱的环节，可以说建筑节能的关键是幕墙的节能，而且幕墙是建筑室内外之间的防护屏障，必须满足规定的标准，因此建筑幕墙的设计必须要符合相关规范对节能的设计要求。
2、幕墙图纸深化设计中存在的问题
2.1建筑施工与幕墙图纸深化设计之间缺乏一定的协作性
在建筑工程施工进行时，会遇到一个难题，就是幕墙图纸深化设计一定要同建筑施工保持一致。具体施工的过程中，通常无法保持一致，因为在设计单位，没有专业从事设计幕墙图纸深化设计工作的员工，一般的员工因为不是很了解建筑幕墙的技术与材料，所以他们不能科学设计，使得设计建筑幕墙与建筑施工无法保持一致，从而导致正常施工受到严重影响。
2.2幕墙图纸深化设计的局限性
除了对幕墙图纸深化设计重要性认识的缺乏以外，幕墙图纸深化设计的局限性问题也十分突出。社会已进人了技术性的时代，在幕墙图纸深化设计中既想要得到视觉的满足又要体现出设计的创意，对幕墙图纸深化设计方案的要求更是不仅仅局限于其结构和造型。现实中，为了满足施工进度和施工的方便性，很多设计作品都是与施工一体化。
2.3幕墙图纸深化设计存在的问题
图纸审核周期长，近几年审图的过程变得繁琐，对许多比较重要的工程项目，将幕墙图纸深化设计的大部分工作交由国外专业的幕墙顾问公司负责和审核。所以，有些建筑项目送审之前，为了使国外专家看懂，必须要将设计图和结构计算书翻译成英文，还需要建筑设计院进行审核签字。有些幕墙设计是施工单位自己完成的，使设计图不规范，审核的层面也比较浅显，没有深入的审核。
3、幕墙图纸深化设计的要点
在幕墙图纸深化设计中，要注意由于幕墙是属于可更换结构，为此在结构设计中要注意使用年限的问题。由于预埋件一般都是难以更换的，为此在做那些大跨度以及大型支承钢结构的结构设计时，必须做好使用年限的计算，应该着重按主体结构来做好相关设计。在幕墙图纸深化设计中，还要做好相关标准规范的理解及执行，这样就能够通过标准规范的执行，来实现新技术的科学规范应用。在幕墙图纸深化设计中，玻璃的安全选用是比较关键的一个问题，但是安全玻璃在实践中的种类和性能各不相同，作为在玻璃的选用上，要严格根据各个部位的要求来进行选用。幕墙的节能设计在我国建筑节能中发挥着积极的作用，在建筑幕墙的节能设计中，要根据不同地区的具体情况来做好保温设计的选择，特别是那些严寒地区、寒冷地区和温和地区的冬季保温设计中，更要坚持因地制宜的原则，来做好建筑幕墙的节能选择。
3.1建筑幕墙图纸的结构设计要点
（1）幕墙结构的本身应具备吸收平面变形能力；即平面内变形性能。其性能以建筑幕墙层间位移角为性能指标。在非抗震设计时，指标值应不小于主体结构弹性层间位移角控制值；在抗震设计时，指标值不应小于主体结构弹性层间位移角控制值的3倍。

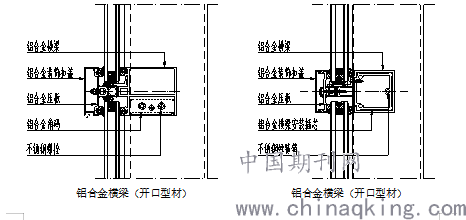

（2）幕墙横梁、立柱采用钢型材、铝型材时厚度要求不一，开口型材与非开口型材时厚度要求不一；采用螺纹受力连接时，其局部截面厚度要求等都应严格按照相关标准、规范执行。(如下图所示：)
.png)
铝合金横梁（开口型材） 铝合金横梁（开口型材）
（3）幕墙立柱应尽可能设计成轴心受拉结构，尽量避免设计成轴心受压结构。
3.2建筑幕墙图纸的防火隔烟设计要点

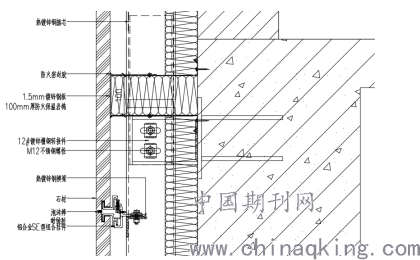

（1）在建筑结构层间和幕墙面间隙位置，主体结构楼层梁处的水平防火封堵设计必须严密封堵，保持防火封堵超出建筑幕墙的横梁后部，确保防火岩棉隔厚度大于等于100mm，并采用厚度大于1.5mm的镀锌钢板来支撑，交接位置必须打防火胶封堵严实，严禁出现窜烟现象。(如下图所示：)
.png)

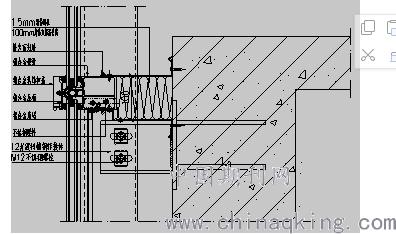

（2）在进行幕墙图纸深化设计的过程中，往往会忽略对幕墙横梁与主体结构洞口位置的防火封堵设计，我们必须根据相关标准，将建筑幕墙的横梁和主体结构洞口位置的防火封堵厚度应在100mm以上，并采用厚度大于1.5mm的镀锌钢板来支撑。(如下图所示：)
.png)
（3）重视建筑幕墙的纵向防火设计，一般情况下，建筑幕墙纵向防火设计的界面尺寸厚度应在100mm以上，要注意做好主体结构及建筑幕墙立柱位置的纵向防火隔离层设计，并设置科学的玻璃幕墙立柱纵向、主体结构洞口的防火隔离层，做好建筑幕墙的防火隔烟设计工作。
（4）对于整面均为剪力墙位置，除需要做好纵向防火外，还应间隔一段合理的距离设计横向封堵，防止烟囱效应的发生。
3.3建筑幕墙图纸的节能环保设计要点
（1）建筑幕墙的采光设计。众所周知，现代建筑越来越强调建筑节能，幕墙良好的采光性能，不仅能满足基本的采光需要，而且能够减少白昼时非自然采光能耗。在建筑设计考虑幕墙采光性能时，为了能达到理想的采光和节能效果，玻璃幕墙通常非采光要求的位置采用透光折减系数不低于0.20的玻璃，有采光功能要求的部位采用透光折减系数不低于0.45的玻璃。与此同时，需要考虑进行防光污染设计，采用反射比不大于0.30的玻璃作为幕墙面板材料。
（2）建筑的幕墙图纸节能设计主要是指通过幕墙的构造设计、材料选用等措施，使建筑物在使用过程中，以尽量少的能量消耗而获得理想的温度环境和光线环境的过程。据国家建设部有关部门统计，幕墙散失的能耗占建筑运营能耗的51%左右，由此可见，幕墙节能设计对于建筑节能的成效具有非常重要的作用和影响。建筑设计采用幕墙作为建筑外墙，在节能、防结露方面根据地方差异，采用断热型材与非断热型材，玻璃采用低辐射LOWE中空玻璃。幕墙层间或其他非透明部分的面材后面设置传热系数较低的保温岩棉作为保温隔热材料。建筑常用主要材料的导热系数λ[W/（m·K）]：钢筋混凝土：1.74；挤塑聚苯板：0.03；岩棉类：0.045；平板玻璃：0.76；混凝土空心砌块墙：0.79。据上数据分析不难得出，建筑幕墙一般采用玻璃（透明部分）和岩棉（非透明部分）的导热系数远远低于混凝土、钢材、石材等材料，减少混凝土和砌块墙面积，增大玻璃的面积，不仅能节约建造成本，而且节能效果更突出。
4、结语
在现代建筑项目中，建筑幕墙应用越来越加广泛，幕墙图纸深化设计也成为建筑行业重点内容，是质量控制的关键环节，我们要遵循有效的原则，充分掌握建筑幕墙图纸深化设计要点，力求从根本上提高建筑幕墙图纸深化设计有效性，为其后期的质量控制奠定坚实的基础。
参考文献：
[1]郭凡荣.节能技术在建筑幕墙设计中的应用研究[J].住宅与房地产，2016（21）：45.
[2]邵光辉.单元式幕墙的细部设计与施工的探讨[J].城市建筑，2013（10）.
[3]周全.节能理念在现代幕墙设计中的应用探析[J].中国建筑金属结构，2013（10）.
