摘要：本文通过总图专业中各个阶段的BIM技术的应用进行探究，并且不一样的BIM软件在其中怎么突出其优点，同时把BIM软件工程项目中的案例在每个阶段的效果突显出来。
关键词：BIM；总图设计；应用
1、引言
各行各业的发展需要以及BIM技术的逐渐推广，得到了国家以及地方政府的重视，鼓励在项目中运用到BIM技术。BIM技术是很重要的工具，在每个设计院、施工的单位和运营部门等都突显出其地位，与传统的设计方案相比，不管是从工程的造价技术工期还是项目的管理上来说，都没有办法满足行业的需求。（见图1）而BIM技术则可以满足以上建筑项目所需要，并在建筑工程项目上能发挥出自身的优势。传统的进度多用于文字或Project软件来进行表达，仅仅考虑时间的进度，而BIM技术则不同，此技术可以在施工进度进行模拟实验，用三维模型来表现出来，可以把工程项目中的设备、装修、地下管线以及园林绿化等工程都能模拟出来，完整的模拟出整个工程项目施工过程，达成施工的4D模型，用BIM技术可以把施工的顺序进行改良，同时还可以提高施工进度的计划，这样施工计划会更加合理而科学。
.png)

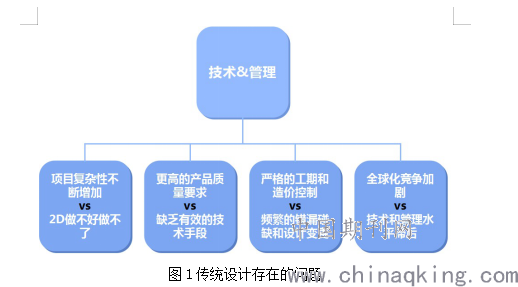

图1传统设计存在的问题
把对建筑施工项目中所得到的数据信息进行模拟指的就是建筑信息模型，建造好建筑模型用所得到的数字信息，可以把建筑物仿真模型出来，这样更具有真实性。
BIM技术为工程设计带来二次革命机会，从最开始的二维图纸到现在的三维设计，建设和管理方面的革命性。BIM技术具有很多优点，比如可视化、可出图性、优化型等等。
2、BIM技术在总图专业的应用
总图专业上会大量地运用BIM技术，不管是施工地的选择上还是施工图上都可以发挥其优势。工程项目在进行工地选址上，利用现代化软件来对以前的地形进行解析和建造模型，在建造工程方案设计时，可以用软件把平面的方案设计图快速的建起模型，施工图过程可以用建模的Civil3D软件具体精细化等（见图2）。
.png)

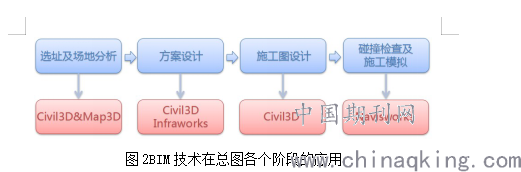

图2BIM技术在总图各个阶段的应用
3、Civil3D及Map3D在项目选址中的应用
在对工程项目进行选址的时候，特别是在山上的一些项目，很大程度会受到自然条件的限制，受到限制的地方有工程地势的坡度以及水文地质等，其中最需要立刻解决的问题就是地形条件以及工程需要的条件的冲突。用Civil3D软件针对原始地形所得到的数据信息建立模型，更进一步的把坡度、流域以及高层等进行分析，给此软件下达命令，可以很好的改变地面上任何的高度、坡向以及坡度等数据信息，为工程项目的选址提供了很大的便捷。跟Map3D所解析的坡度和高度步骤都是一样，唯一不同的就是在建造专题规则的坡度性质，在有限的情况下Map3D会重新分析地图。这两个软件在选取项目的地址时，可以把环境周边的具体情况展现给设计师，这优点是其他软件比不上的；跟传统的地形分析来对比，此软件更加便捷、精准，把原先的工作内容进行深层次的定量分析，有助于项目在进行地址选择上的更加精确和直观，同时还帮助设计师更好的判定和计划。
4、Infraworks在总图方案中的应用
最开始设计方案的工具是CAD，这是一种传统的设计方式，用此工具对平面进行部署，计划确定好之后就可以用sketchup对其进行效果图拟定。传统的设计流程已经无法满足新时代的设计方案，传统的设计方式有许多的不足之处，像效率不高、工作量加大等，这样周而复始，工作量逐渐加大的同时，还影响到工程的周期。而Infraworks软件正好可以解决传统设计方式存在的这些缺点，迅速而高能的为平面设计制定出符合的三维模型，使方案更加直白的表达出来，Infraworks软件自身带有模型库和材质库，针对建筑中的不同材质和风格都可以直接采纳。该软件不排斥其他的三维建模软件，同时还可以与其他软件结合使用，可以在该软件中加入Civil3D的道路、管网等模型，可以把建筑模型的软件结合进去，别的常规模型软件也都可以导入其中。除了静态，Infraworks还可以把天气和时间的变化对计划开展分析，还可以用自身带的故事功能对动画进行制作，把视频转换成经常用的视频格式，有利于方案的表达与人沟通。开发此软件的企业还有一种云服务，模型可以用云服务来渲染，云服务和IPad移动平台连接并同步，随时随地都可以对网站进行访问。
5、Civil3D在总图施工图设计中的应用
在建筑行业中，能对施工场地进行更加详细化的建模软件就是Civil3D，从最开始对施工地形的解析一直到设计场地，地上道路到地下的管线等等，都可以用Civil3D软件来实施。
5.1土方施工图
进行土方施工图的时候，跟该工作有关的人员可以将建筑工程的性能需要转化为使用的模型，这是工程项目进行建设的必经过程，为了能提高工程项目的质量以及控制好工程造价的工作内容，就要把工程项目的周边信息、钻芯里所有照片等准备资料都记录到BIM平台里，这个阶段就可以运用BIM技术，提高设计方案的同时还能促进设计更加经济、合理。场地模型详细化的时候，也提升了土方工程量的精度。
5.2竖向设计施工图
竖向设计可以用等高线法表示法来确切的表现出来，通过不同高度的等高线，确切地表现出复杂场所中所设计的标高；传统设计方式则是用反复测量计算的方法来得到等高线，这样的方式工作效率低的同时精度还差。Civil3D软件可以精确详细的建造模型，模型的建造程度大到栏杆、挡土墙，小到可以达到台阶和石子路，采用此软件可以表示不同标高的线、点、面，把模型建造好之后会自动生成等高线，稍微加工一下，施工图可以立刻勾绘出来。处理过程中节约时间和人工的同时，还更准确。
6、Navisworks在碰撞检查及施工模拟中的应用
不一样的专业人员一起来合作完成设计环节，每个专业的设计师可以根据自身专业的标准来要求实际，原始的设计方式是采用CAD软件设计图纸，这种方式无法发现不同专业在设计环节中出现的冲突，使这种矛盾在施工后期造成工程项目的施工进度和质量水平受到威胁，同时经济损失也会加大。施工过程中BIM技术就可以发挥自身的优势，用碰撞检查来解决以上遇到的问题，要合理的运用BIM技术平台一起协作设计，用三维模型可视化特点，对各行各业实施碰撞检查，可以立马解决掉传统设计方式中出现的问题，提早发现问题隐患，高效率的把控住设计中存在的风险。Navisworks把每个专业建造的三维模型整理起来，用碰撞检查来觉察出每个行业中矛盾的地方，设计阶段前就要把这些矛盾有效的解决掉。
7、结语
在不同的设计环节中，总图设计中会运用BIM技术并发挥其优点，有了BIM技术，设计方案能更加快速，精准的完成任务。利用精细化模型可以直白对设计方案进行解析和展示，能提前发现设计中存在的问题并合理的解决。在BIM技术中，所有的模型都建立在BIM技术的基础上，是整个设计行业和总图专业革命性的工具，可以对其更深入的探究以及更大范围的进行运用。
