变电站检修继电保护设备常见问题分析及处理措施张成斌

发表时间：2020/6/30 来源：《电力设备》2020年第5期作者：张成斌李晓谦

[导读] 摘要：在电力系统中，变电站的一些配套保护设备是保证电网稳定运行的至关重要的一部分。

        （新疆新能源新风投资开发有限公司新疆泓盛兴业电力工程有限公司新疆乌鲁木齐 830001）
        摘要：在电力系统中，变电站的一些配套保护设备是保证电网稳定运行的至关重要的一部分。传统意义上的继电保护是指为了保证电网的回路接线及定值准确、元件装置完好和功能正常而采用的设备及对电网的定期检查。目前的检查项目主要包括电网的安全自动装置，继电保护和二次回路接线。这是设备检修体制从计划检修向状态检修转化的一个重要转折，使设备检修体制变得更加科学、规范。因此，在一次设备状态检修技术的基础上对二次设备系统特别是继电保护系统进行研究很有必要。文章分析了变电站检修继电保护设备的常见问题，并给出了处理措施。
        关键词：变电站检修；继电保护系统；常见问题；处理措施
        现阶段随着科学技术的飞速发展，人们对于电力的需求越来越大，继电保护相关设备是电力系统安全运营的重要保障。但是在实际工作过程中我们发现，继电保护设备在进行工作的过程中常常会出现这样或是那样的问题，这严重影响到我国电力系统的发展，因此，我们必须重视继电保护设备相关问题的研究。
        1对继电保护设备状态检修的相关分析

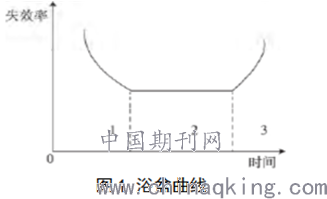

        ①变电站的检修工作是不可或缺的一个环节，它能够显示出供电设备的实际状况，对其可靠性与稳定性进行准确的评估，保证其良好、稳定运行。其中浴盆曲线法则是常用到的一种方法，如下图1所示。

由上图曲线所示，能够看出故障的发生分为三个类型期间，分别为：初期、偶然期以及损耗期。展开状态检修活动，关键点在于设备可用率的提升，使其失效率大大降低，不过平常的检修工作存在些许弊端，并不能有效的实现这一要求。所以，我们将计划检修作为基础，展开反复的常规检测，进而为状态检修不断的积累经验。将设备的实际情况进行综合的考虑，重点的检测重点是容易发生故障的设备，通过实际的分析研究，提出关键的测试项目，最终科学合理的对其进行检修评估。在实际的状态检修工作中，应该注意以下几个方面：第一，在线监测技术的科学利用；第二，强化人员的实际技术水平；第三，保证信息传递的有效性。通过以上三个方面，使得状态检修技术得到有效的推广。
②一般保护装置主要存在两种故障形式，一种是误动，一种是拒动。这两种故障产生的原因不一，硬件自身存在故障因素外，还会存在诸多的人为因素，通过自动检测技术的引入，可以的对故障进行实施监控，从而有效的将故障率降低。

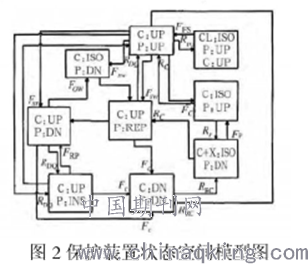

        对保护装置的可靠性展开研究，可以选择利用马尔科夫模型展开，同时根据状态空间法进行判断，如上图2所示。在进行微机继电保护系统运行可能存在的状态研究时，应将以下问题作为重点：第一，在维修、定期检修P时，将P停运；第二，设备的维修不表示所有故障均得到处理；第三，通常可以将设备存在的故障修复，不过定期检修并不具备将全部故障都排除的能力，有时还会产生元件受损现象。
        2检修设备的常见问题
        通过调查我们发现，现阶段变电站检修继电保护设备过程中往往会存在各种问题，这严重影响到用电安全，为了进一步提高电力系统安全运营水平，本章节对其中常见的问题进行分析，主要内容如下：
        ①保护装置问题。当前的110KV变电站，其继电保护装置在性能和质量上都已经提升了一定的程度，在继电保护时能够发挥更大的功效，然而电网运行的风险度也在持续增大，导致保护装置在运行中还可能发生各种故障，对保护装置的稳定性和可靠性造成了影响。
        ②互感器问题。互感器是继电保护系统之中的关键组成，其主要作用就是监控整个电力系统的实时状态。然而当电流互感器的电流过大时，会引致电流速度的迅速提高，从而引起二次电流的失真问题。
        ③短路问题。在变压器的低压侧容易出现短路问题，短路是在没有用电设备时形成的额外通路，这种通路具备很大的电流，将对变压器的相关设备造成极大冲击，继而影响设备的稳定运行。
        ④设备运行的环境问题。粉尘对电路设备的影响是有一定威胁的，较轻程度上可能是引致线路老化等，较重程度上可能引致短路故障。此外还有一些腐蚀性的有害气体，也必须从设备的周围排走，防止其进入设备内部，腐蚀破坏电路板。而这些基础的环境问题其实在一些继电保护装置上还经常出现。
        3检修问题处理对策
        3.1确定故障点
        在出现故障时，首先需要确定故障点，这时通常有三种方法去进行确定：
        ①是置换法，即将功能正常，运行良好的设备去替换可能存在故障的设备，如果替换之后，故障依然存在，则说明被替换的设备不是故障点或者不是单一的故障点，这时就需要继续对其他可能的故障点进行置换方法，如果某一设备被替换后故障得到了消除，则说明被替换的设备即是故障点。
        ②是对比法，通过对正常时与发生故障时设备的各项数据进行对比，两份数据中差异较大的数据，极可能便是故障点。
        ③是回路拆除的方法，有序地依次拆除某些回路，从而确定故障点所在的回路，之后再在回路中进行故障点的排查。
        3.2加强人员培训
        对检修计划不断的进行完善，提升检修人员的专业技术水平，通过相应的专项培训，使之技术能力达到检修要求，并且定期组织专业技术考核，严把人员技术水平关。另外，还可以通过二次检修活动提升设备检修强度，最终提高电力系统的安全性。
        3.3积引入新技术
        通过引入新技术，简化二次回路，达到继电保护装置稳定良好的运行结果。系统运行方面，进行有效的设置管理，并将重心放在分析故障数据上，从而提供合理准确地数据以供检修维护工作。另外，建设电网时需要不断地更新改造继电保护设备，积极地将新技术引入进来，以提高检修水平。
        3.4强化检修工作监管
        强化检修工作监管，要求相关人员在检修环节，严格按照规定进行，通过不断强化监管力度，以实现检修水平的提升。主要从以下几点展开：
        ①相关的检修人员对继电保护装置进行检查，包括外科以及固定装备等，分析其整定值位置有没有产生变化，相关的继电器接电是否有不良现象发生，如，烧损、变位、卡住以及脱焊等。
        ②相关人员对圆盘展开实际的检查，若发现继电器是带电类型的，应该观察其是否存在抖动的现象。
        ③相关人员对指示灯进行检查，将所有的开关以及指示灯均列入检查对象范围内，以保证全部都处在正确的区域。
        ④强化检修人员培训，相关的管理人员积极维持提供培训机会，进而不断强化检修人员的专业素质与技能，最终实现检修质量的提升，保证全部设备都良好运行。
        结语：
        综上所述，我们可以发现，继电保护装置在整个电力系统运营过程中具有十分重要的意义，通过继电保护装置我们不仅仅可以对电力系统进行全面的检查，同时还能对所出现的故障进行简单的处理，进而降低电力系统运用的安全风险。但是，在实际工作中，我们发现继电保护设备常常会出现一些问题，这严重影响到电力系统安全水平的提高，因此，我们要重视这一课题的研究。本文结合现阶段变电站检修继电保护设备的实际情况，从而提出以上解决策略，希望能够不断提高电力系统安全运营的水平。
        参考文献：
        [1]张延青.变电站检修继电保护设备常见问题分析及处理措施[J].商品与质量,2016,(18):192.
        [2]寇春雷.变电站检修继电保护设备常见问题分析及处理措施[J].化工中间体,2015,(8):42.
        [3]梁海超,许晓峰,贾弘德,等.智能变电站运维模式的研究[J].山东工业技术,2017,(19):148.
        [4]王勇.变电站检修继电保护设备问题分析及处理措施[J].引文版:工程技术,2016(2):68-68
