（黑龙江省大庆油田有限责任公司第五采油厂）
摘要：为了保证电力系统安全、可靠运行。采用继电保护装置，当电力系统发生故障和异常时，继电保护装置可将发生故障部分从电力系统分离并发出信号，从而减少损失
主题词：继电保护、电力系统、故障
继电保护装置是电力系统的重要组成部分，当电力系统发生故障或异常现象时，继电保护装置可以将故障部分从系统中迅速切除，或在发生异常时及时发出信号，以达到缩小故障范围、减少故障损失，保证系统安全运行。因此继电保护在电力系统中具有极其重要的作用。同时，为保证系统安全、可靠运行，对继电保护又有一定的要求。
下面就继电保护在电力系统中的作用及其基本要求进行浅要论述：
1. 继电保护的作用
电气设备在运行过程中，可能发生各种故障和不正常工作状态。最常见的故障是各种类型的短路，如三相短路、两相短路、两相接地短路、不同地点的两点接地短路、单相接地短路以及电机、变压器等电器设备绕组的匝间短路等。故障时将产生很大的短路电流，其所产生的电弧及热效应、电动力效应可能严重损坏电气设备；伴随而来的电压降低，也可能使用户的正常工作受到影响；对于并列运行的电站，则可能破坏运行的稳定性，甚至导致电力系统的崩溃。最常见的不正常工作状态主要是过负荷和中性点不接地或经消弧线圈接地的小接地电流系统中的单相接地，后者会出现电容电流及非故障相的电压升高，所以也不允许长期存在，以免危害设备或发展成为故障。
保证设备质量，提高设备安装水平，加强运行维护检修，可以最大限度地减少故障事故。但一旦发生故障，应尽快切除故障，缩小故障范围，以保证无故障部分正常运行。这单靠值班人员是不可能的，而必须借助装设对各电器设备具有保护作用的自动装置，即继电保护装置，才能实现。
继电保护装置，是由继电器组成，用以保护主要电气设备如发电机、变压器、电动机和输电线等的一种自动装置。当发生事故时，能通过动作于断路器跳闸而自动、迅速、有选择地切除故障设备，尽量减轻故障的后果，缩小故障影响的范围。当发生不正常工作状态时，能发出信号，以便值班人员及时处理。
2. 对继电保护装置的基本要求
对继电保护装置的基本要求是选择性、速动性、灵敏性和可靠性。
2.1选择性。即当发生故障时，保护装置仅将故障元件切除，而非故障部分仍能继续安全运行，以尽量缩小故障影响的范围。以以下图为例：如图：
.png)

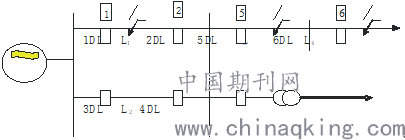

继电保护装置选择性的解释性接线
当在D1点发生短路时，应由距故障点最近的保护装置1和2动作，使断路器1DL、2DL跳闸将故障线路切除，其它线路仍能正常供电。同理，当D3点短路，短路电流虽然同时流过各条线路，但只应由保护装置6动作，使6DL跳闸切除故障线路L4；如果保护装置5抢先动作，使5DL跳闸，虽然也切除了故障，但扩大了停电范围。这种越级跳闸即属失掉选择性。
2.2速动性。由于发生短路故障时，短路电流的热效应和电动力效应会严重损坏设备，伴随而来的电压下降也影响用户的正常工作（如电动机的转速降低甚至停转），所以要求继电保护装置的动作要尽可能地迅速，以降低电气设备的损坏程度，减轻对正常工作的影响，也有利于系统运行的稳定。
切除故障的时间，包括继电保护装置的动作时间tbh与断路器跳闸所需的时间ttz之和。所以，为了保证快速切除故障，不仅要提高保护装置的速动性，还须采用快速动作的断路器。现在快速保护的动作时间可达0.02~0.03秒，断路器的最小跳闸时间（包括灭弧时间）可达0.05~0.06秒；所以切除故障的最短时间可达0.07~0.09秒。
应当指出，目前生产的继电保护装置，一般均能满足速动性的要求。但在某些情况下，速动性与选择性是有矛盾的，应统筹考虑。有时为满足速动性，可先使保护装置无选择性地快速动作，再辅助以自动重合闸装置来弥补无选择性动作的缺陷；有时为保证选择性，又不使接线过于复杂、增加造价，而宁肯使保护装置的动作带有一定的时限。总之，应视所保护设备的具体情况而定，不能盲目追求快速。
2.3灵敏性。是指保护装置对在其保护范围内发生故障或不正常工作状态时的反映能力。不论故障发生的地点和性质如何，保护装置都应敏锐的反映；也就是说，不但在最大运行方式下发生三相金属性短路时能可靠的动作，而且在最小运行方式下发生两项短路时也能可靠的动作。
2.4可靠性。这是对保护装置本身的质量要求。当在保护范围内发生故障时，保护装置应可靠动作；当在保护范围外发生故障时，则不应误动作。
由于保护装置误动作或拒动作都会造成严重后果，所以对可靠性要求很高。提高保护装置可靠性的途径有下列几点：
2.4.1保护装置的接线应尽可能简化，采用的继电器及串联的触点应尽可能少；
2.4.2 采用质量高，动作可靠的继电器和元件；
2.4.3提高安装和调试质量，加强维护管理。
一般讲，对反应故障、动作于断路器跳闸的保护装置，应同时满足上述四个要求；对反映不正常工作状态、仅动作于信号的保护装置，对速动性等要求可稍降低。
除上述基本要求外，还应适当考虑经济性和便于调试、维护等因素。
参考文献
[1]许正亚编.水利电力出版社.《电力系统自动装置》.南京电力学校.
[2]水利出版社.《电工学及电气设备》.浙大主编.
作者简介
程涛，男，1972年12月出生，籍贯：四川省西充县，1996年毕业于兴华大学，2006年6月参加工作，现从事配电线路检修维护工作。
