(辽宁津达线缆有限公司 112600)
摘要：为了检查电缆的质量，保证电缆的使用安全，在生产过程中及出厂前有很多检测项目，其中在护套结束出厂前要对电缆进行耐压试验。作为一种BTTZ防火电缆，其耐压方式与常规低压电力电缆有所不同，正确的处理好电缆端头是顺利完成试验的重要环节。GB/T13033.1-2007标准中规定，电缆耐压试验可以用交联耐压试验和直流耐压试验，交流耐压试验更接近BTTZ电缆运行环境。
关键词：BTTZ电缆；交流耐压试验;处理端头；
引言
BTTZ是重型防火电缆，由非绞合单根铜导体、无机物绝缘材料（电工级氧化镁粉）、铜护套组成。特点是：耐高温，防火，防爆，不燃烧（250℃时可以连续长时间运行，1000℃极限状态下可以30min短时间运行），并且载流量大，机械强度高，使用寿命长，一般可以用铜护套做为地线，不需要独立的接地导线。缺点是价格高，价格难度大，线体硬，施工不方便。
一、首先了解一下电缆型号标识：
1系列代号
1.1布线用矿物绝缘电缆------B
2.导体代号
2.1铜导体------------------T
3.护套代号
3.1铜护套-----------------T
3.2铜合金护套------------TH
4.结构特征代号
4.1轻型------------------Q
4.2重型------------------Z
.png)
图1--结构图
二、 BTTZ电缆的结构：
如图1所示：
1导体应是符合GB/T3956-2008的第一种普通退火铜材料且具有近似圆形截面的单根非绞合导体；
2绝缘应由紧压成型的矿物质粉末密实体组成，导体之间及每根导体与铜护套之间的绝缘标称厚度如表2规定：

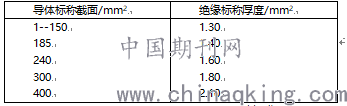

表2--氧化镁绝缘厚度
最小厚度不小于规定标称值的80%-0.1mm，其绝缘的电气性能应使成品电缆符合
GB/T13033.1-2007的试验要求，绝缘材料由电工级氧化镁组成。
3护套应为普通退火铜或铜合金材料，铜护套厚度满足表3要求：

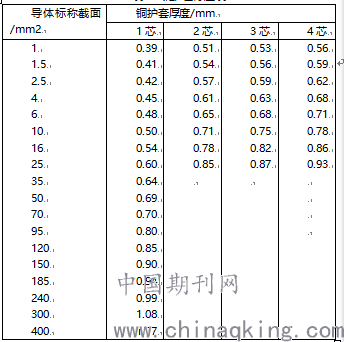

表3--铜护套厚度表
三.使用场合：
BTTZ电缆适用范围比较广，海上、陆地、室内外、地上和地下都可以应用，特别是在博物馆、超高层住宅、宾馆、商场、医院、机场、电视台，通讯枢纽工程、舰船、剧场、地铁、人防工程、人流密集的公共场所、易发生火灾的危险场所，以及钢厂、电厂、得到广泛应用。
四、耐压试验：
1、依据GB/T13033.1-2007标准,对BTTZ电缆交流耐压例行试验，条件要求：
除非另有规定，试验应在环境温（20±15）℃下进行。除非另有规定，试验电压应是频率为（49～61）HZ近似正玄波形的交流电压，峰值与有效值之比，偏差为，偏差为±7%；对于500v电缆（轻型）应施加交流试验电压2000v，对750V电缆（重型）施加交流试验电压2500v. 最小升压速度为150v/s，每次耐压持续1min，试验过程不应发生击穿。
2、具体操作如下：
工具准备：斜口钳、万用表、兆欧表、绝缘油、胶棒、电缆剪、烤枪，用斜口钳剥除端头铜护套露出导体，铜护套要做出喇叭口形状，导体之间以及与铜护套之间距离均等，导体根部尽量留出一部分氧化镁粉粉柱，可以大大避免相间放电和对铜护套放电。每根成品电缆，在未挤包外套之前，应全部浸在（15±10）℃的水中至少1h。绝缘电阻测量应在电缆从水中取出8h内完成。在电缆端部剥除铜护套露出导体后，应在端部施加临时性密封。绝缘电阻应在导体之间及全部导体和铜护套之间施加直流电压进行测量，直流电压应不小于80v并不超过试验电压的峰值电压，绝缘电阻的测量应在通电后1min进行。绝缘电阻（MΏ）与电缆长度（km）的积应不小于1000 MΏ .km。当电缆长度小于100m时，测量的绝缘电阻不小于10000 MΏ .如测量电阻较低，用明火对电缆端部600mm的长度范围进行烘烤去潮气，绝缘电阻达到要求时用胶棒在每根端头施加临时性密封。常用材料为硅油或者是变压器油（25#变压器油）喷在导体根部的氧化镁绝缘上面，起到隔离潮气的作用。用万用表测量每根导体通断情况。依据电线电缆电性能试方法GB/T3048.8-2007第6.2.2条要求进行连线：

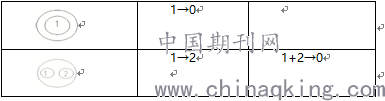

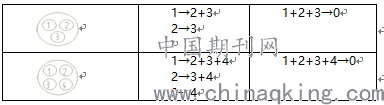

表4----耐压连线表
.png)
表4中“1,2,3,4”表示铜导体，“0”表示为铜护套，“+”代表电气互联。试验地线接铜护套，火线接铜导体，升至规定试验电压，轻型耐压2000v，重型耐压2500v，持续1min不击穿，将试验电压降至“0”位，按表4连线分别对铜导体进行耐压试验，均未发生击穿，视为耐压试验通过。并且要及时对耐压合格的电缆进行处理，剪掉多余部分，及时用封头胶进行封闭处理，并用热缩型电缆帽进行加固处理。电缆未挤出其他材料护套时，铜护套容易氧化，用塑料薄膜对其进行包装缠绕，可以保持其光亮外观。
结束语：施工过程中要注意电缆弯曲度控制，在桥架T形弯、L形弯、进出配电柜时用力要均衡，在处理弯曲时，按照按照说明的弯曲方法和力度进行冷弯，切不可人工强行弯曲。电缆在进行中间接头和终端接头时也要进行绝缘电阻检测，并相应的做驱潮处理，绝缘电阻合格后方可安装金具。
参考文献：
【1】《民用建筑电气设计规范》JGJ16-2008；
【2】《电力工程电缆设计规范》GB50217-2007；
【3】《矿物绝缘电缆敷设技术规范》JGJ232-2011；
【4】 GB/T13033.1-2007额定电压750v及以下矿物质绝缘电缆及终端；
【5】 GB/T3048.8-2007电线电缆电性能试验方法；
