一、引言
火电厂升压站中，母线是最核心的设备，它具有汇集、分配和传送电能的作用，它作为一根总干线，把机组主变压器输出的电能输送至电网。某厂220KV升压站甲站II母线原保护已到达使用年限，存在安全隐患，因此将其更换为南京南瑞继保电气有限公司生产的RCS-915E和许继电气有限公司生产的WMH-800A保护，组成双重化配置。改造时，母线及连接的边断路器依然保持运行状态，两套保护不能同时退出，只能逐个更换，作业危险点较多。这增加了工作进行的难度，既要完成改造，又要保证其他运行设备不误动，所以做好安全措施成为整个改造的重中之重。为了保证施工顺利进行，文章阐述了施工过程中应注意的问题和应实施的安全措施，提出了有效的施工方案。
本文以220KV甲站II母线保护A柜南京南瑞继保电气有限公司生产的RCS-915E为例，简单分析改造工作的安全措施。
二、RCS-915E母线保护原理
RCS-915E装置主要适用于3/2接线。该保护装置具有母线分相差动保护、断路器失灵保护功能，能瞬间切除故障，将故障范围缩小和经济损失减少。
1、母差保护

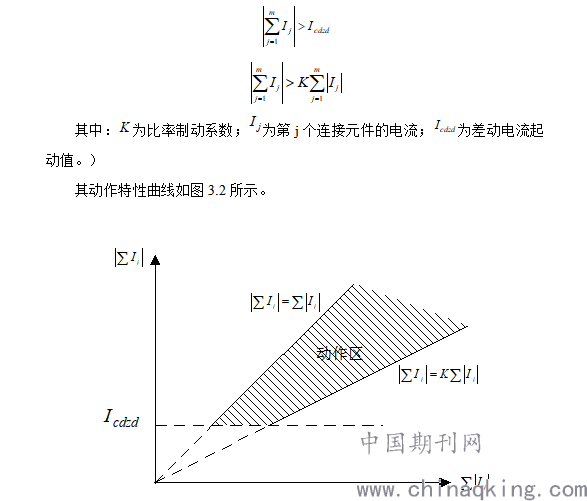

母差保护的动作原理是建立在基尔霍夫电流定律的基础之上的。把母线视为一个节点，在正常运行和外部故障时流人母线电流之和为0，而内部短路时为总短路电流。
.png)
2、失灵保护
装置的失灵保护与3/2接线的边断路器失灵保护配合，完成失灵保护的联跳功能。当母线所连接的某个断路器失灵时，该断路器的失灵保护动作接点提供给本装置。本保护检测到此接点动作时，经小延时联跳母线的各个连接断路器。
差动保护和失灵保护共用出口。
三、实施措施
（一）整个工作过程中应该注意以下几个原则性问题：
1、避免走错间隔，在相邻的B柜工作导致母线无保护运行；
2、工作时做好拆除接线的绝缘措施，禁止CT二次回路开路，PT二次回路短路；
3、拆除原有接线时核对旧图，做好记录。
4、拆除旧屏、安装新屏时要注意不能误碰运行设备；
（二）准备工作
1、开工前认真阅读新屏保护装置说明书，依照旧图和新设备出厂图设计本次改造图纸。
2、检查运行人员所布置的安全措施
1）检查工作地点所设计的屏柜两侧屏柜是否有“运行设备”提醒标识。
2）检查本次工程所涉及屏柜的保护压板是否退出。
3）检查装置电源确已切断，检查打印机交流电源已切断。
3、核对并确认旧屏上的电缆走向及用途。
4、拆除旧屏
1）电流回路接线拆除
电流回路接线安全拆除是本次工作的关键。
一方面，因与甲站II母线连接的边断路器213~263未退出运行，断路器CT二次侧一直存在电流。若直接在旧屏进行电流回路的短接，安全性较低。因此，对本次工程须在各断路器的CT端子箱内，先将相关电流回路在CT根部短接。
另一方面，在断路器CT端子箱内工作时，避免短接错误电流回路，如至母差保护B柜的回路，防止运行设备误动作。因甲站设备投产年代久远，需要逐根电缆核对，并拿钳形电流表对回路逐个确认，在确无电流后再进行分组拆除。
2）保护出口接线拆除
原母线保护A柜出口接线通过屏柜间短接线转至B柜，同B柜保护出口并联再至各断路器保护柜。为了防止误跳断路器，拆线时需谨慎核对，逐个进行。拆除B柜接线后，测量A柜对应接线正电或负电消失，便可确认所拆接线正确。
3）电压回路接线拆除
由于存在甲站II母线PT电压转接至213~263断路器保护屏的接线，拆除时注意将由接线端子连带接线整体拆下，避免断路器保护电压回路断线。
4）报警信号接线拆除
将至总控系统的信号线拆下，并用绝缘胶布包好。
5）对交、直流回路接线进行拆除
四、总结
3/2接线母线差动保护在母线及边断路器不停电的情况下进行很容易导致保护误动及其他安全事故。改造前提前做好事故预想，关键做好自理的安全措施，规范执行继电保护安全措施票。工作组成员在改造过程中同样要小心谨慎，反复核对确认。工作结束后，依据措施票逐个恢复措施，做到万无一失。另外，工作结束后务必要对各组电流回路核相，保证CT极性相序正确，以免差动保护动作。
