一起断路器本体三相不一致保护试验异常引发的思考

发表时间:2020/6/30   来源:《当代电力文化》2020年第3期   作者:李世伟 刘红梅
[导读] 本文主要论述了我局在完善断路器本体三相不一致保护
        摘要:本文主要论述了我局在完善断路器本体三相不一致保护,在试验时三相不一致保护动作跳闸跳开断路器后三相不一致保护动作手动无法复归,断路器操作箱内HWJ励磁与断路器位置实际位置不一致情况。由于厂家设计图纸不合理,动作过程中出现电阻不匹配,导致存在寄生回路,并提出了整改方案。
关键词:本体三相不一致;寄生回路;电阻匹配


0.引言:
        2019年3月我局在完善220kV蔓桥Ⅰ、Ⅱ回线ABB断路器无本体三相不一致回路反措工作。在完成所有接线进行试验时发现主控室断路器操作箱,在本体三相不一致保护动作后位置异常,OP等和跳位灯同时点亮。同时K35、K36时间继电器和K37、K38出口中间继电器不能返回。按下复归按钮后三相不一致动作信号不能复归。
        合上第一(二)路控制电源,断开第二(一)路控制电源,退出LP31(LP32)第一路三相不一致功能压板和LP33(LP34)第一路三相不一致出口压板。就地合上断路器A相,断路器合上后见“远方/就地”切换开关切换至“远方”位置。主控室断路器操作箱仅仅Ⅰ(Ⅱ)路OPA灯点亮,投入LP31(LP32)和LP33(LP34)压板后,三相不一致保护延时2S动作跳开A相,此时断路器三相不一致保护箱时间继电器K36(K35)和中间继电器K38(K37)不能返回。主控室断路器操作箱操作箱指示灯点亮情况见表1所示。
        B、C相试验方法同A相,第二组本体三相不一致保护试验相应见本段落()内继电器和压板。
        注:本文中所画的电气接线图仅仅画出三相不一致原理图和断路器A相的分合闸回路。

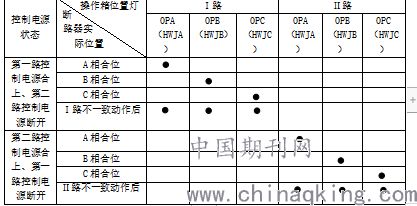

                                        表1  断路器操作箱指示灯点亮情况
造成该问题有以下两方面原因:
1、本体三相不一致机构箱内的时间继电器、中间继电器动作功率不满足要求;
2、二次回路设计不合理或接线错误。
1.继电器动作功率测试
        分别对两组线路本体三相不一致机构箱内的时间继电器,中间继电器的动作电压、返回电压、动作功率等进行测试,测试数据见表2。


                                        表2  断路器本体三相不一致测试数据
2.二次回路检查
2.1检查过程

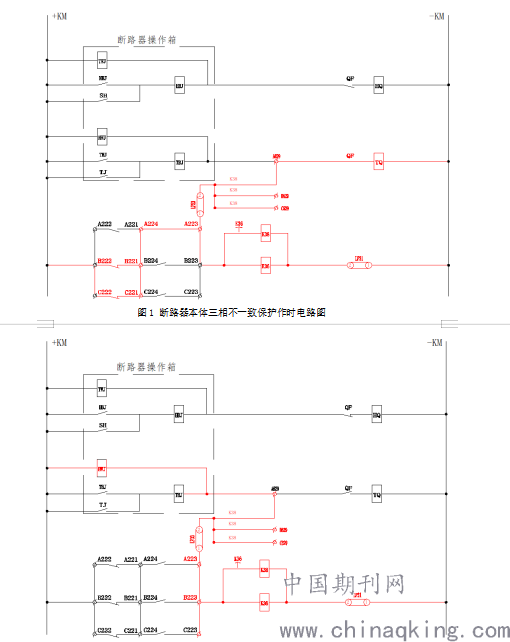

2.1.1合上A相断路器,B、C相断路器在分位,满足三相不一致动作条件,电路按图1中红色电路导通,本体三相不一致保护动作跳开A相断路器。
2.1.2本体三相不一致保护动作后,不一致状态解除,但由于K36、K38继电器还未返回,由于HWJ与K36、K38电阻不匹配,导致HWJ、K36、K38分得的电压大于其动作值,导致断路器实际在分位,HWJ继电器动作,K36、K38继电器无法返回。电路图按图2红色电路导通。
2.1.3三相不一致保护动作时,K36、K38继电器励磁,断路器由合闸位置变成分闸位置,不一致状态由图1转态切换图2状态,由于HWJ和K36、K38电阻不匹配,导致K36、K38继电器动作后不能返回。构成的电路图见图2,所以出现了三相不一致保护动作跳开断路器后HWJA、HWJB、HWJC都励磁。从而出现了表1所示状态,三相不一致保护动作后OPA、OPB、OPC指示灯均点亮的情况。
2.2故障原因确定
2.2.1在三相不一致保护动作后,在图2所示状态,用万用表对电路进行测量得到表4数据。从表4数据分析可得K36、K38继电器两端电压为129.2V大于其返回电压48V,因此继电器不会返回为正常现象。
2.2.2在图3所示状态,退出LP31或LP33任意一块压板时,K36、K38继电器返回,主控室OP灯也恢复正常。

                                         图2 断路器本体三相不一致保护动作后电路图

3.结论:
         造成本体三相不一致保护动作后相关继电器无法复归,断路器操作箱OP(HWJ)灯指示灯指示异常的原因为HWJ继电器与本体三相不一致时间继电器、出口中间继电器电阻不匹配的原因造成的。但是最主要的原因还是二回路设计不合理,导致该电路和不同的断路器操作箱配合时可能存在寄生回路,从而出现新加装的本体三相不一致时间继电器、中间继电器和断路器操作箱的HWJ不能返回情况。
4.改进方案

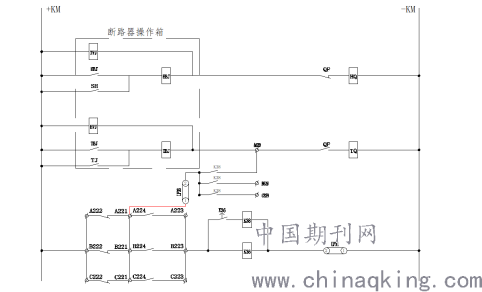

         4.1.整改后接线如图3所示,将LP33:1接线改接至A224位置,将LP34:1接线改接至A234位置。更改接线后三相不一致保护要出口,至少要有一相断路器在合闸位置断路器才能出口。断路器本体三相不一致保护动作后,断路器实际已经分开,断路器的辅助常开触点断开,切断HWJ与三相不一致时间继电器、出口中间继电器的回路,所以相关继电器返回,不会存在继电器电阻不匹配导致的无法配合的问题,且此方案已经得到厂家的回函确认。
         4.2.由于厂家已经在云南电网多个供电局开展了此项工作,建议对2019年3月以前完成的断路器三相不一致开展排查整改,已消除设备存在的隐患。
                                图3  断路器本体三相不一致改进后原理图











参考文献:
[1] 黄远飞、彭泽华.断路器本体三相不一致保护设计分析(J)南方电网技术,2012(04)
[2] 北京ABB.LTB245E1-1P-50KA生产断路器说明书[Z].北京ABB高压开关有限公司
[3] 北京ABB.断路器三相不一致功能完善图纸。
[4] 南瑞继保.CZX-12R操作箱厂家图[Z].南瑞继保工程技术有限公司







作者简介

李世伟(1988年12月),男,蒙自,大学本科,工程师,高级技师,三级技能专家、三级助理技术专家,从事继电保护检修工作  邮箱:415620972@qq.com,电话:15911345261

刘红梅(1973年6月),女,文山,大学本科,中技讲师,从事变电运行、继电保护教学培训工作
