摘要：注水井注水在油田生产中随着油田的开发，油田含水不断增加，产液量也与日俱增的情况下，为油田增产、稳产起着至关重要的作用。注水井洗井质量的好坏严重影响注水效果，也势必会对油田生产造成重大影响。通过注水井洗井多效可控放空头，解决了由于受罐车限制难以保障的洗井受限的问题。恢复或是提高了洗井质量，为油田高产稳产保驾护航发挥作用。
关键词：注水井；洗井 ；多效可控放空头
注水井作为在油田开发中所担负的任务就是按照开发设计法案的要求能够注够水、注好水。注够水就是要保持油层一定的吸水能力，按照总配注量、配注方案的要求完成实际注水量，实现注采平衡；注好水，就是在注够水的基础上，尽可能的实现分层注水，要有较高的注水合格率，严格按照分层配注水量的要求完成分层注水量①。但是在长期的注水过程当中，第六采油厂第二油矿注水井采用的都是由于油井采出来的污水，经污水处理站净化后再进行回注，回注污水水质的影响对注水效果的影响；再有就是更换阀门、管线等操作时有杂质、落物、水井作业、管线长期密闭生产时管道壁产生的腐蚀物，也会对注水照成严重的影响。因此，要保持好合格的注水量、完成好注水任务，注水井的洗井工作起着尤为重要的作用。
注水井的洗井外排水量由洗井罐车装载，一次只能接一罐车水，一旦罐车装满就要关井倒罐。同时也增加了来回接管时间以及洗井的非连续性，造成洗井时间延长。因此，对注水井洗井外排设备的改进是非常有必要的。
1 注水井单井单罐车洗井弊端
注水井单井单罐车洗井的连接方式是通过注水井放空管线连接出来的一根高压管与罐车相连接。受单根管线影响，一次只能接一罐水。注水井单井单罐车洗井弊端可以从两方面说起：
1.1 车辆因素
现场使用罐车的型号耐力牌HSJ5251GYY,最大装载量是11940Kg，而在现场实际应用过程中时，罐车的装载量往往达不到最高值，只有10 M3左右，注水井洗井时排量应由小到大，一般为15-30 M3/h②。洗井过程中按照洗井标准排放量在 ：
第一阶段：洗井排量在15~20M3/h
第二阶段：洗井排量在20~25M3/h
第三阶段：洗井排量在25~30M3/h
实际洗井过程中用罐车洗井根本达不到标准要求的理论排量标准。
1.2 设备因素

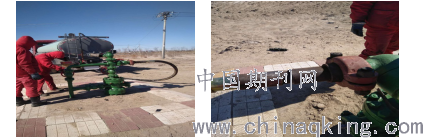

现场使用的洗井设备是一根用卡箍连接的软管跟罐车相连接，即单井单罐车洗井。洗井过程中由于受到装载量的限制，洗井进程在装载完一罐车后，必须关闭井口放空阀门，取下罐车上的连接管重新换接下一辆罐车，再开井进行还未完成的洗井作业，不能保证洗井的连续性。（在注水井管理规定中提到把好两关：1、把好注水质量关；2、把好平稳操作关，注水井的工作制度必须“连续”“稳定”，波动次数少，压力升降度平稳④。）
.png)
1.3功能缺少
原来的管线上没有取样装置，操作人员在取水样时都是通过洗井车的放空管来接洗井外排水，会因为是从罐车里排出来的，而导致水样跟现场取的出现误差不准确。水量的大小难以控制，使操作人员在录取水样时经常出现冬天一身冰夏天一身水，还影响了环保问题。
2 改进的内容

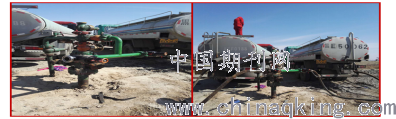

受罐车洗井时需要倒罐车关井时间过长，以及注水井频繁开关井对地层、井下设备的影响启示，利用生产中结余下来的高压水管线，加装一个弯头、一个三通，两个250闸板阀和一套取压取水样装置，制作出来注水井洗井多效可控放空头，其结构如下图：
2.1装置的工作原理：
通过加装弯头下部连接40CM的直管，在其下端焊三通，三通的另两个出口分别焊有30CM 直管和卡箍半片，形成了一个三通装置.通过三通装置，将井底反流出来的洗井液进行分流，最后250阀门进行可控外排。新安装的放空取样装置，既可以录取反流压力，还可以根据取样结果判断水质是否合格，洗井达到的效果如何。
.png)
3 解决问题：
开关井倒灌的时间由原来的15分钟缩减为0。使洗井过程当中不须停井倒罐车，确保罐车连续接外排污水，提高了洗井的连续性和压力的稳定性，减少了员工频繁开关井的操作。也可以同时两台车一起接水，增加了外排污水的总排放量。从而能够严格按照洗井标准对井下设备管线进行井下冲洗，有利于井下污染物、堵塞物的清除，达到更好的洗井效果。为油田保质保量注水提供有力基础。
新加装的取压取样装置，可以有效地帮助操作人员观察外排污水的压力，在干净环保的操作中录取洗井前、中，后不同阶段的洗井水样，更好的观察洗井时进出口水质是否一样是否达到洗井标准。
这种设备还广泛适用于以下问题的井：
⑴排液井转注前 ⑵因某种原因停注24小时以上的井⑶注入水质不合格的井 ⑷到洗井周期的井（5）动井下管柱的井 ⑹完不成注水任务或是注入量明显下降的井 ⑺注水井调配前后的井⑤。
4 取得效果
通过注水井洗井多效可控放空头的现场应用，缩短倒灌的关井时间，避免了频繁开关井的压力对井下注水设备、油层的影响，延长了连续洗井大的时间，更有力于高效保质保量的完成洗井任务。同时为操作人员在录取压力和水样时提供了便利条件，解决原先取样取压难的问题。
5 结论和认识
虽然注水井洗井多效可控放空头的现场应用取得了效果，但是由于现在使用的注水井250高压闸门过于厚重，操作人员在安装时会费力，在条件允许情况下可以更换轻便一些的高压设备。注水井的洗井也会由地层水随着洗井液排出来，吐水完全是靠地层压力将地层水排出来，由于井口无计量设备，只能靠估值，会产生误差。所以，下一步的方向是将洗井设备加装计量水表，使洗井设备实现集计量、取样、取压、分流可持续洗井多效功能，能更好服务于油田生产，发挥更大作用。
参考文献：
①油气藏动态分析 ，潘晓梅 陈国强，北京：石油工业出版社.2012.
②③④⑤采油工艺技术 ， 邹艳霞，北京：石油工业出版社.2006.
