摘要：本文主要介绍X-GSS（Gloal Sales System全国销售系统）项目在平地机中应用，X-GSS系统中包含的功能模块。X-GSS系统的完善主要包含产品备件服务图册系统的数字化制作、管理和发布等。X-GSS系统上的零部件图册、操作与保养手册系统意在使用户随时随地了解、查询、各类型的平地机结构件，也能更快更准确的导出购买所需的零部件。因此，X-GSS系统项目的上线，大大提高了公司备件服务的准确性，及时性。
关键词：X-GSS 平地机 零件图册 手册
1 引言：
随着现代机械行业的发展，越来越注重备件服务领域的优质性，由于早期零部件图册和手册是纸质版的，对于客户及服务人员而言，携带不方便等原因。为满足国内外客户及相关人员的需求，现公司推出X-GSS系统，方便查询了解车辆的相关信息，实现一机一册。
2 X-GSS系统功能
目前X-GSS系统主界面包含用户、语言、购物车、首页、车辆查询、车型快查、零件查询等链接方式。
2.1 系统主界面
1.用户：个人信息、密码管理、我的收藏、我的反馈、提交反馈、退出系统。
2.语言：目前系统上有中文、英文、俄文、葡萄牙语、德语、阿拉伯语，六种语言可以进行切换。
3.购物车：根据需要购买的零件加入到购物车后，调整所需的数量，可删除、可保存、可导出表格形式。
4.首页：当界面浏览到图册手册及其他界面后，点击首页即可回到主界面继续查询。
5.车辆查询：（输入PIN/VIN码）
6.车型快查：（输入产品型号）
7.零件查询（输入零件或手册）

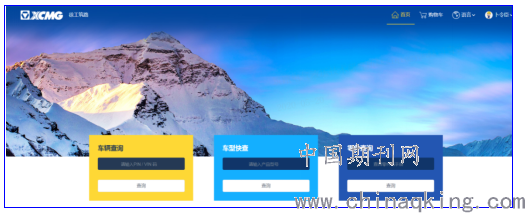

如图1所示，用户可以根据上述三种查询方式，查询所需的零部件图册，操作和保养手册以及3D模型所在的具体位置等信息资料。
.png)
图1
2.2图册手册文档构成
根据三种查询方式输入车型后，点击查询，系统跳转到默认的零件图册界面，用户还可以选择手册文档（操作手册、维护与保养手册）及其他文档（保养件清单、易损件清单），下面对每个组成部分内容进行说明。
2.2.1零件图册结构
以GR1653工程系列平地机电气系统为例：
平地机零件图册结构包含22个模块，发动机系统、发动机机罩、手制动操纵、座椅、驾驶室、液压系统、操纵台、铲刀总成、作业装置、摆架、机架、电气系统、前桥、油箱总成、传动系统、涂装与标志、操纵箱总成、空调、后松土器、前推总成、前配重、后配重，以上都是一级拆分系统，有的还需要进行二级拆分。根据集团的球标的规范性要求，图册球标统一制作。

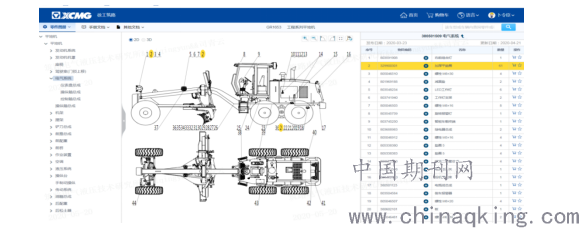

如图2所示：左侧是各系统模块，中间是2D、3D模型，右侧是零件明细表
点击左侧-电气系统，展开需拆分的二级总成，先拆电气系统的一级零件，包含右前组合灯、左前组合灯、LED工作灯、旋转报警灯等44个不同的零件。
中间窗口用户可以选择2D模型或3D模型。在2D模型下，可以选择放大、缩小、向左旋转90度、向右旋转90度、全屏、恢复初始位置功能；3D模型可以选择放大、缩小、全屏、缩放所有零件至可视范围、放大选定零件、隐藏选定零件、隐藏其他零件、显示所有零件、隐藏球标、恢复初始位置等功能。
用户可以点击右侧物料明细表中的任何一个物料编码，物料明细表序号会自动点亮对应2D或者3D图上的球标，而且系统会识别所有一样的球标序号，并标注颜色。用户点击2D或者3D图上的球标，系统也会根据所选球标号点亮明细表物料编码。
明细表中包含球标序号，物料编码，名称，数量，操作(加入购物车、收藏)，用户根据实际需求，进行调整数量，加入购物车或收藏等操作。用户还可以点击物料编码旁边的+号，进行展开查看物料的详细信息，包含详情、替换关系、备注、适用机型、供应商编码等信息。
.png)
图2
如图2，电气系统的二级零件，二级总成有仪表盘总成、操纵箱总成、控制箱总成。仪表盘总成包含组合开关、钥匙开关、仪表盘线束、组合仪表等10个不同的零件；操作箱总成包含操作面板、插座、按钮、发动机诊断翘板开关、发动机诊断指示灯、操纵箱线束、红色指示灯、孔塞、盖板等14个不同零件；控制箱总成包含控制箱体、闪光继电器、继电器座、保险丝盒、控制箱线束、NanoBCU控制器、金属压紧扣具等9个不同的零件。
2.2.2手册文档结构
手册文档目前包含操作手册、维护与保养手册两种。
平地机操作手册包含产品概述、安全规程、操作、运输与贮存、技术参数。
产品概述主要包含关于手册、术语定义、主要用途及使用条件、整车构成、主要部件介绍、外型尺寸、产品标识等；安全规程主要包含安全规定、一般安全注意事项、操作安全注意事项、安全行驶注意事项等；操作包含部件位置、部件说明、操作工作装置、操作使用等；运输与贮存包含运输、贮存与防护等。
平地机维护与保养手册包含安全说明、维护与保养得概述、油料与润滑、易损件、部件的维护与保养、钢结构的检查、故障诊断、变速箱、桥的维护与保养。安全说明包含维护人员职责与要求、维护设备与工具、安全注意事项、检查维护与记录要求等；维护与保养得概述包含维修与保养得项目、维修与保养得位置等；
油料与润滑包含平地机的清洁、润滑、油位检查、补给与更换、废弃油料、润滑脂的处理等；变速、桥的维护与保养包含变速箱的维修与保养、桥的维修与保养等。
2.2.3.其他文档
其他文档包含保养件清单、易损件清单。
易损件清单是根据易损件工作时长统计出的，包含一些O型圈、蓄电池、链条、轴承、机油滤清器滤芯、倒车报警器、回转支承等零件。用户可以根据易损件的工作时长，将所需各零件加入购物车，以便备件，明细表可保存可导出。
3.X-GSS系统的意义
以“围绕聚焦市场，聚焦短板”为导向，要快速补齐在备件服务领域的短板，提升数字化水平和能力，按照“三有一可”的发展要求做好备件信息系统；要以客户为中心，与事业部发展战略相结合，夯实各项管理基础，夯实技术升级，夯实配套件半外协化的要求；要做好数字化支撑，注重人才培养，抓住时间节点做好徐工X-GSS项目。
X-GSS系统是经过徐工集团、各个子公司的开发团队，制定X-GSS项目的整体规划和实施方案，包括软件系统和管理提升，而前期工作需要大量的人力去准备，负责信息系统的调研对接，结合业务蓝图，负责编制X-GSS系统与PDM、ERP、MES、CRM等系统的集成业务方案，并确保系统集成的有效性，高质量的支撑X-GSS系统的落地；负责快速部署实施过程中所需硬件、服务器、数据库、网络、云资源等，按照时间节点高质量完成；完成系统测试与线上部署工作，包括培训环境、测试环境、和生产环境的系统安装、配置和验证，并做好各测试阶段的意见反馈、资源保障及数据准备等工作。系统开发完善后，备件服务信息领域需要做各产品各机型的零件数据、拆分二维图及3D图，完善各类信息，将物料信息变更及时准确的导入X-GSS系统，保证系统数据的准确性，图册及手册文档会更随更改通知有相应的版本升级，方便维护查询老版本的资料。
X-GSS系统的推出，全面提升公司备件服务的准确性、及时性，全力构建徐工全球数字化备件服务信息系统，以打造“数字化产品”的理念为全球客户提供一个精准、增值、满意的全生命周期备件服务信息系统。聚焦产品备件服务图册系统数字化制作、管理、和发布的3大环节的能力突破，积极拓展新一代信息技术在备件服务领域的融合运用。
参考文献：
[1]PerryJT等著.陈锡药等译.电子商务新视野[J].北京：机械工业出版社，2002年，第一版：15-16.
[2]唐新蓬.汽车总体设计[J].北京：高等教育出版社，2010.4:20-130.
