（呼伦贝尔山金矿业有限公司 内蒙古根河市 022357）
摘要：电子皮带秤作为一种连续动态累计计量的称重设备，精度的因素不仅有来自与电子皮带秤产品本身，而且还来自于所安装依附的皮带机的运行状况对电子皮带秤计量的影响。由于影响皮带机运行状态变化的因素很多，运行状态也不是一成不变的，因而电子皮带秤的精度，特别是累计精度难以保持长时间的稳定，因此经常性地对电子皮带秤的校准工作是一项不可缺失的工作环节。本文就呼伦贝尔山金矿业有限公司867皮带动态链码校验装置的应用实现进行简要分析。
关键词：电子皮带秤；动态链码；校验装置
由于电子皮带秤是一种动态计量设备，其校准方式不像静态衡器那样方便，实物校准受制于消耗人力物力太大，而且不易实施，因而皮带秤的精度维持一直以来就是一个长期未能解决的难题。解决皮带秤动态校准的最有效措施是确定一种既能大幅度地降低人力物力成本，又能有效保障电子皮带秤动态精度的校验方法，我们经过深入的调研和分析，最终确定采用一种皮带机电子秤动态链码校验装置对我公司867皮带秤进行日常的校验及校准。
一、工作原理及现场实物图
工作原理：本次采用链码规格为30kg/m,总长度为8.2m,该装置安装于皮带秤位置的进入端，非工作状态时，链码在保护箱内，可以有效避免尘污的侵蚀。工作状态时链码被放出保护箱铺设于皮带秤上方，使得皮带秤受到均匀的每米30kg重力载荷。当皮带运行一定的长度，比如校准长度为100米时，标准累计值为30*100=3000(kg)即3t,将皮带秤实际显示值按此标准值进行校准就完成了皮带秤的校验工作。
.png)
现场实物图
二、校验过程
1、首先进入计量显示仪表中设定计量段长度（电子皮带秤的有效计量长度）和带长值（皮带的周长）。
2、皮重校准：
.png)

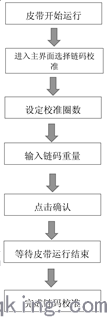

3、链码校准：
.png)
三、效益分析
1、与实物校验比较节省的人力物力：
实物校验所需人工：6人6个小时
该动态链码校验装置校验所需人工：1人1个小时，每次校验可节省人工35人小时；按每月进行4次进行核算，可节约人工140人小时。
2、效果分析：
未使用该装置前，电子皮带秤精度很难长期有效控制，采用该装置后，电子皮带秤精度可保持在动态精度0.5%以内，有效的保障了电子皮带秤的计量精度。
四、结束语
动态链码校验装置安装方便，操作简单，维护量小，自动放码和收码，不需要人工搬运、安装，节省人力、物力；检验精度及可靠性优于挂码、砝码等模拟校验装置，为动态校验方式。投入后，可替代实物检验方式，大幅度降低校验工作的人力物力成本。
参考文献
[1]JJF 1071国家计量校准规范编写规则.
[2]济南一合测控科技有限公司.YH8212P-D12/D52称重控制器操作手册.
[3]济南一合测控科技有限公司.30kg/m动态校验链码装置使用、设计说明书.
