摘要：电锅炉也称电加热锅炉、电热锅炉，顾名思义，它是以电力为能源并将其转化成为热能，从而经过锅炉转换，向外输出具有一定热能的蒸汽、高温水或有机热载体的锅炉设备，电锅炉本体主要由电锅炉钢制壳体、电脑控制系统、低压电气系统、电加热管、进出水管及检测仪表等组成，随着科学的发展，电锅炉也随之增多，且功能越来越强大。
关键词：电锅炉；锅炉设备；检测仪表
中能化工股份有限公司现有的化工用节能型热电锅炉，在加热水的过程中，可能出现气压泄露的情况，容易把内部加热的蒸汽等放出外界，使内部水的温度保持时间过短，密封性程度低，保温效果差，且加热时间过长，无法高效的加热水，且由于长时间加热容易造成电源的浪费，能耗较大。为实现上述目的，提供如下技术方案。
一、技术方案分析
中能化工提供一种具有恒温功能的化工用节能型热电锅炉，该装置中通过设置加热杆部件，设置加热杆，通过加热杆提高加热丝与水的接触面积，进而提高加热效率，进一步提高加热面积，提高加热速率。
技术方案在于：一种具有恒温功能的化工用节能型热电锅炉，设有锅体、入水口单向压力阀、出水口单向压力阀、保温层、加热丝、加热杠和固定柱。
保温层：所述保温层设置于所述锅体的内部，其外径略小于所述锅体的内径；
电加热丝：所述电加热丝镶嵌在所述保温层内壁的中部，设有两排，左右对称设置；
加热杆：所述加热杆与所述电加热丝安装在一起，沿电加热丝的表面从上到下均匀的设有多个；
入水口单向压力阀：所述入水口单向压力阀安装在锅体的顶部，并与锅体的内部相连通；
出水口单向压力阀：所述出水口单向压力阀安装在锅体的侧面底部，同样与锅体的内部相连通；
固定柱：所述固定柱为圆柱体，其安装在锅体的内部，位于保温层底部的圆心位置；
搅拌风扇：所述搅拌风扇套装在固定柱之上，并能以固定柱为圆心进行旋转。
进一步方案：还包括凸块，所述凸块设置在加热杆的表面，均匀设置多个。
进一步方案：还包括定位板和通孔，所述定位板通过螺接同样套装在所述固定柱之上，位于所述搅拌风扇的上方，所述通孔位于搅拌风扇的表面。
进一步方案：所述加热杆有一定的向下倾斜角度，倾斜角度在120°。
二、有益效果
（1）、该装置中通过设置加热丝部件，保温层覆盖于电锅炉外壳的内壁，且两排加热丝呈“对称”结构分布，通过两端的加热丝将内部的水分快速的从两侧加热，改进了以往的底部加热格局，使水温快速的相互加热，提高加热速率；
（2）、设置加热杆，三个加热杆呈“一百二十度”角倾斜，且八个凸块呈“凸”状嵌合于加热杆的上下两端，通过加热杆提高加热丝与水的接触面积，进而提高加热效率，且八个凸块的对称设置，进一步提高加热面积，提高加热速率；
（3）、设置入水口单向压力阀和出水口单向压力阀双重结构设置，通过入水口单向压力阀和出水口单向压力阀的双重结构使内部的压强稳定，防止蒸汽从进水口与出水口中与外界接触，迫使内部温度不被泄露，形成保温范围，延长内部水的温度保持时间；
（4）、设置活动扇叶，活动扇叶与固定柱活动连接，且活动扇叶呈“弧状”结构设置，通过活动扇叶与固定柱的活动连接，使弧状的活动扇叶贴紧保温层内壁进行旋转，使内部水能快速的旋转搅拌，且通孔的设置使水具有多种流动途径，提高水活性，加快水的加热效率。
三、附图说明
图1为结构示意图；
.png)
图2为内部结构示意图；

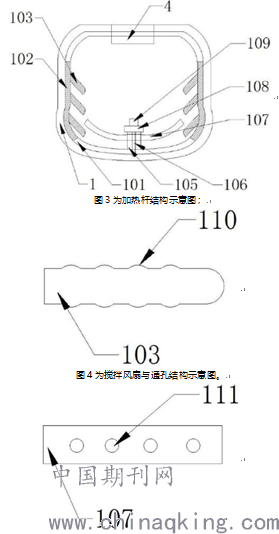

附图标记说明：1-锅体、2-入水口单向压力阀、3-出水口单向压力阀、4-控制面板、101-保温层、102-电加热丝、103-加热杆、105-固定柱、106-信号线、107-搅拌风扇、108-限位板、109-温度传感器、110-凸块、111-通孔。
四、具体实施方式
参考图1-4，设有锅体1、入水口单向压力阀2、出水口单向压力阀3、保温层101、电加热丝102、加热杠和固定柱105，保温层101：所述保温层101设置于所述锅体1的内部，其外径略小于所述锅体1的内径；电加热丝102：所述电加热丝102镶嵌在所述保温层101内壁的中部，设有两排，左右对称设置；
加热杆103：所述加热杆103与所述电加热丝102安装在一起，沿电加热丝102的表面从上到下均匀的设有多个。
入水口单向压力阀2：所述入水口单向压力阀2安装在锅体1的顶部，并与锅体1的内部相连通；
出水口单向压力阀3：所述出水口单向压力阀3安装在锅体1的侧面底部，同样与锅体1的内部相连通；
固定柱105：所述固定柱105为圆柱体，其安装在锅体1的内部，位于保温层101底部的圆心位置；
搅拌风扇107：所述搅拌风扇107套装在固定柱105之上，并能以固定柱105为圆心进行旋转。
进一步方案：还包括凸块110，所述凸块110设置在加热杆103的表面，均匀设置多个。
进一步方案：还包括定位板和通孔111，所述定位板通过螺接同样套装在所述固定柱105之上，位于所述搅拌风扇107的上方，所述通孔111位于搅拌风扇107的表面。
进一步方案：所述加热杆103有一定的向下倾斜角度，倾斜角度在120°。
在上述结构的基础之上，还可以增加电控功能，使电锅炉达到智能化的效果，可以在锅体1上设置控制面板4，在锅体1内部设置温度传感器109，通过信号线106使两者相连。本公司选用的控制面板4为三菱FX1S系列PLC，温度传感器109则选用江苏润仪仪表有限公司生产的铂热电阻温度传感器109，通过信号线106的信号传递和交互，实现温度智能化显示和控制。
