摘要：建筑给排水工程施工中，卫生间排水设计方案多采用异层板下排水，这就要求管道穿楼板安装。常规做法是在楼板上预留相应大小尺寸的孔洞，待管道安装完毕后，再将管道周围余留的空隙托模，用混凝土二次填补。与常规做法不同，现在排水施工还未大面积推广但是效果很好的是U-PVC防水套管。本文将从施工工艺、造价等方面对常规做法与采用U-PVC防水套管做法进行比较，以证明使用U-PVC防水套管在建筑给排水施工中的优越性和必要性。
关键词：U-PVC防水套管；优越性；必要性
1、给排水管道安装常见问题
笔者之前做过的几个项目，劳务分包为节约人力成本，在给排水施工中预留洞常采用常规预留孔洞做法。但从现场实际来看，传统方式存在以下几个问题：
1、以往预留洞口要用到钢制套管。钢筋绑扎完成后，混凝土浇筑前将钢制套管按照图纸固定在模板上，待混凝土成型后敲掉钢套管，虽然有重复利用，但是拔掉钢制套管过程中进场损坏钢制套管。结果一个工程下来会发现钢管耗费很大。
2、固定钢制套管时往往是用钢筋工扎丝和木工钢钉固定在模板上，很不牢固，人不小心碰到就会有套管的整体偏移，以往就出现过，待土建浇筑完混凝土后，忽然发现某个套管被踢到一边，只有在浇筑好的混凝土上定位开洞，费工费时，十分麻烦。
3、在管道安装后就要将管道与管洞之间空隙填补，现浇板预留洞填塞前，应将洞口清洗干净、毛化处理、涂刷加胶水水泥浆作粘结层。洞口填塞分二次浇筑，先用掺入抗渗抗裂的微膨胀细石混凝土浇筑至楼板厚度的2/3处，待混凝土凝固4H蓄水试验；无渗漏后，用掺入抗裂防渗剂的水泥砂浆填塞。也就是需托模多次补洞，破坏混凝土整体性，补洞时容易漏浆，很难清理，且底部又不平整，费工费时，工效极低，而且极易造成管道周围难以修补的渗漏。从而影响卫生间防水质量，影响房屋交付。
针对出现的一些问题，根据近几年的施工经验，结合项目实际，提出了另一种给排水预留洞施工工艺，即采用U-PVC防水套管预留，混凝土与管道一次成型。杜绝了渗水后患，提高房屋质量。
2、U-PVC防水套管在建筑给排水工程中的应用
2.1 U-PVC防水套管简述

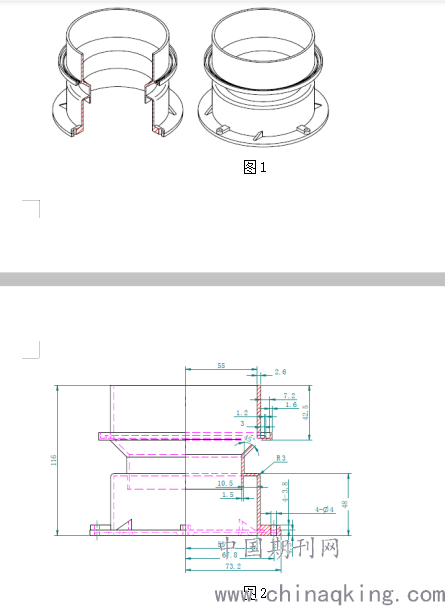

U-PVC防水套管（图1）选用高强度、高耐性、高抗冲击硬质聚氯乙烯材料制成，使其自身达到耐水压强度，耐外压强度，耐冲击强度的特质。U-PVC防水套管改变了原有只靠翼环防漏的缺点，内部结构独特（图2），外部4个固定钉眼和一周的接触凹槽，与混凝土接触面更加严密吻合。无须托模补洞，预埋，补洞一步到位，楼板上下层完全隔离，与混凝土形成一个整体。即使混凝土和PVC管材膨胀系数不同，最终也不会有渗水的隐患。
图1
.png)
图2
2.2 U-PVC防水套管应用的原因
选择U-PVC防水套管是因为可以在控制成本的前提下给业主提供更高质量的产品。按照江苏省定额号6-2973计算得出常规方式预留套管每综合单价在49元左右，而采用U-PVC防水套管每个套管的综合单价不到10元，单个套管节省费用80%以上。在成本节约的基础上因为U-PVC防水套管与混凝土一次成型，防渗效果更好，施工工艺更加先进。
2.3 U-PVC防水套管安装施工工艺
2.3.1 预留
待土建模板敷设完成后，根据土建定位轴线，依照卫生间定位图及卫生器具定位尺寸，用卷尺开始定位。定位好尺寸用墨斗弹线。按照弹好的线将相应尺寸的PVC防水套管用钢钉固定在模板上，然后将套管内塞满锯末，用胶带将套管顶部封好，以防混凝土污染防水套管管内壁。
2.3.2 半成品保护
预留件在砼浇筑前向监理报验，合格后土建、安装、监理会签后方可进行浇筑。砼浇筑过程中要派专人看护固定好的套管，以防止土建移动地泵过程中碰坏U-PVC防水套管或者被土建工人打破。在土建砼浇筑完成后，此时应当注意，一般情况下，从套管预埋到管道安装有相当长的一段时间。这段时间要注意的就是保护已经在混凝土中的套管，用模板钉成一个小的盒子扣在套管上，以防土建支模过程中，U-PVC防水套管被钢管或者木方磕碰而损坏。
2.3.3 管道安装
1、待土建二次结构砌筑完成后，开始从下而上安装U-PVC排水管。查看U-PVC防水套管，用钢丝球将内壁污染的套管擦洗干净，如果管壁内有油污的用棉纱蘸丙酮等有机溶剂擦净。
2、按照规范设置好支、吊架。立管安装前应用挂线锤和钢卷尺在墙面上划出标线。
3、管材插入前应试插一次，做好承口深度标记。涂刷胶粘剂是应先涂承口再涂插口。涂抹均匀、适量，不能漏涂。承插口环形间隙较大时，允许涂刷两遍，但须等第一道胶粘剂干燥后，再涂刷第二道。若环形间隙过小时，用砂纸略加打磨粘面，但应清除残屑。承插口连接时，应注意管件方位准确，轴线准直，挤压到标记深度，并再将管道旋转90°，管道承压过程不得用锤子打击。保持静待2-3min，防止接口滑脱，预制管段节点节点间误差应不大于5mm。横管与横管、横管与立管连接必须用45°三通或四通或者90°顺水三通或者斜四通。
4、承插接口粘接后，应将挤出的胶粘剂擦净。静置24H固化时间后，方可搬运和安装。支管长度过长时，可分段预制安装。
3、结束语
对于一个工程来说，能在保证质量的前提下节约成本是非常难得的。而采用U-PVC防水套管用于建筑给排水安装施工可以做到这几点，第一：U-PVC防水套管价格低廉，且后期无需再另外支付补洞费用，整体造价比常规预留方式造价低70%以上；第二：U-PVC防水套管一次成型，保证了卫生间地面混凝土的整体性，确保无渗水隐患；第三：U-PVC防水套管预留简化施工程序，省时省力，施工方便。所以，U-PVC防水套管在线盒预埋中的应用值得在建筑给排水施工中大力推广。
参考文献
[1]翟银华. 新型PVC防水套管预埋施工方法[J]. 建筑工人, v.36;No.422(08):22-24.
