前言：110千伏LA变电站是2008年10月份投运变电站，110kV进线、母线及断路器为SF6GIS全封闭设备，单台主变运行，LA变电站110KV部分及主变采用的是桥式接线，二次部分最近正在紧张施工进行综自改造，全站采用一次设备轮换停电的方式进行现场施工，并制定了“四措一案”防范措施，现场要求每个施工人员要熟知“四措一案”工作内容，熟知工作任务、工作范围。

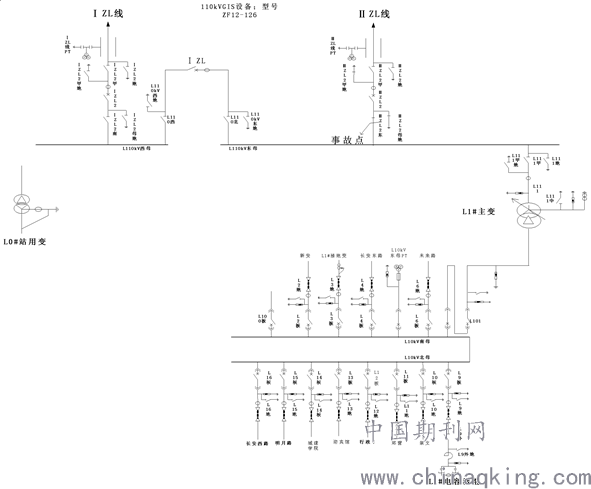

事故前运行方式：110千伏ⅠZL线运行，L110千伏西母、L110千伏东母经L110联络运行，L#1主变运行，L10千伏东母及10千伏各分路运行，L#1接地变运行，110千伏ⅡZL2开关解除备用作安全措施，ⅡZL2断路器两侧。
.png)
保留措施：IIZL2东地、IIZL2甲地在合位。
2020年5月17日10:20分L#1主变差动保护动作，L110、L101开关跳闸。L#1主变有功、无功、负荷电流为零，10kV母线及分路开关有功、无功、负荷电流为零。L#1、电容器AVC模式运行，电容器无功及负荷电流为零。
1、事故发生时，现场正执行有L2020-05-001第一种工作票，任务是110千伏ⅡZL2间隔综自改造。
2、事故影响：事故造成L#1主变比率差动保护动作，L110、L101断路器跳闸，主变及10kV线路失压，110千伏ⅠZL线负荷8.9MW，造成新城区重要机关、部分重要用户停电。
3、事故处理经过：
运维值班人员立即叫停综自改造施工现场。检查发现L#1主变报“比率差动”动作，L110、101开关确在分闸位置，L110千伏东母及L#1主变、L10千伏东母及L10千伏各分路失压，汇报给各级部门及相关负责人。并检查主变差动范围内设备，未发现有异常情况后，断开L381开关，合上L382开关，通知将电容器AVC模式退出，恢复站内交直流系统，并检查交直流系统运行正常。根据调度命令，合上L110开关，检查L110千伏东母及L#1主变充电无异常。合上L101开关，L10千伏东母及10千伏各分路试送电无异常。L9板电容器可以投AVC。
低压交直流部分断开L382开关，合上L381开关，检查低压交流运行正常运行方式。
4、现场事故跳闸原因分析
当日天气晴朗，从现场收集到的各种保护跳闸信息和保护装置检查情况来看，保护装置及二次回路不存在异常现象，交直流正常运行，没有其他外力破坏及干扰现象，在对现场L#1主变差动范围内无故障保护动作进行分析时，详细咨询保护人员对IIZL2断路器保护传动情况，保护人员做传动试验时，误合IIZL2东刀闸，进而导致IIZL2东刀闸三相对地短路放电的跳闸事故，使L#1主变比率差动保护动作，至三台断路器L101、L110、ⅡZL2（事故前已断开）断路器跳闸，根据对设备检查情况、综自后台保护检查和接点检查装置动作报文综合分析，工作人员在核对IIZL2间隔刀闸接线接点是否正确时，误碰IIZL2东刀闸接点，造成IIZL2东刀闸带地刀合闸，导致主变差动保护动作，损失负荷共8.9MW，造成部分用户停电时间24分钟。
5、现场防范措施
现场主要包括技术措施：技术资料、图纸、说明书、备品备件的准备工作。技术培训注意的事项和质量管理点，质量验收及交接要求。
工程施工期间电网运行方式相对薄弱，重点采取有措施的看护方案，施工造成事故怎样转移负荷，减少事故情况下的损失。严格变电站现场应加强现场作业管控，落实公司标准化作业，确保现场作业安全，避免因检修工作影响运行设备的安全供电。
现场主要安全措施：每天的开工收工要做到“四清楚”、“四到位”，认真执行班前会、班后会制度，并记录整齐。工作间隔与带电运行设备有明显的隔离，现场应设工作地点与运行设备的提醒标示牌。
(1)工作人员应做好单电源及单台主变运行的防范措施，完善“四措一案”现场措施，涉及母差、主变差动范围内工作要有一定的措施，或者主变停运期间核对差动接线正确，根据现场实际或者退出差动保护，工作人员应现场办理二次工作安全措施票。
(2)现场应做好“危险点”分析，学习《电力安全工作规程》中的规定，检验继电保护、安全自动装置、自动化监控系统和仪表的作业人员，不准对运行中的设备、信号系统、保护压板进行操作。
(3)加强综自改造设备参数管理，准确提供并使用各项参数。做好后台机参数管控，做好设备参数密码管理。
(4)加强运维人员现场安全交底工作，哪些是“危险点”？哪些注意事项？现场应对设备危险点位置及运行设备做好警示。
(5)加强传动调试设备期间的五防管理，五防和综自改造同时进行，细化二次措施，尤其是测试开关、刀闸遥控接点时逐个布置相对应安全措施。
参考文献
[1]吴龙飞.220kV变电站继电保护的故障问题及保护措施[J].科技创新导报,2018,15(26):55+57.
[2]姚东兴.220kV常规变电站继电保护调试关键问题及建议的渗透[J].科技资讯,2018,16(02):99+101.
[3]周源龙.变电站安全运行管理与设备维护[J].通讯世界,2019,26(08): 315-316.
[4]李九阳,李向珍.大型变电站扩建工程中的安全管控[J].农村电气化, 2019(07):36-38.
[5]吴雷.浅析变电站施工过程中质量控制和安全管理[J].科技风, 2019(14):178.
人员简介
1.裴玉波：男，变电站值班员高级技师、工程师，从事变电运维工作20年。
2.李丹：女，变电站值班员高级技师、高级工程师，长期从事变电运维工作。
3.刘朝辉：男，双师型人才，长期从事变电运维工作。
4.王东：男，双师型人才，长期从事变电运维工作。
