摘要：现如今城市建筑正朝着综合性、多样化发展，一些综合性商场的机电安装工程越加复杂，其中电气工程系统调试尤为重要，然而调试前的检查清理，调试送电时检查测量，以及检查送电时的配合及安全措施等是保证调试顺利进行的关键因素。
关键词：电气调试、检查清理、测量、安全措施、关键因素
1.工程概况及调试流程图
1.1工程概况
1）本工程位于江苏省昆山市珠江路西侧，汛塘路南侧，黄河路南侧，东新路北侧，规划总用地面积为21552㎡平米。本工程建筑地上50层、地下3层，-14.200标高层为结构层，地下二层为车库，设备用房，商业与酒店的后勤配套用房。地下一层为商业、超市，设备用房，一层为酒店大堂、商业，二-五层为商业，六至八层为餐饮，八层、九层影院用房。地下二层局部为战时二等人员掩蔽所。十层为裙房屋面。
2）变电所设计如下，负一层设一个10KV开闭所引入市政高压电，一个商业变电所，一个公共变电所。商业变配电室负责向裙房商业部分的所有用电负荷供电；公共变配电室负责向地下车库，电影院及裙房公共用电负荷供电。每个楼层上共有5个配电井（强、弱电间），分别垂直向上至各层。照明主干线采用母线敷设供电，一共十路母线，其中八路送至四个配电井，从负一层商业变电所至各层配电井，每层母线设母线插接箱，从母线插接箱引至各层各区照明总箱，另外两路引至负二层冷冻机房。应急照明*ALE*，动力应急箱*APE*采用矿物电缆敷设，每层设立分支接线箱。
1.2调试流程图

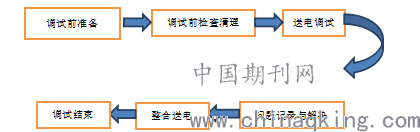

.png)
2.调试前准备及检查清理
2.1调试前准备
1）为了确保项目系统调试顺利进行，调试前我们特地成立了电气调试小组分别对应各区域、各系统，并组织人员对图纸及现场情况的学习和了解，相关配电箱（柜）及各设备厂家技术人员配合参加系统调试工作。
2）准备调试过程所需要的仪器仪表与工具材料，数字万用表2块，数字式绝缘电阻表，钳形电流表，试电笔若干，绝缘手套，无线对讲机10台。
人员组织的确定和仪器仪表的准备是顺利调试的基础，防止调试过程中的混乱无顺序，提高调试效率。
2.2调试前的检查清理
2.2.1母线的检查测量
1）裙房一共10路母线槽，分别从每个配电井送至每层配电间照明总箱，对母线的检查测量非常重要。
2）调试前安排两个人检查竖井母线垂直度(使用卷尺测母线距竖井墙面距离是否相近)。
3）其次检查母线插接箱处是否接触良好，电缆线头是否压紧，通过检查发现有三处母线插接箱插接处没有安装好。

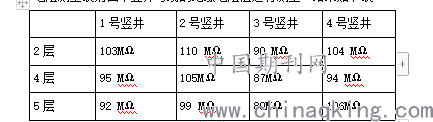

4）为了方便准确测量母线绝缘电阻值，我们专门买了数字式绝缘电阻测量表对四个竖井母线的绝缘电阻值进行测量，结果如下表：
.png)
根据规范要求母线绝缘电阻值要大于100 MΩ才能送到，但现场实际大于50MΩ我们就可以送电了。
2.2.2配电箱的检查清理

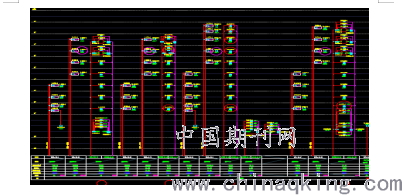

1）裙房一共900多台配电箱、柜分部在各层强弱电间、机房等部位，尤其是地下室和6-8层餐饮部分，配电箱数量较多、分散较广，调试前必须要对低压配电箱（柜）仔细检查。如下图所示干线图一：
2）由于配电箱较多，安排两组人员拿着图纸对现场配电箱进行检查清理，清理时使用软毛刷。
3）箱柜门及框架和内部的接地或接零检查，确保配电箱可靠接地、接零。
4）手动扳动配电箱内的开关，检查开关是否完好，检查配线箱内的电缆进线及出线回路是否正确。
2.2.3线路的检查测量
1）干线主电缆（YJY）的检查：裙房电缆量很大，规格众多，送电调试前对干线主电缆的检查必不可少。我们对照干线系统图，从变电所出线开始一一对应电缆规格型号，查看电缆是否有敷设正确，查看电缆是否有漏放。如发现电缆有错放或漏放，及时更改和施放。
2）矿物电缆的检查测量：由于设计和功能需要，现场部分应急动力，照明回路采用矿物电缆敷设，而矿物电缆送电前对其绝缘性要求很高。因为矿物电缆内部由铜芯和氧化镁粉末组成，释放过程中因扳动弯曲、受潮可能会导致矿物电缆不绝缘。即使施放过程已经测过绝缘，送电调试前对矿物电缆各相绝缘电阻值得测量也是必要的。对照图纸用绝缘电阻表对矿物电缆每一相及外壳之间的电阻值。确保绝缘电阻值大于0.5MΩ。
3）电气配线的检查：现场施工单位较多，前期施工过程中施放的电气配线可能存在电线被偷被剪的现象，六、七、八层空调器配线众多，应该仔细检查确保电气配线敷设到位。对着电气配电平面图逐层逐个检查。
3.送电调试
3.1母线槽送电调试
1）组织人员对低压配电室和母线经过的配电井进行站位，人手一台对讲机，调到相同频道，确保沟通顺畅。
2）确保母线所在线路的配电井没有闲杂人等，逐个送电，送电后再把母线插接箱的开关推上送电至各层照明总箱。
.png)

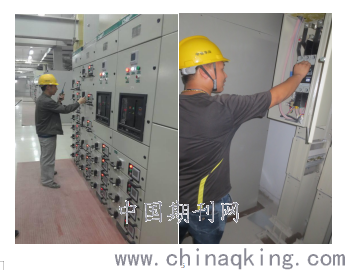

低压配电室送电至各母线、配电箱配电间母线插接箱送电
3.2配电箱送电调试
1）先由低压配电室送电至配电间动力总箱，再逐个送电至回路分箱。
2）应急动力和应急照明配电采用矿物电缆供电，每层分支接线箱供电，因此干线矿物电缆送电后整个竖井的应急动力或照明配电箱都会通电。
3）给配电箱合闸送电时，先确定配电箱内无杂物，再用试电笔点触测量其每一相带电情况，确定相线都带电，零线、地线无电时合下配电箱开关，观察配电箱外壳上的液晶显示屏的电压、电流读数是否正常，最后关闭配电箱柜门，贴上送电标示。
类似，逐层给配电箱送电，遇到问题及时记录下来，以便后面统一处理。
3.3电气出线及设备调试
1）对已送上电的配电箱，确定线路敷设正确无误时，挨个回路送电。
2）设备调试时，每送一个回路，确定通电运转时，关闭此回路，继续送下一个回路。
3）风机设备及机组调试时，必须确保设备正转，并运行5分钟后不跳闸。为了确保设备调试的顺利进行，电气专业与通风专业配合调试，设备厂家现场处理问题，通风专业确定设备正反转，电气专业确保设备运转，厂家技术人员处理风机跳闸和不转的情况。
3.4调试过程中遇到的问题
1)现场母线送电后，安排两人巡视配电间内并对母线温度测量，巡查人员没有巡视到位，四楼靠近配电间的卫生间水管漏水，渗到三楼三号井的母线导致母线槽短路烧掉2节。解决办法：协调甲方通知厂家紧急生产2节母线运送过来。
2）配电箱送电调试过程中由于铁削没有清理干净，遇到过几次短路放炮的情况，还有部分配电箱相线与零线接反，送电时发现电表电压读数400多V。解决办法：施工班组清理配电箱，并调整接线。
3）调试过程中发现负一层机房间内风机配电箱电缆进线没有施放，安排班组落实放线。
4）风机配电箱送电后，风机不转，原因：配电箱二次模块线路有消防联动的接触点没有接线，形不成通路。解决办法：参照厂家二次模块线路图短接相应接触点。
5）由于屋面抢工时，工人接线时相序没有接对，导致部分风机和机组反转，解决办法：施工班组及时调节线路，确保风机正转。如下图所示：
.png)
风机正反转调试 空调机组出风口检查调试
6）许多风机与空调机组运行几分钟后电动机保护器（开闭O）开关断开，原因是空调机组和风机的实际电流值大于开闭O的整定电流值，从而保护脱扣。在我们调试启动过风机和机组后，风机和机组会跳闸停止。解决办法：空载运行，调整开闭O的整定电流值。
7）消防单位消防联动后导致许多风机不能正常启动，由于消防单位强制启停线接错，一根启动线启动两个风机。要求消防单位及时调整更改线路。
结论
针对本次调试遇到的问题和一些突发情况，我们总结出要想顺利完成电气系统调试必须要做到如下：
1）电气系统调试前必须要对配电箱及各回路检查清理。
2）电气系统调试过程中必须做好安全用电防护用品的配备，并确保电气调试场地的干燥，周边无杂物。
3）调试时加强重点部位安全防范措施，如：送电部位悬挂安全防护标示牌、派专人值守等。
4）调试时注意各专业之间的协调配合，防止造成重复工作的情况。如与通风专业协调调试风机和机组，与消防单位配合消防联动调试。
5）送电运行后，定期对各配电间进行巡查以确保各指标正常。
