长江精工钢结构（集团）股份有限公司 安徽六安 237161
摘要：近年来，大型大跨度工业厂房的建设日益增多，钢网架以其优越的受力性能及重量轻，跨度大，施工快的优点，广泛应用于工业与民用建筑中。为了保证施工安全、质量及进度，采用现场地面拼装、分块整体吊装，这样可以减少高空作业时间，也就减少了高空作业人员的安全隐患，缩短了安装周期。本文主要对大型网架的施工中吊机的选型、技术参数以及网架的分片吊装做了简单的探讨，以供相关人员的参考。
关键词：大型网架；施工；吊机
1、吊机的选型及技术参数
采用地面分片拼装吊装的最大一片3-4/E-F（向轴线外扩展4m）面积约1120㎡（35*32米），起步架总重量约53.7吨，拟采用4台75吨汽车吊抬吊。经计算，一侧吊车初始站位的最大作业半径为10米，吊臂最大高度27米，查75T吊车作业曲线图，该位置允许吊重为15T，实际吊重为13T，满足吊装要求。
高空散装时，三角锥最高安装高度为15米，三角锥重量小因此吊机选型时只需考虑吊机臂长不需考虑起吊重量，经计算高空散拼采用16T汽车吊，此方案不做分析。
2、网架分片吊装
网架在地面拼装完毕后，采用汽车吊吊装至柱点支撑位置，调整好起步网架的水平位置及标高后将支座固定，网架的地面拼装最大面积约1120㎡，重量约53吨左右，拼装要求除支座处个别腹杆及弦杆暂不安装外，其余杆件要全部拼装完成，螺栓全部拧紧后，焊接球焊接到位，采用4台75吨汽车吊进行抬吊。每台吊机采用四点固定。吊点为网架下弦，4台吊机的吊点要对称。吊点四周进行吊装前加固工作，吊装时要设专业指挥人员，先采用试吊方法；试吊的目的：试吊是全面落实和检验整个吊装方案完善性的重要保证。试吊目的有三个：一是检验起重设备安全可靠性；二是检验吊点对网架刚度影响；三是协调从指挥到起吊、缆风、溜绳操作的总演习。
试吊的具体操作是把钢丝绳捆绑指定位置处进行试吊，试吊高度为300mm左右，到达该高度后停止继续提升，观察网架的整体是否平衡，如不平衡应把网架缓缓放下，从新捆绑钢丝绳，然后再起吊至300mm处进行观察，依次类推直至网架平衡，当网架平衡后继续起吊，到网架下弦高度为0.5米处停止起吊，观察网架是否有变形、杆件弯曲等现象，如有以上现象出现，应重新把网架放至地面，找出变形原因和更换杆件。如无其它变形，让网架在0.5米处悬空放置约30分钟，让其细小变形充分展现，然后继续提升，起吊时速度不宜过快，应缓慢起吊，起吊时网架四角要张拉缆风绳，以防止起吊过程中网架与柱体或其它物体发生碰撞，造成网架或其它物体变形。当网架上弦超过柱顶支座高度约50CM时停止起吊，然后安装人员上到柱顶，指挥吊车让网架上玄缓慢下落至支座处，停止网架的升降，调整网架位置，把该处网架与支座间的腹杆、弦杆全部安装完成，让网架整体成型后座落在柱顶。安装人员在吊机起吊过程中应严禁在网架下方停留或行走，吊装过程中要设立安全防护区，张拉安全警示线，设立专项安全员进行巡查，防止事故的发生。

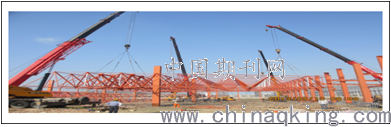

网架起步架吊装图片：
◆┫AZ

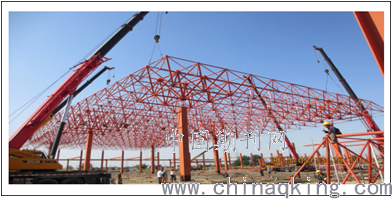

第二片网架及后续网架吊装及空中对接类似图片：
◆┫BZ
参考文献：
[1]李祥，卢彩霞.大型检验中心网架结构施工关键技术[J].建筑技术开发，2019，46（22）：46-47.
[2]吴伟凯.大型网架工程施工中的质量及安全控制[J].建材与装饰，2019（13）：11-12.
[3]方键.大型体育场屋面曲面网架施工技术[J].建筑施工，2018，40（10）：1747-1749.
