摘要：我公司原有的洗车机控制回路采用简单的接触器和时间继电器实现对整个洗车过程的控制，使用效果不是很理想。为了有效节约资源、满足环保要求，我公司对洗车机进行了技术改造，采用PLC一体机代替原来的简单继电器控制，实现整个洗车过程的智能控制，洗车效果增加比较明显，水资源得到更合理的应用，运行过程比较稳定可靠，操作及维护比较方便快捷。
关键词：洗车机；PLC一体机；智能控制；节能
1、实施的背景
近年来随着国民经济的增强，水泥企业也迎来了飞速的发展，作为高耗能、重污染行业，飞速发展的同时也给环保也带来了相当大的压力。随着人民环保意识的加强及环保部门监察力度的加大，洗车机也成了水泥企业基本的配置[1]。
我公司原有的洗车机控制回路采用简单的接触器和时间继电器实现对整个洗车过程的控制，使用效果不是很理想：喷水时间固定，受司机主观因素影响较大，车速较快的，车辆离开洗车机后水泵还在喷水，车速较慢的，车辆还在洗车机钢轨上，水泵已经停止工作，洗车效果不佳。为了有效节约资源、满足环保要求，我公司对现有洗车机进行了技术改造。
2、详细的技术革新内容
针对目前洗车机运行过程中存在的缺陷，综合考虑功能及成本，选用中达优控MM-30MR-40MT-700-FX-A型号的PLC一体机实现对洗车机的智能改造。本改造方案由一套PLC控制箱、两组光栅、一组道闸和两台水泵实现。
原有的洗车机钢轨加长至12m，在初始情况下道闸是落杆状态，车辆进入洗车机触发第一组光栅，PLC接收到车辆进入信号，经过2S延时，第一台水泵工作，洗车机前半部分开始喷水，随着车辆行进，经过3s延时后，第二台水泵工作，洗车机后半部分开始喷水，整个喷水过程持续30s(可通过面板手动输入)，车辆行进至道闸前等待控水时间5s，整个过程结束后，道闸抬杆，车辆可通过，道闸防砸由地感线圈实现，为了更好的保证道闸，在道闸前端加一组光栅，车辆完全通过道闸光栅信号丢失后，道闸才可落杆，整个洗车过程完成。
本改造方案采用中达优控MM-30MR-40MT-700-FX-A型号的PLC一体机代替原来的继电器控制回路，其电气原理图如下图所示：
.png)
.png)
图1 洗车机电气原理图
.png)

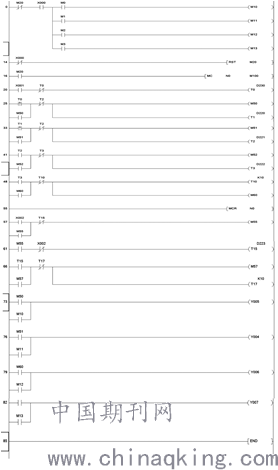

图2 洗车机工作梯形图
.png)
图3 触摸屏操作界面
本改造方案采用光栅输入作为洗车机开始工作的信号，并通过程序控制完成整个洗车过程，该型号一体机PLC指令兼容三菱软件，其过程控制梯形图如图2所示：
工作过程中，系统通过触摸屏实时显示各设备的工作状态，还可实现自动及手动控制方式切换，还可实现各时间参数的输入，根据实际运行情况设置洗车时间、控水时间、延时等，进一步提高系统的灵活性与适应性。触摸屏操作界面如图3所示：
3、创新点
洗车机智能改造项目有以下技术创新点：
（1）采用PLC一体机，集成了PLC和触摸屏的功能，性能稳定可靠、具有可视化的操作界面，方便运维人员操作。
（2）采用PLC一体机，硬件装配接线相较于接触器-继电器控制简单，便于排查故障。接线端子采用可插拔端子，方便安装维护。
（3）采用PLC一体机，兼容PLC的优点，软件编程、调试便捷高效，在硬件接线改动很小的情况下可实现洗车机多种运行模式切换。
（4）采用触摸屏，洗车时间等各项参数可手动输入，可根据各种情况调整运行参数，节约资源。
4、实际应用效果及推广情况
近年来，随着我国“节能降耗”政策的不断深入，节能日渐成为社会发展的主流，同时伴随着国家制造强国战略目标的提出，越来越多的工业企业为了保持未来的企业竞争力，都开始了智能化工厂的改造。我公司实施洗车机智能改造项目之后，实现了整个洗车过程的智能控制，洗车效果增加比较明显，水资源得到更合理的应用，运行过程比较稳定可靠，操作及维护比较方便快捷。通过一年多的运行表明，该控制系统有很高的可靠性。
参考文献
[1]王慧英；PLC在自动洗车控制系统中的应用；机电工程；2009，26（3）.
