摘要：配电室在电力系统中的作用十分重要，其主要是负责将电能输送给用户，也是电力输出的关键环节。根据配电室的建设情况，其电气安装质量将直接影响其工作情况，在电气安装不能达到要求时，将会导致整个电力系统的稳定性和安全性受到严重威胁。但实际上配电室电气安装要求较高，其中尤其是对电气安装技术的应用直接影响施工质量。因此，本文针对10kV配电室的实际情况，对其电气安装技术进行分析。
关键词： 10kV配电室 电气安装技术
对于电力系统而言，配电室的主要作用是完成电能的输出，其工作情况直接影响用户的正常用电。10kV配电室作为低压配电室，其主要负责低压用户或用电设施配送电能，在电力系统的电能输出中起到关键作用。根据10kV配电室的建设情况，其涉及到的设备设施较多，各种电气安装技术的应用均需要严格按照相关标准完成，以此确保安装质量能满足配电室正常运行的要求。因此，加强对10kV配电室电气安装技术的研究显得尤为重要。
1.10kV配电室电气安装技术要求
1.1土建施工

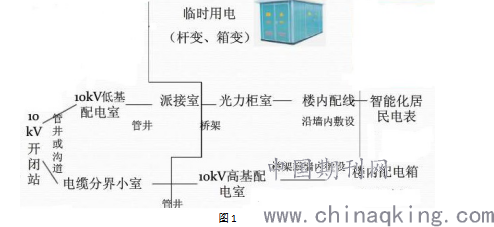

对于10kV配电室（图1）的建设，在进行土建施工时，需要预留预埋件、高低压开关柜和基础型钢等的检验和设计，以此为后续的电气安装施工提供基础条件。其中尤其是要确保配电室的门保持外开，在需要开窗时应将其窗户设置在背街的方向。
.png)
图1
1.2基础型钢
配电室的施工中基础型钢通常是在现场进行制作，实际工作中需要使用水准仪完成找平处理。其中首先应自然摆放型钢，测量其最高标高点并进行固定，然后进行其它区域接点及该标高的安排，并且要在完成后进行检查。对于基础型钢的加固，需要采用满焊的方式，使用水准仪进行误差测量，并且要将误差控制在1㎜范围内。另外，需要使用镀锌扁钢完成与接地干线的连接，以此确保接地电阻能达到设计要求。
1.3高低压开关柜
进行高低压开关柜安装时，应先对柜体进行全面检查，确保其质量达到规定标准。安装时应从一侧开始，按照设计图纸上的位置将其准确安装于型钢上。同时，安装时还要注意在面盘间留下缝隙，以此确保安装效果达到预期，在型钢的空间不足时，可将面盘的安装位置设定在型钢之外。
1.4母线支架与桥架
母线支架与桥架的施工中，要严格按照设计要求完成相应操作，尤其是要在安装时要在桥架间留下标准要求的闪缝，以此防止起翘的情况，并避免桥架不匀称及支架吊杆横担露出过长丝线等情况。
1.5电缆敷设
对于电缆的敷设，施工时应避免出现电缆交叉的情况，应按照整体排列对线路标号进行标注。在缺少电路标号的情况下，需要根据电缆的规格、型号和起始点与终点等进行标注。电缆应以并联方式连接，并且需要确保电缆顺序号和标志牌等清晰，敷设完成后还要进行必要的防腐处理。同时，电缆的挂装应固定妥善，并且应避免交流单芯电缆单独穿入钢管的情况。
1.6接地网
在进行接地网安装时，应对外接地网的水平接地埋深进行严格控制，并且要将其最大接地电阻设置在规定数值，水平与垂直的连接采用电焊焊接的方式，并且要将接口长度控制在120㎜，还要将最小焊缝厚度控制在0.8㎜。焊接完成后，需要进行除渣处理，并涂抹防锈漆以提升其性能。
2.电气安装技术要点
2.1基础型钢安装技术
基础型钢是配电室电气安装的基础，实际施工中通常会在现场完成型钢的制作，以此确保配电柜的稳定性达到预期。实际施工时，应严格按照设计图纸完成对型钢的制作和安装。施工中出现型钢尺寸与图纸不符的情况时，需要以图纸为准及时对型钢进行调整，确保后续的安装工作能顺利完成。其中尤其是在槽钢摆放时应严格控制其尺寸，避免因两列盘间的距离出现偏差而影响母线桥的安装质量。同时，在进行基础型钢安装时，还要使用相应的测量工具对安装的精度进行确定，避免因基础型钢的安装精度不足而导致电气安装整体质量不能达到预期。其中在进行精度测量时，还要先对仪器设备进行调试，以此确保测量结果的准确性，避免因测量仪器设备原因影响施工质量。
2.2高压柜安装技术
根据配电室电气安装的实际情况，高压柜的安装质量会因为土建工程和基础型钢安装的质量而受到影响，因此在进行高压柜安装前还要先进行质量检查，确保土建工程和基础型钢的质量均达到要求后再进行高压柜的安装。实际安装中可使用液压小车进行高压柜的云搜经，以此确保安全性。高压柜的高低应根据设计图纸确定，安装后要进行有效的固定处理，并且要将面盘和基础型钢用内侧电焊连接，提升其稳固性。
2.3母线安装技术
安装母线前应先对其进行质量检验，确保无裸露部分和裂痕，然后对母线表面进行修整和平复处理。确定母线质量达到要求今后，应对螺栓孔的位置进行查看，确保其实际位置与设计位置相符，避免位置不符无法安装。实际施工中母线数量较多，因此还要对不同的母线进行标记，以此防止在拼装时出现错误。拼装时应在宽敞明亮处进行，完成后还要对母线进行排列，检查是否安装错误并在发现问题时进行重装。
2.4控制电缆敷设
电缆敷设对10kV配电室的电气安装十分重要，因此在安装前必须要对电缆的质量进行核查，确定其质量达标后再进行施工。电缆敷设过程中应确保其穿过高压柜底部，避免从高压柜其它部位穿过而影响正常使用。同时，安装时还要避免电缆对微机综合保护系统造成干扰，因此在实际安装时应严格按照相关流程操作，并且要对操作人员的工作进行监督，避免安装后遗留安全隐患，确保安装完成后整个电气系统能正常运行。完成电缆敷设后，还要进行试运行确定电缆的性能，在确定电缆能正常使用后再进行固定处理。用于固定电缆的欧卡应使用扁钢制作，以此确保固定效果并避免对电缆造成损伤。夹层中的电缆可直接固定于走线架，以此提升固定效果。之后要将电缆头和接线端子连接在一起，连接地线后在用导电膏对其进行涂抹，以此确保其性能。
3.结语
10kV配电室在电力系统中较为常见，是电能输送至用户的重要设施。根据配电室建设的实际情况，其电气系统的安装质量直接影响后续工作的质量，质量较差时将直接影响用户的正常用电甚至导致配电室发生安全事故。因此，在进行配电室电气安装时必须要进行有效的质量控制。实际施工中，不仅要充分考虑电气安装施工中各方面的要求，还要严格控制安装过程中的要点，从而确保电气安装施工质量达到预期，满足配电室正常运行的要求。
参考文献：
[1]王蕴耕.小区10kV配电室电气安装技术要求与要点分析[J].山东工业技术,2019(10):201.
[2]陈奕群.住宅小区10kV配电室电气安装技术要求与要点分析[J].建材与装饰,2018(39):256-257.
[3]常雪梅.10 kV变配电室电气设备安装施工技术注意事项[J].农村电气化,2018(09):11-12.
[4]闫秀丹.新形势下10kV配电室的电气安装技术研究[J].黑龙江科技信息,2017(12):34.
[5]王志强.浅论10kV配电室电气安装施工技术[J].低碳世界,2017(05):79-80.
