一种新型低地板开闭机构设计

发表时间:2020/7/3   来源:《科学与技术》2020年2月第5期   作者: 霍莹 罗宏亮 安晓玉 宋明阳 张晓霞
[导读] 本文主要针对目前低地板车车钩门开启及存放不便的现象

         摘要:本文主要针对目前低地板车车钩门开启及存放不便的现象,设计一种新型开闭机构。方便单人开启车钩门,同时解决拆卸后的存放问题。
         关键词:列车;防夹手;折座
         一、来源及意义
         低地板车辆正常运营时,车钩折叠在车下,见图1。当车辆出现故障,需将车钩伸出进行救援,见图2。而低地板车裙板较低,为方便车钩的伸缩,在车辆前方裙板设车钩门。

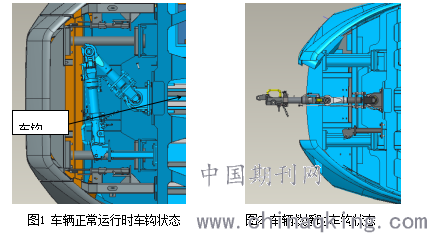

           图1 车辆正常运行时车钩状态           图2 车辆救援时车钩状态
         二、具体内容
         1、现有结构及缺点
         目前,低地板车车钩门通过紧固件直接固定到车体上。当车钩需要伸出时,通过将紧固件拆下,取掉车钩门,见图3。但此结构有以下缺点:车钩门重量较沉,手动取掉较费力,需两个人配合操作;车钩门取掉后需要专门放置空间,此过程也容易造成磕碰划伤。



图3
         2、新型开闭机构结构介绍
         开闭机构设置在车钩门和车体之间,一端连接车钩门,另一端通过螺栓连接在车体上,以车体为支撑点。具体见图4。开闭机构主要由支架、滑道、气动杆、滑块等组成,见图5。两侧各一套。开闭机构中间通过连杆进行连接,保证两侧的联动性。

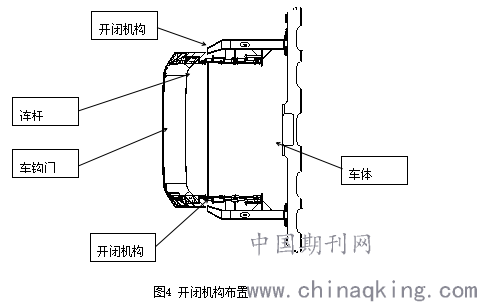

                              图4 开闭机构布置
         车钩门具体的运动轨迹如下:
         1)在外力作用下,滑块沿滑槽向前运动。后部气动杆下部连接点不动,气动杆沿下部连接点旋转并伸长,从而带动车钩门向前运动。到达滑槽顶端后,车钩门停止运动。
         2)外力向上牵引车钩门,前部气动杆沿上部支点位置不动,气动杆向上旋转伸长支撑。气动杆延伸到位后,支撑车钩门。
         开启后的车钩门状态见图6。

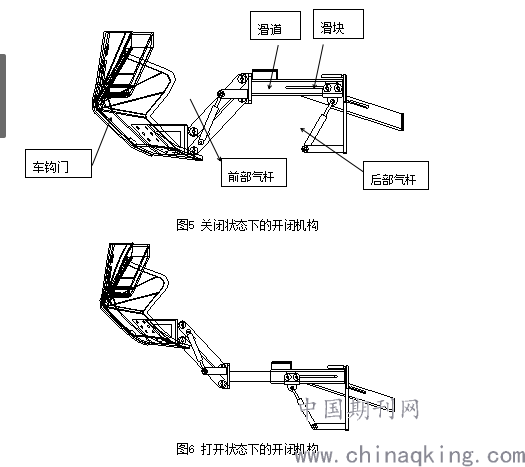

图5 关闭状态下的开闭机构

图6 打开状态下的开闭机构
         三 结论
         低地板车钩门设置开闭机构,可方便单人开启车钩门,节省人力;同时解决拆卸后的存放问题。
