一种新型防夹手折座设计

发表时间:2020/7/3   来源:《科学与技术》2020年2月第5期   作者: 罗宏亮 霍莹 宫井香 安晓玉 石守东
[导读] 本文主要针对目前铁路客车折座的夹手现象,设计一种新型防夹手结构

         摘要:本文主要针对目前铁路客车折座的夹手现象,设计一种新型防夹手结构。在不改变原有折座接口的基础上,实现折座的翻转使用功能。
         关键词:列车;防夹手;折座
         一、来源及意义
         铁路客车运营中卧车折座存在夹手现象。根据《火车弹力折叠椅“咬断”女童手指》的报道,列车上发生一起折座将5岁女童的食指夹断情况。因此,铁路客车急需一种防夹手折座来保证乘客使用过程中的安全。
         二、具体内容
         1、现有折座的结构及夹手分析
         折座一般布置在走廊内,用于乘客或乘务人员休息使用。自然状态时,折座处于竖直状态;使用时,乘客需施加外力将折座压至水平状态;乘客离开后,折座在内部扭簧作用下,自动翻转回竖直状态。
a)25型车所采用的折座结构及夹手分析
         目前,25型铁路客车均采用无阻尼翻转折座。折座翻转轴与两侧支承相连。通过两侧支持的止挡进行限位。

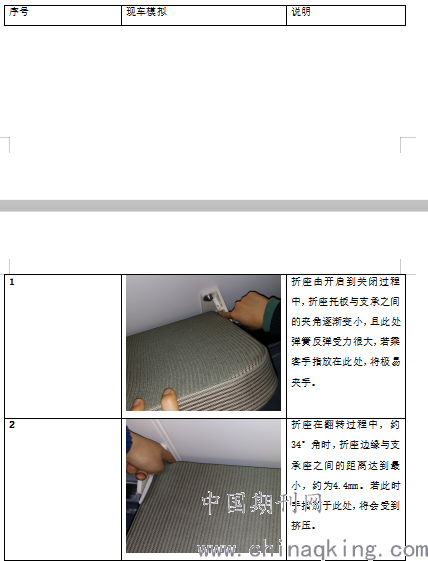

    当前25型客车折座存在如下两个方面的夹手隐患:

         2、新型防夹手折座结构介绍
         上述25型车折座结构均是外部限位结构,因此将限位结构设置在折座的内部。
a)防夹手结构及原理
         折座不使用时,凳面与水平面垂直,贴墙静置;乘客使用折座时,轻压折座端部,包制后钢骨架绕旋转轴向下翻转,转到与侧墙成87°角后,限位机构作用,折座止住,用于乘客乘坐。
?内部限位原理:
         1)折座贴墙回位静置状态时,如图7所示:

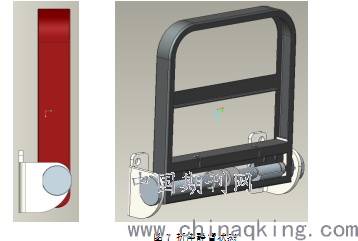

         图7 折座静置状态
         此状态时,折座限位如图8所示:

         图8 折座静置状态限位图
         此时座组成的骨架挡铁与转轴限位块上部接触,使座面组成被限位。
           2)折座打开乘坐时,如图9所示:

         图9 折座打开状态
         此状态时,折座限位如图10所示:

         图10 折座打开状态限位图
         此时座组成的骨架挡铁与转轴限位块下部接触,使座组成被限位。
 后部防夹手
         骨架后部设弧形垫材,避免折座翻转时后部挤手,如图11所示。

         图11 后部弧形垫材
 侧面防夹手

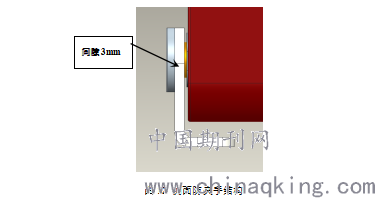

         座面组成与支承之间间隙为3mm,使手指不能伸入此间隙内,机构如图12所示。


         图12 侧面防夹手结构
         三 结论
         旅客列车部件在使用过程中的安全性应该设计的基本要素。尤其是人们对列车的乘车环境要求尤其是安全性也越来越高。此结构会彻底消除旅客列车上折座的夹手隐患,提高旅客对整车体验的满意度。尤其是此折座可保持原有接口不变,无论是新造车、检修车还是在线车辆,均可实现快速更换。
    目前新型折座已在时速160公里动力集中动车组卧铺车辆的大走廊应用,保证了旅客使用过程中的安全性。
