活塞式空压机能效分析 吴成兴 黄业辉 吕吉 文丹华

发表时间:2020/7/3   来源:《科学与技术》2020年2月第5期   作者: 吴成兴 黄业辉 吕吉 文丹华
[导读] 空压机是一种将气体压缩进储气罐并提高气体压力的机械设备

         摘要:空压机是一种将气体压缩进储气罐并提高气体压力的机械设备,担负着为各种气动元件和气动设备提供压缩空气的重任。本文通过对云南铝业铝电解分公司动力厂空压站在用2D-100/8-e3型活塞式空压机吸气阀升程、排气阀升程、活塞余隙来检测它们对容积流量的影响,并分析它们与同步电机运行电流、压力之间的关系,进而找到实现该空压机最佳节能运行时的调节数据。
         关键词:活塞式;空压机;能效
         空压机是我国工业现代化的基础产品设备,是企业气动设备动源的核心设备,它与化工、冶炼、医药等行业有着密不可分的联系。同时,空压机也是一种高能耗的设备。因此,对空压机节能降耗进行科学深入地分析和实践检测,在满足生产使用要求的前提下,实现节能降耗,产生较大的经济效益,对企业发展有着极为重要的实际意义。
一、活塞式空压机概述
1.工作原理
         2D-100/8-e3型活塞式空压机是一种平衡对称式空压机,属二级压缩系统设备,空压机通过曲柄的旋转运动转换活塞的往复直线运动,从而周而复始的完成膨胀、吸气、压缩、排气。
2.缺点
(1)从统计数据分析得出结论,活塞式空压机使用效率在62-68%,使用效率较低,能效可提升空间较大。
二、能效分析思路
         针对2D-100/8-e3型空压机,分析它的节能降耗可从两个方面入手。
         1.是从设计制造的层面,通过科学合理的设计,以提高空压机的性能参数;通过先进的制造设备和良好的制造水平,确保达到设计要求和提高空压机的产品质量。
         2.是从使用运行操作的层面,通过试验得出合理的工艺参数和运行参数;通过提高操作人员的操作水平,以合理配置工艺参数和运行参数。只有这样才能提高空压机的节能降耗效果。本文从使用运行操作的层面,以2D-100/8-e3型的活塞式空压机为实践检测对象,通过空压机相关运行数据检测,以实验检测为切入点,对空压机运行性能参数指标进行试验检测,根据对检测数据进行分析,选择运行性能试验的最佳优化区域。
三、试验检测情况
         通过本次调节2D-100/8-e3型空压机的吸气阀升程、排气阀升程、活塞余隙及运行压力等四个参数,通过多次试验来检测它们与容积流量、同步电机运行电流数据关系,从而找出相关规律。具体检测数据如下:
         1.吸气阀升程、容积流量、同步电机运行电流,在同一压力状态下试验数据。(1)吸气阀升程1.0mm、容积流量60.5m3/min、运行电流33.2A;(2)吸气阀升程1.5mm、容积流量65.6m3/min、运行电流34.7A;(3)吸气阀升程2.0mm、容积流量72.4m3/min、运行电流33.1A;(4)吸气阀升程2.5mm、容积流量78.5m3/min、运行电流33.8A;(5)吸气阀升程3.0mm、容积流量69.6m3/min、运行电流35.2A。见图1、图2。由此可得出吸气阀升程调整在2.0-2.5mm比较合理。

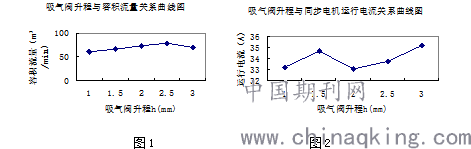

图1                          图2
         2.排气阀升程、容积流量、同步电机运行电流,在同一压力状态下试验数据。(1)排气阀升程1.5mm、容积流量62.8m3/min、运行电流32.6A;(2)排气阀升程2.0mm、容积流量75.8m3/min、运行电流33.3A;(3)排气阀升程2.5mm、容积流量77.8m3/min、运行电流33.5A;(4)吸气阀升程3.0mm、容积流量75.7m3/min、运行电流34.5A;(5)吸气阀升程3.5mm、容积流量69.7m3/min、运行电流36.2A。见图3、图4。由此可得出排气阀升程调整在2.0-2.5mm比较合理。

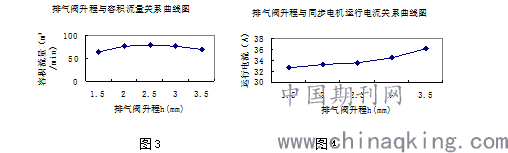

图3                          图4
         3.活塞余隙、容积流量、同步电机运行电流,在同一压力状态下试验数据。(1)活塞余隙1.5mm、容积流量82.2m3/min、运行电流35.4A;(2)活塞余隙2.0mm、容积流量78.9m3/min、运行电流33.8A;(3)活塞余隙2.5mm、容积流量75.2m3/min、运行电流33.5A;(4)活塞余隙3.0mm、容积流量70.5m3/min、运行电流33.2A。见图5、图6。由此可得出活塞调整在1.5-2.0mm比较合理。

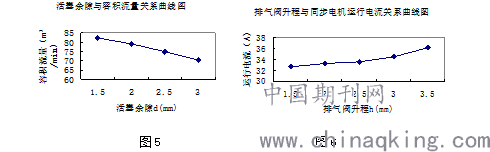

图5                         图6
         4.压力变化与同步电机运行电流。(1)压力4.5MPa、运行电流28.6A;(2)压力5.0MPa、运行电流30.2A;(3)压力5.5MPa、运行电流32.8A;(4)压力6.0MPa、运行电流35.7A;(5)压力6.5MPa、运行电流37.6A;(6)压力7.0MPa、运行电流41.3A。见图7。由此可得出同步电机运行电流随着压缩空气压力的升高,逐步呈递增趋势。

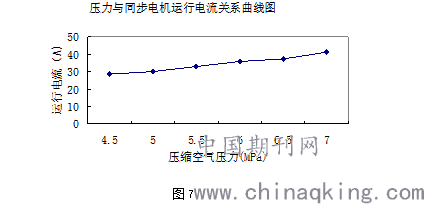

图7
四、结论
         1.对于吸气阀,其升程应调整在2.0-2.5mm,在这个升程区间可避免弹簧力过大,造成吸气阀会提前关闭,导致吸气不足。也可避免弹簧力过小,导致气阀延迟关闭,气缸内的气体向吸气腔倒流。从本次检测情况分析,吸气阀升程在2.0-2.5mm时,结合容积流量、同步电机运行电流产生的能耗问题,其综合工作性能处于最佳状态。
         2.对于排气阀,其升程与吸气阀一样,应调整在2.0-2.5mm,在这个升程区间可避免弹簧力过大、会导致排气阀提前关闭,在排气末端,气缸压缩腔内气体压力增大,压缩气体未完全及时排出,至使压缩末端缸内余隙容积气体压力增大,压缩机容积流量下降,能耗上升。从本次检测情况分析,排气阀升程在2.0-2.5mm时,其综合工作性能处于最佳状态。
         3.对于活塞余隙,应调整在1.5-2.0mm,如活塞余隙太大,其余隙容积过大,受压缩的空气不能有效排出,空压机的容积流量下降,能效损失浪费严重,如活塞余隙过小,其余隙容积太小,则容易产生顶缸事故,根据检测结果分析,空压机活塞在其最大行程位置时,活塞余隙调整在1.5-2.0mm,为最佳运行性能状态。
         综上所述,通过合理调节活塞式空压机的吸气阀升程、排气阀升程、活塞余隙和良好控制压缩空气压力范围,根据本次检测和相关理论计算,实现设备合理的工艺调整和运行控制,其对压缩机容积流量和能耗的影响可达到7%左右,对于长期运行的高能耗设备,将产生较大的经济效益。
参考文献:
[1] 李国安.关于往复压缩机节能途径的探讨[J].节能技术,2015,23(6):562-563.
[2] 李莉.提高工业压缩空气系统能效途径的探讨[J].能源技术与管理,2014,(3):87-88.
