浅析武汉市后官湖中水处理站模板立杆计算研究

发表时间:2020/7/6   来源:《城镇建设》2020年3月8期   作者:邹勇1 李勇2 张怡2 吴成龙2 詹林2
[导读] 当前支架模板的施工技术较为成熟,但是施工过程中依然存在高风险性的特征

        摘要:当前支架模板的施工技术较为成熟,但是施工过程中依然存在高风险性的特征,为了降低施工过程中的风险性,针对武汉市后官湖中水处理站模板和立杆进行计算研究,为施工提供一套行之有效的施工理论保障。
        关键词:支架、模板、高风险性、立杆
1、工程概况
         中水处理站采用钢筋混凝土箱型框架结构,外框尺寸21.2m×40.7m、结构高度8.5-10m,顶部覆土0.6m,中水站处地面标高为+22.5m、基坑底部标高+13.2m,开挖深度9.3m,上口开挖尺寸63.7×79.1m,底口开挖尺寸27.8×43.2m。采用三级自然放坡开挖,一级坡坡比为1:2,二级坡坡比为1:1.5/2.5,三级坡坡比为1:1.25,坡间设置1.5m宽平台,坡面采用挂网喷射混凝土防护。基坑安全等级为二级。

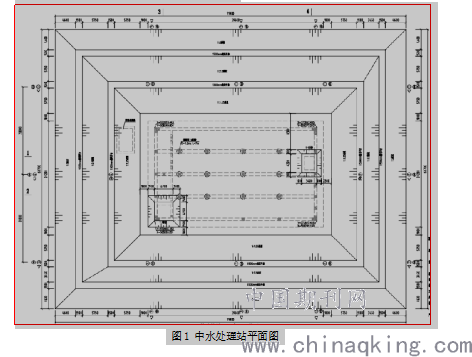

 图1 中水处理站平面图
1.1气象条件
         武汉市属亚热带大陆性季风气候,具有四季分明、气候温和、雨量充沛的气候特征。武汉地区4-7月份以东南季风为主,其余时间以北风或西北风为主,最大风力八级,最大风速27.9m/s。
1.2水文条件
         拟建场地紧邻后官湖,根据场地地下水埋藏条件,场地地下水的类型主要为上层滞水及基岩裂隙水。上层滞水静止水位在场地地面以下0.6-1.6m之间,标高约为18.07-22.47m。基岩裂隙水主要埋藏于基岩裂隙中,基岩裂隙水量较小。拟建场地土对混凝土结构及钢筋混凝土结构中的钢筋具有微腐蚀性。
1.3工程地质
         中央水处理站基坑主要位于(1-1)杂填土、(1-2)素填土、(3-2)黏土中。

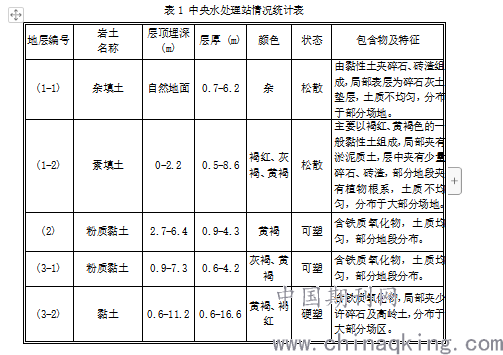

表1 中央水处理站情况统计表

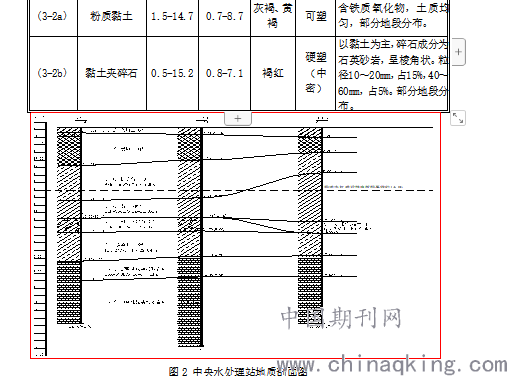

图2 中央水处理站地质剖面图
2、受力计算
2.1、结构布置
         中水站顶板底模采用1.5cm竹胶板,5cm×10cm方木纵梁、间距10cm,10×10cm方木为横梁,支架采用满堂支架体系,ф48×3.5mm碗口支架,立杆立于底板混凝土顶面,下垫5cm×20cm木板,间距60cm×60cm(梁底加密为30cm×60cm)。横杆竖向步距1.2m。支架顶底部分别设置顶底托用于支架高度调整(外露丝杆长度15cm),底部30cm处设置扫地杆,顶部设置封端杆;每5挡设置纵、横向及水平向剪刀撑(ф48×3.5mm钢管),剪刀撑钢管搭接长度不小于1m,采用3个十字扣连接。框架梁侧模采用1.5cm竹胶板,5cm×10cm方木贝勒@15cm,双拼ф48×3.5mm钢管为横梁,对拉杆ф12@90cm。

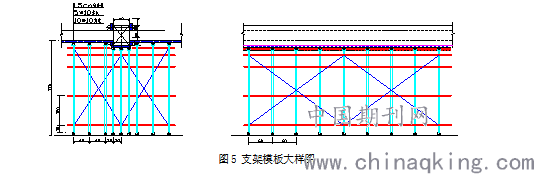

          图5 支架模板大样图
2.2、荷载组合

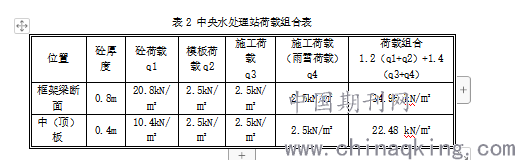

表2 中央水处理站荷载组合表

2.3、受力计算
         1、标准断面受力计算:
         (1)底模
         采用1.5cm厚竹胶模板,下设5×10cm木方间距10cm,计算宽度取1m分析:
         竹胶模板W=1/6(bh2)=1/6(1×0.0152)=3.75×10-5m3,竹胶模板E=6×103MPa
         I=1/12(bh3)=1/12(1×0.0153)=2.81×10-7m4。

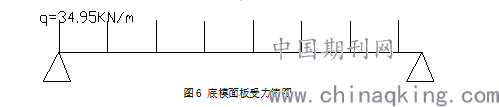

          图6 底模面板受力简图
         受力弯矩M=1/10(ql2)= 1/10(34.95×0.12)=0.035kN·m
         弯曲应力δ=M/W=0.035/(3.75×10-5)=0.93MPa<8MPa
         跨中挠度f=1/150(ql4/EI)=0.001mm<150/400=0.75mm,满足
         (2)5×10cm木方
         横梁采用5×10cm木方,下设工5×10cm方木,间距30(60)cm,
         W=1/6(bh2)=1/6(0.05×0.12)=8.33×10-5m3
         I=1/12(bh3)=1/12(0.05×0.13)=4.2×10-6m4,[σ0]=12MPa,E=9×103MPa

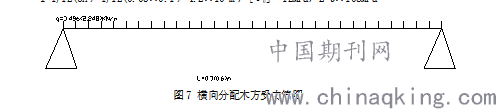

         图7 横向分配木方受力简图
         受力弯矩M=1/10(ql2)= 1/10(3.496×0.32)=0.0314kN.m
         弯曲应力δ=M/W=0.0314/8.33×10-5=3.77MPa<[σ0]=12MPa
         跨中挠度f=1/150(ql4/EI)=0.012mm<300/400=0.75mm,满足
         受力弯矩M=1/10(ql2)= 1/10(2.248×0.62)=0.081kN.m
         弯曲应力δ=M/W=0.081/8.33×10-5=9.7MPa<[σ0]=12MPa
         跨中挠度f=1/150(ql4/EI)=0.077mm<300/400=0.75mm,满足
         (3)10×10cm木方
         纵梁采用10×10cm木方,下接碗扣支架间距90cm
         W=1/6(bh2)=1/6(0.1×0.12)=1.67×10-4m3
         I=1/12(bh3)=1/12(0.1×0.13)=8.33×10-6m4,[σ0]=12MPa,E=9×103Mpa

图8 纵向分配梁受力简图
         受力弯矩M=∑FL=0.804kN.m
         弯曲应力δ=M/W=0.804/1.67×10-4=4.8Mpa<12Mpa
         剪切应力T=F/A=4.69/(0.1×0.1)=0.469Mpa
         跨中挠度f=5/384(ql4/EI)
         =5×34.464×0.64/(384×9×103×8.33×10-6)
         =0.77mm<0.6m/400=1.5mm,满足
         (4)立杆计算
         每根立杆所承受的坚向力按其所支撑面积内的荷载计算,则纵向方木传递的集中力(以纵向跨度0.6m×横向跨度0.6m计算,以纵向跨度0.3m×横向跨度0.6m):
         P1=34.96×0.3×0.6 =6.29KN
         P1=22.48 ×0.6×0.6 =8.09KN
         单根立杆所承受的最大竖向力为:
         N=8.09kN

          图9 立杆受力简图
         (5)立杆稳定性:
         横杆步距按1.2m计算,故立杆计算长度为1.2m。
         长细比λ=L/i=1200/15.78=76.04,查表的φ=0.69
         [N]= φA[σ]=0.69×489×10-6×215×106=72.5kN
         N<[N]  合格
         b强度验算:
         σa=N/Aji=8.09×1000/(0.69×489×10-6)=23.9MPa<[σa]=215MPa  合格
         基础立于结构混凝土顶面,可不对地基承载力进行计算。
3、结论
         通过对武汉市后官湖中水站模板和立杆的计算研究,论证了中水站模板和立杆的设置符合施工要求,对施工具有指导意义。同时具有速度快、技术成熟、成本节约的特点。
参考文献
[1]耿东各,张秀川,沈振川等,复杂高支模施工技术研究与应用[J].天津建设科技,2017,27(6):5-7.
[2]JGJ202-2010.建筑施工工具式脚手架安全技术规范[S].北京:中国建筑工业出版社,2010.
[3]黄国辉.建筑工程模板方案的选取以及施工工艺分析[J].科技资讯,2012(24).
[4]高新新.扣件式钢管支架体系稳定承载力分析[D].哈尔滨:哈尔滨工业大学,2013.
[5]吴洪波. 某高层落地式脚手架安装施工技术研究分析[J].城市建筑,2013(4):254,257.
