摘要：主要介绍了溪洛渡水电站大坝深孔U形锚索张拉过程中，支铰在受力情况下的变形情况，计算支铰同轴变化大小，是否影响弧形闸门的运行。
关键词：深孔；锚索；张拉；变形；同轴度
一、工程概述
溪洛渡水电站位于四川省雷波县与云南省永善县接壤的金沙江溪洛渡峡谷中，大坝为混凝土双曲拱坝，最大坝高278.00m，坝顶高程610.00m。在坝身布设8个泄洪深孔，7个泄洪表孔。8个泄洪深孔分别布置于12#、13#、14#、15#、16#、17#、18#、19#坝段内，工作闸门布置在深孔出口，采用弧形闸门。弧形闸门的支铰座坐落在支撑大梁上，支撑大梁靠左右两边的闸墩受力。
大坝1#-8#深孔的预应力主锚索布置在闸墩上，为U形预应力锚索；预应力次锚索布置在支撑大梁上，为对穿直锚索。主锚索设计吨位3500KN，单束锚索由22根7∮5预应力钢绞线组成；次锚索设计吨位3500KN，单束锚索由24根7∮5预应力钢绞线组成 。
二、监测内容
1、变形监测的目的
为了掌握预应力锚索在张拉过程中和张拉结束后，支撑大梁和闸墩的变形引起闸门支铰中心的变形情况。
在预应力锚索张拉前，已经完成了支铰座的安装（二期砼浇筑完成），而且闸门也已经吊装到位，完成安装。因此掌握锚索张拉对闸门支铰中心的影响变得尤为重要。
2、测量基点布设
每一个孔都布设一个测量基点，在闸门的检修平台上；每一个测量基点都建立了墩标，使用了强制对中盘，是为了减少架设仪器时的对中误差。
3、监测点的布置
由于重点是掌握闸门支铰中心的变形情况，将变形监测点设置在闸门支绞座上，左边两个点（编号1、2），右边两个点（编号为3、4）。以监测支撑大梁在张拉过程中的支铰同轴度变化情况。同时在支撑大梁上设置铅垂线同步监测同轴度变化情况；每一个张拉次序的每一级张拉完成后，必须读取一次支撑大梁同轴度的监测数据；
4、监测内容和方法
在张拉过程中，只要掌握支铰向上游的位移量和高程的位移量，就可以得出变形对闸门的影响，因此每一个深孔的测量基点都可以采用独立的坐标系统。在进行锚索张拉前对4个监测点进行一次观测，得到初始观测值，在张拉过程中再进行观测，得到的观测值减初始观测值，就是支铰的变形值，?变形值=观测值-初始值。
每一个深孔的锚索分为四组进行张拉，第一组张拉完成后再进行第二组的张拉；在每一组张拉时，又分为不同的吨位（35%、50%、75%、100%、110%、张拉锁定后）。在每一次张拉完成后都要进行变形检测值的测定。
水平变形采用距离比较，垂直变形采用高程比较。根据水平变形量和垂直变形量可以计算出张拉对支铰同轴度的影响。
由于次锚索的张拉对支铰的变形影响可以忽略不计，因此在次锚索进行张拉时候没有进行变形监测。
三、作业依据
《现行水利水电工程施工测量规范》
《建筑变形测量规范》
四、使用仪器
莱卡TC2003，测角精度0.5〞，测距精度1.27mm+0.9mm/km。
五、监测成果

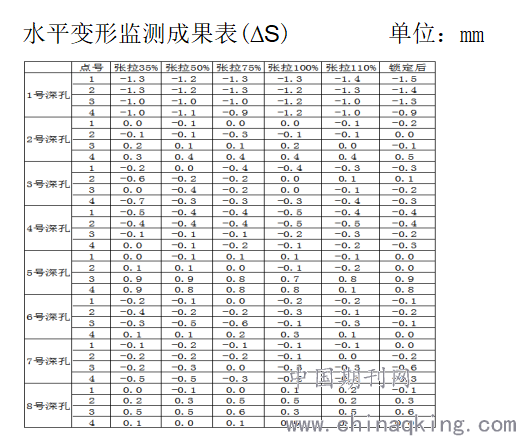

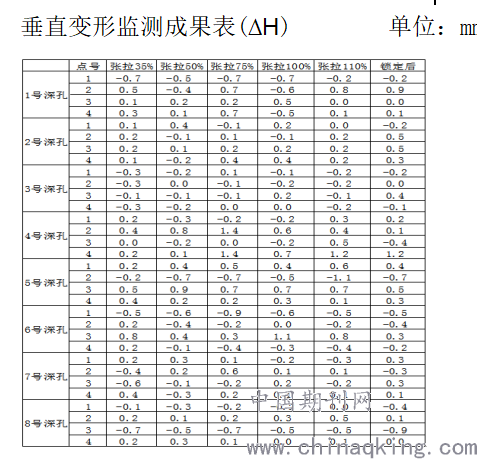

每一次计算的变形量都是累计变形量，四组全部张拉完成锁定后观测得到的变形值为最终变形值，下表是第四组张拉时观测数据。
.png)
.png)
六、数据分析

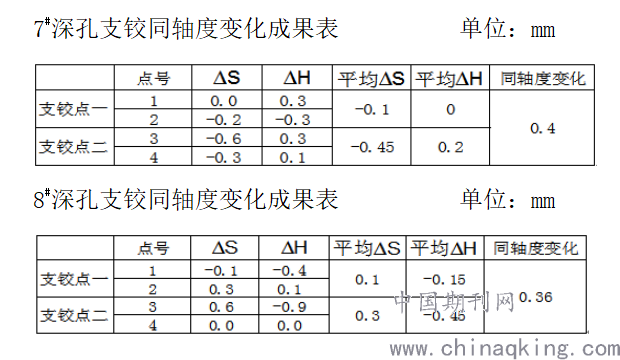

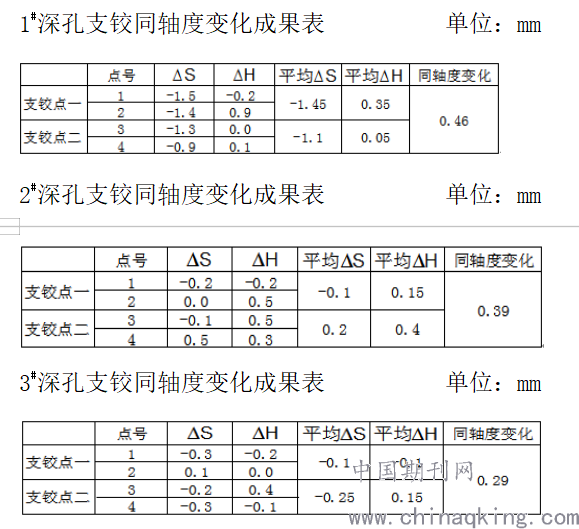

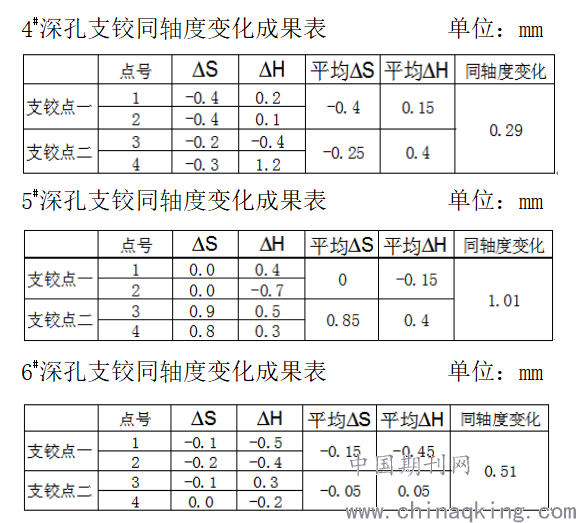

每一个深孔四组张拉完成锁定后，得到最终累计变形量，根据最终变形量计算出两个支铰点的同轴度变化情况，同轴度变化=SQRT ((?S1─?S2)2+(?H1─?H2)2)。
.png)
.png)
.png)
七、结论
通过上述各个变形监测数据的分析，可以认为，支铰中心在预应力锚索张拉中和张拉后，变形量较小，同轴度变化微小，小于规范的要求，不会影响到弧形闸门的升降。
参考文献：
[1]姜小兰,吴浪,孙绍文,张小伟.南水北调穿黄隧洞内衬预应力锚索应力应变试验研究[J].长江科学院院报,2010,27(4):61-65.
[2]莫文,陈志军.那邦水电站无粘结预应力锚索应力监测与损失分析[J].云南水力发电,2014,30(B11):16-17.
