摘要:当前,城市化发展进程正在不断加快,但对环境造成的污染却日渐加重。为节约资源、减少对环境造成污染、提升劳动生产效率,同时促进建筑行业信息化与工业化的结合,装配式住宅逐渐兴起,为建筑行业创新带来了机遇。本文主要分析装配式住宅电气设计原则与设计要点。
关键词:装配式住宅 电气设计 原则 要点分析
随着科技技术的快速发展,在建筑行业中,装配式建筑得到了广泛关注,其重视大规模生产,有着极大的优势,如质量有保障、生产工期少,最为重要的是装配式建筑能够实现节能环保。但装配式建筑方式对电气设计提出了全新的要求,相关单位应科学处理这类问题,以此来提升装配式住宅建设质量。
一、装配式住宅结构形式
装配式建筑即为利用预制构件来装配建筑物,其建筑物部分或所有构件都已经在工厂预制完成,之后再运输到施工现场中,依照建筑物结构形式来讲,装配式住宅结构主要分为钢结构、混凝土结构以及木结构等,预制构件主要为楼板、梁、柱等,梁板可以运用全预制或者半预制的方式,我国装配式住宅基本上都是运用半预制半现浇的方式进行施工,还可以称之为叠合梁与叠合板[1]。
二、设计原则
装配式住宅预制构件基本上都是在工厂内生产完成的,在施工现场切不可凿洞或开凿,以此来保障装配式预制构件的完整性与质量。在整个流程中,针对于电气设计来讲,应确保设计安全可靠、节能环保以及布置整体美观等原则,运用标准化的方式来进行电气设计,进一步做到设备布置合理、设备安装与管线铺设系列化和标准化。
三、装配式住宅电气设计办法与要点分析
(一)电井的选址
在装配式住宅供配电体系中,电井选址十分重要,其位置应在负荷中心,这样不仅可以缩短低压配电半径、降低电能损耗,同时还可以进一步减少电压损失,进而满足住宅供电质量。装配式住宅建筑内部基本上都是2到3户共同使用一部电井,所以说水平供电的半径相对较小且电压损失较小,可以很好满足住宅内部供电质量[2]。因为电井有设置竖向桥架与管线等,所以井道内的楼板应提前设置预留口。另外,建筑物楼板与墙体内部也会有诸多管线,为避免预制构件中预埋大量管线,电井设置不可设置在运用预制楼板的区域内。
(二)点位预留

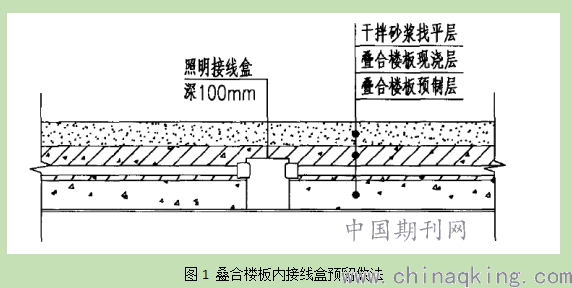

为方便预制构件的制作,在预制构件中所预留的箱体与连接盒应依照建筑物规格准确定位预制构件。另外,在预制墙体中,所设置的插座与开关以及消防设备等都应提前预制接线盒,可以使用86型的连接盒。此外,叠合楼板内的照明灯与相关探测设备都应该预留深型连接盒,实现叠合楼板内部管线的有效连接(如图1),连接盒位置需要由电气专业人员做出初步预测,然后在进行准确定位。
(三)照明部分
在设计照明的过程中,需要依照现行标准来进行设计,在符合质量要求的同时,还需要运用高光效光源,全面减少光能浪费,将自然光能利用起来。

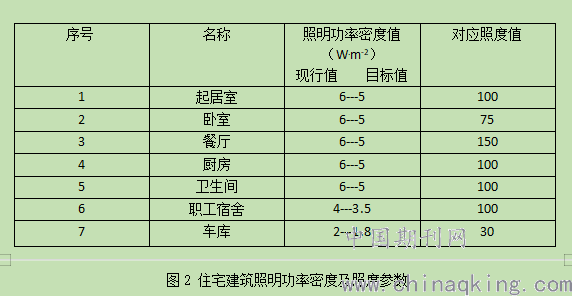

1)在选择照明照度与照明功率密度值时,应严格执行《建筑照明设计标准》来进行设计(如图2。
2)应充分利用自然光源。在自然光源相对充足时,可以借助导光或者反光等模式来将其引入到装配式住宅内部[3]。另外,如果在靠近墙体或窗户一侧难以进行自然光照射,那么需要设置单独电源路线来进行控制。
3)灯具设置要科学。在过程中考虑设置灯具地点的采光与灯光的实际用途等。针对于装配式住宅中的走廊与电梯以及大厅等区域内,可以选用智能照明系统,然后根据这类区域的自然采光情况进行分区分组控制,在晚上时可以适当降低走廊大厅的照明强度,节约能源。
4)可以使用光效能力较强的LED灯来代替传统灯。LED灯有诸多优点,如体积小、能耗少、寿命较长以及零污染等。另外,LED灯在日常工作时,自身热量损耗数量较少,能够避免出现辐射的问题和现象。在开展LED设计工作情况下,需确保能够满足国家相关规定与标准,提高其自身的功率因数。
5)灯具选择应参考建筑物照明设计规范中的要求,在过程中应选择满足眩光条件的灯具,同时还需要选择具有开启式功能的灯具,重视灯具电能转换效率应高于75%,综合考虑建筑室内空间大小,并要求配光合理[4]。其六应选择智能照明控制器,这样可以动态追踪系统内部情况,然后实现及时反馈,这样的方式可以实现区域照明控制,解决照明能源输出。另外,动态监控还可以在适当到时候降低照明强度,如在晚上时,在各个区域都应设置节能控制开关。
(四)公共设施的电气配套
装配式住宅中的公共设施电气配套部分最为关键的部分就是电梯设计。在设计过程中,应选择节能型号的电梯,然后配备无齿轮曳引机。这类电梯在运行过程中有着噪音小且与运行效率高等特征,同时体积相对较小,可以有效降低能耗。最为重要的是这类电梯可以实现能量回馈,降低电机容量等级。针对于电梯控制来讲,应运用智能控制系统。另外,针对于电梯配套装置,如水泵、通风设备等,需要采用变频技术进行控制,选用节能高效的变频空调,借助这种设计可以全面降低电梯能耗。在重视电梯设计的同时,还需要注意一下几点:首先要重视阴雨天防雷与用电设备的接地设计[5]。考虑装配式住宅的重要性与用途以及是否容易发生雷电事故等,之后在此基础上对比防雷要求,最后进行分类,结合建筑物防雷设计规范要求将防雷划分为三类。当明确了解住宅金属结构的位置时,可直接利用混凝土钢筋及建筑物金属体做防雷接地装置。如果不具备适合的引雷材料,那么可以使用圆钢材料进行接地极引雷;其次为绿色建筑设计。在装配式住宅电气设计时,应遵循环保与低碳等原则,从可持续发展角度出发,响应国家绿色建筑发展要求,实现节约能源,同时最大限度的降低成本支出,将建筑绿色环保与绿色建筑概念相互融合,同时体现在装配式电气设计中。
结束语:
总而言之,随着装配式住宅建设的快速发展,其正在走向成熟的阶段。而电气设计是装配式住宅建设的关键部分,也是重要的组成部分,在电气设计的过程中,应了解各个预制构件的位置与做法,与结构专业做好配合。宜采用建筑信息模型(BIM)技术,合理设计预制构件内的电气设备、管线和预留洞槽,做到精准定位、合理走线,减少与其余专业的管线交叉,减少施工难度,满足预购件工厂化生产及机械化安装的要求。
