浅谈燃气导热油炉热量计量系统

发表时间：2020/7/13 来源：《新纪实》2020年第4期作者：洪开煜

[导读] 随着工业的发展，以导热油锅炉为主的有机热载体炉逐步推广。导热油锅炉，常以煤碳、重油、天然气为燃料，以导热油为循环介质的供热设备。导热油具有高温低压的优点，且其供热温度可精确控制，同时该设备不需要水处理设备并且热损失较小，所以其投资省，运行费用低，安全高效。在整个系统中设置有流量计，与相应的流量积算仪配套使用可用于测量导热油的流量和总量。

        福建新奥能源发展有限公司福建泉州 362000

        随着工业的发展，以导热油锅炉为主的有机热载体炉逐步推广。导热油锅炉，常以煤碳、重油、天然气为燃料，以导热油为循环介质的供热设备。导热油具有高温低压的优点，且其供热温度可精确控制，同时该设备不需要水处理设备并且热损失较小，所以其投资省，运行费用低，安全高效。在整个系统中设置有流量计，与相应的流量积算仪配套使用可用于测量导热油的流量和总量。
        在锅炉运行过程中发现，导热油在循环过程中温度较高，一般在200℃-280℃之间，开停机过程中导热油有较大的温度和粘度的变化，不利于计量，而普通不带温压补偿的流量计压力或者温度损失大，计量不精准，且导热油的品质对计量精度存在影响，导热油中的杂质容易导致流量计堵塞，早期导热油流量计只测算导热油的流量和总量，不利于与用热客户结算，最终引起纠纷。针对这一现象，由此便形成了新的导热油计量系统。
        首先，一般200℃左右温度可以采用涡街流量计，高温可以采用孔板流量计（根据不同温度范围设计选用），从而保障系统结构简单，造价低、可靠等优点，同时运营维护方便。
        其次，引入导热油热量计量的方法。其原理是：将一对温度传感器分别安装在导热油的出油管和回油管上，流量计安装在回油管上。流量计发出与流量成正比的脉冲信号，一对温度传感器给出表示温度高低的模拟信号，积算仪采集来自流量计和温度传感器的信号，实时查询该数据下的导热油参数，再计算出热交换系统获得的热量，即导热油释放的热量。早期的质量（体积）流量计得到质量（体积）后，用质量（体积）与用户进行结算，不易于定价，造成客户纠纷。引入热量计量后，便于用户直观的理解，计量结果即为系统消耗的热量；且易于定价，在客户理解的基础上，以热量定价促进客户交易。
        导热油在升温降温以及循环过程中，温度在不断变化，对应的密度也在不断变化。

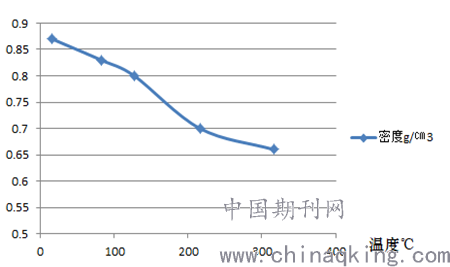

         如图是某320导热油运行温度和密度的关系曲线，在该导热油运行周期温度变化范围内（16-320℃），该导热油的密度变化较大（0.87-0.66g/cm3）。不带温度补偿的流量计在运行过程中，固定导热油的密度为0.7g/cm3，则在开机导热油升温过程中，实际密度较高，则会导致流量计显示的质量流量偏低，造成测量误差。因此流量计须带补偿，根据不同温度下的密度测量其质量流量，达到计量精准的目的。
        最后，加强导热油的品质检测管理。导热油使用较久或品质较差，其热稳定性和抗氧化性会降低，导致受热裂解，寿命减短，并在流量计零部件上炭化积焦。同时，加强流量计的日常检查、维养及清洗，做好运营台账记录，降低系统故障率，减轻系统负载。
