上海建工五建集团有限公司 上海市 200062
摘要：结合超高层综合体设计实例，对超高层综合体（250m以下）消防应急照明及疏散指示设计提出自己的见解。
关键词：超高层综合体；消防应急照明及疏散指示；系统设计；
0 引言
随着国内经济的发展，超高层综合体在我国很多大城市逐渐兴起。超高层综合体固然解决了大城市用地紧张的问题，但是其楼层高、功能复杂，火灾时人员的安全疏散特别重要。
本文结合某超高层综合体项目设计案例，对超高层综合体消防应急照明及疏散指示设计提出自己的见解。
1 项目概况

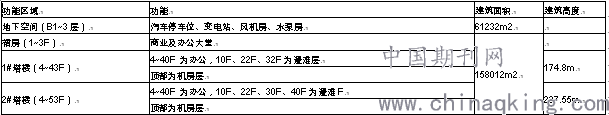

1、某超高层综合体建设规模如表1.1所示。
表1.1建筑规模
.png)
2、某超高层综合体地块功能示意图如图1.1所示。
.png)
2 释义
消防应急照明及疏散指示包括备用照明、疏散照明、疏散指示标志。备用照明为火灾发生时仍需工作场所的照明。疏散照明为供人员疏散而设置的照明。疏散指示标志为供人员疏散而设置的各种指示标志。
3 设置位置
3.1备用照明设置
设置备用照明有利于消防救援工作的顺利实施。结合国家相关规范，超高层建筑在发生火灾时设置备用照明的场所如下：变配电站、柴油发电机房、消防用设备房、消防控制室、配电室等；
3.2 疏散照明及疏散指示标志设置设置
设置疏散照明及疏散指示标志的场所如下：（1）火灾发生时，人员能够有效快速安全逃离且必须经过的疏散通道及疏散楼梯；（2）火灾发生时，消防作业及救援人员仍需要坚持工作的场所；（3）建筑内功能房间面积大于200m2、人员活动密集及人员安全疏散时易拥堵的场所。设置疏散照明及疏散指示标志可以使人们在发生火灾时，能有效快速的安全逃生，有利于人员顺利安全疏散。结合工程设计实例及国家规范，超高层建筑设置疏散照明的场所如下：变配电站、柴油发电机房、消防用设备房、消防控制室、配电室、消防用前室、大空间商业及办公、避难层、疏散通道；
3.3 应急照明灯安装
1、备用照明及疏散照明灯具为结构顶板吸顶安装、装饰吊顶嵌装及墙壁距地2.2m以上明装；
2、疏散指示标志（包含出口标志及方向标志）灯须设置于明显的部位，超高层建筑疏散指示标志安装如下：
（1）出口标志灯在安全出口及人员密集场所疏散门的正上方明装或安装；
（2）方向标志灯在疏散走道，底边距地1．0m以下安装；
（3）方向标志灯在疏散走道、疏散走道转弯处地面上暗装；
（4）方向标志灯与安全疏散方向垂直时，方向标志灯具中心间距≦20m，如图3.1所示；
（5）方向标志灯与安全疏散方向平行时，方向标志灯具中心间距≦10m，如图3.2所示；
（6）方向标志灯在走道转角安装时，方向标志灯具中心距墙角边线距离≦1．0m，如图3.3所示。
.png)
4、塔楼裙房开敞式商业区域在疏散通道上，增加设置灯光疏散指示标志，有利于火灾发生时人员安全逃生。
4 应急照明照度要求
4.1 备用照明照度
设置备用照明的场所，我们通常按照保证 正常照明的照度进行设计。
4.2 疏散照明照度
设置疏散照明的场所，其作业面的最低照度需满足国家规范要求。在进行超高层消防疏散照明及疏散指示设计时，我们适当提高了部分场所疏散照明的照度值，便于提高人员的疏散效率和疏散安全性，最终实现人员高效安全疏散的目的。结合工程设计实例及国家规范，超高层建筑内疏散照明的地面水平照度设计值如表2.3.2所示：
表4.2.1超高层建筑疏散照明的地面水平照度设计值
.png)
5、系统设计
消防应急照明和疏散指示系统选型、灯具选型、控制器选型及线路设计的合理性，对火灾时人员安全逃生具有决定性作用。
5.1系统分类
消防应急照明和疏散指示系统分为：自带电源非集中控制型、自带电环集中控制型、集中电源非集中控制型、集中电源集中控制型。
如图5.1.1 所示：
.png)
5.2系统选型设计
1、由于超高层建筑楼层高、面积大、功能复杂、人员密度大、疏散路径非常复杂、火灾发生概率较高，当发生火灾时人员安全高效快速逃生的难度大。集中控制型系统的应急照明控制器可以有效解决超高层建筑的这些难点。
2、超高层建筑场所应选择集中控制型系统，其具有如下优点：
（1）能够根据火灾发生初期、中期及后期蔓延情况，按照预先设定的原则控制火灾发生及其相邻区域灯具的光源应急点亮，为人员安全高效疏散提供合理的照明支持，为人员安全疏散提供正确、有效的引导信息支持，为消防救援人员快速灭火救援提供照明支持；
（2）能够全天24h监视其负责区域的消防应急灯具、应急照明集中电源的工作状态，并且能够及时反馈故障部件状态信息至消防控制室，有助于消防管理人员对上述故障部件进行维保，从而可靠发挥系统的功能。
3、结合多年项目设计及实施经验，对集中电源型与自带蓄电池型应急灯做如下比较，具体如表5.2.1所示。

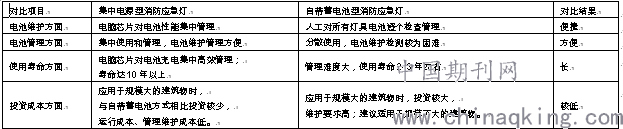

表5.2.1集中电源型与自带蓄电池型消防应急灯比较
.png)
3、综上所述，超高层建筑场所应选择集中控制型集中电源型系统。
5.3灯具选型设计
1、备用照明灯具采用正常照明灯具（建议采用LED型光源，单/双管荧光灯或三管格栅灯），在火灾时应保持正常工作所需的照度要求。
2、疏散照明、疏散指示标志灯具采用节能光源（建议采用LED型光源）的灯具，其光源色温不应低于2700K；
3、疏散照明、疏散指示标志灯具天花嵌装、结构顶板吸顶安装时，其面板或灯罩材质不可以选用玻璃；
4、疏散照明、疏散指示标志灯具在距地完成面1.0m及以下安装时，其面板或灯罩材质不可以选用玻璃或其他易碎材料。
5、疏散照明、疏散指示标志灯具埋地暗装时，其面板材质可选用钢化玻璃，且其厚度≥4mm；
6、疏散照明、疏散指示标志灯具墙面安装时，选择A型灯具；吊装（8m以下）时，选择A型灯具；地面暗装时，选择集中电源A型灯具；
7、疏散指示标志灯吊顶安装时，在不同室内高度场所的灯具选型，具体如表5.3.1所示：
表5.3.1疏散指示标志灯吊顶安装选型
.png)
8、疏散照明、疏散指示标志设置在地面上设置时，防护等级不应低于IP67；
9、超高层建筑属于高危险场所，故其疏散照明灯具光源应急点亮时间不应大于0.25S。疏散指示标志灯选择持续型灯具。
5.4应急照明控制器设计
1、根据超高层建筑规模，通常配置1~2台应急照明控制器；每台应急照明控制器控制点位数≦3200。
2、应该照明控制器通常设置在消防控制室内，须与火灾报警控制器或消防联动控制器联动。
3、应急照明控制器能预先设置的原则自动、手动控制其他应急照明控制器管理区域消防应急灯的应急启动。
4、应急照明控制器电源有消防控制室消防双电源箱引出；其蓄电池电源持续供电时间≧180分钟。
5.5线路设计
超高层建筑楼层应急照明集中电源控制器配出消防灯具（顶棚及墙面安装）配电线路和通信线路，采用无卤低烟耐火450/750V的铜芯导线，通信线路采用无卤低烟耐火450/750V的铜芯导线。
6系统供电设计
6.1供电电源设计
1、超高层建筑消防应急照明及消防设备按一级负荷供电，由两个独立的电源供电，且增设应急电源（采用柴油发电机，启动时间不应大于30s）。
2、由城市电网引两路独立的10KV（35KV）电源（具体以项目所在地市政情况为准），互为常备用。
6.2供电系统设计
1、超高层建筑消防应急照明及消防设备采用专用的供电回路。独立的供电回路，可以使消防电源直接与消防用电设备连接，提高消防供电的稳定性。
2、超高层建筑消防用电的低压配电系统主接线，建议采用从建筑内变配电站低压母线处将消防电源分离出来，形成独立的系统。这种主接线方案使消防负荷收非消防负荷故障的影响较小，详见表图6.2.1低压配电系统主接线方案示意图。
.png)
图6.2.1 低压配电系统主接线方案示意图
3、超高层建筑备用照明灯具由各消防功能房间消防电源双切箱引出。备用照明灯具持续供电时间≧180min。
4、超高层建筑疏散照明、疏散指示标志灯具由楼层集中电源控制设备引出。集中电源控制设备电源从楼层应急照明双切箱引出。超高层建筑由于人员密度大且疏散困难等原因，疏散用时较长，故其持续供电时间要求有所提高，其持续供电时间≧90min。
6.3配电回路设计
1、超高层建筑水平区域应急灯配电回路的设计如下：
（1）按防火分区、楼层为基本单元进行配电回路设计；
（2）避难层单独进行配电回路设计；
（3）防烟楼梯间前室及合用前室由本楼层管井集中电源控制设备配电；
（4）消防用设备房、配电室等区域由本楼层管井集中电源控制设备单独配电。
2、超高层建筑竖向区域应急灯配电回路的设计如下：
（1）防烟楼梯间单独进行配电回路设计，由本楼层集中电源控制器单独引出；
（2）和避难层连接的下行楼梯间单独进行配电回路设计，由避难层集中电源控制器单独引出。
3、超高层建筑应急灯任一配电回路配接灯具的数量不宜超过60只；
7结语
以上仅是根据实际工程对超高层综合体消防应急照明及疏散指示设计的一些浅见。超高层建筑规模大、人员密集，设计人员在消防应急照明及疏散指示设计中须严格执行国家规范。
参考文献：
[1] GB50116-2013 火灾自动报警系统设计规范
[2] JGJ16-2008 民用建筑电气设计规范
[3] GB51309-2018消防应急照明和疏散指示系统技术标准
[4] GB 17945—2010消防应急照明和疏散指示系统
[5] GB50016-2014（2018年版）建筑设计防火规范
[6] DG/TJ08-2048-2016 民用建筑电气防火设计规程
[7] GB50034-2013 建筑照明设计标准
