河南驰丰测绘地理信息技术有限公司 河南洛阳 471000
摘要：本文主要论述建筑物外立面测量方法，并结合工程案例阐述了立面测量的的作业流程及数据处理的方法，以及用excel表格进行立面面积的统计计算。
关键词：建筑物外立面；作业流程；统计计算。
1.引言
在我国城镇化建设和发展的过程中，建设总是有先有后的。一些建于早期的建筑物面临着老化，临街建筑物与现代发展中的街道景观不协调，一些原有的建筑物根据需要进行改建或扩建，“美丽乡村”计划要求对建筑物的外立面进行统一的整饰等等，这些都需要对旧的建筑物的立面进行整治，以达到更好的效果。这些都要求测绘建筑物的立面图。
2.建筑物立面图的基础知识
将建筑物不同的立面投影到铅直的、与平面平行的投影面上而得到的正投影图，称为建筑物立面图，简称立面图。它主要表现建筑物的外貌形状，反映屋面、门窗、阳台、雨蓬、台阶等的形式和位置、建筑物垂直方向各部分高度、建筑物的艺术造型和外部装饰等。
根据建筑形体的复杂程度，建筑物立面图的数量也有所不同。一般分为正立面图、背立面图和侧立面图。也可以按照建筑物的朝向分为南立面、北立面、东立面和西立面。
建筑物立面图测量包含：建筑物室外地面线及建筑物的勒脚、台阶、花台、门、窗、雨蓬、阳台、室外楼梯、墙、柱外墙的预留孔洞、檐口、屋顶（女儿墙或隔热层）、雨水管、墙面分隔线或其它装饰构件等。
3.建筑物立面图测绘
建筑物立面图测绘的数据采集方法一般有全站仪法、近景摄影法等。
现阶段，大部分建筑物外立面测量的主要目的，就是对外立面进行处理，比如做保温层，干挂石材，外墙涂料，或者外墙贴砖等等。因此，制作立面图的同时，需要对相关的面积进行统计和汇总。
由于大部分老旧小区的房屋都是位于窄小的巷道里，楼间距小且违章搭建比较多。在实际作业中，可以选择用电子测距仪对其长宽高以及门窗等要素进行尺度测量，再用带有免棱镜激光测距功能的全站仪法测量出房屋的高度等。这种测量方法，不仅工作效率高，精度高，而且成本低。
4.作业流程
1）野外实测，对建筑物进行总体勘察，绘制建筑物平面草图。
2）用全站仪测量建筑物的层高。
3）分段量测各单元或区间的距离，标注在草图上。
4）量测窗户及阳台离地尺寸，以及门、窗、阳台及广告牌等的尺寸，并标注在草图上。
5）对建筑物整体及局部细节进行拍照，便于在CASS成图时参考。
6）根据测量数据在CASS上绘制立面图。首先绘制建筑物的平面图，然后在上下左右一一对应绘制东南西北四个立面图。效果图如图1所示。
7）依据立面图制作图形注记，并在excel中根据面积公式计算门、窗、阳台等需要扣除的面积，并求和。
8）在excel表格中输入各类数据，并利用公式计算建筑物的建筑面积，外立面总面积及外墙总面积等。
9）依据计算成果，制作面积汇总表。
10）制作图签，图面整饰。
.png)

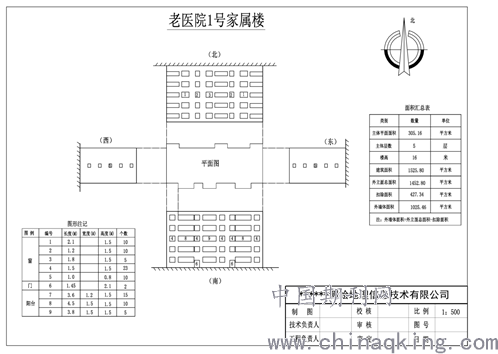

图1 立面图示例
门、窗、阳台等面积计算公式如下：
窗户面积=长度*高度*个数
门的面积=长度*高度*个数
阳台面积=（长度+2*宽度）*高度*个数
扣除面积汇总：∑（窗）+∑（门）+∑（阳台）

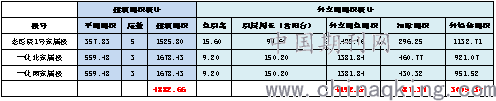

面积统计汇总表格如下所示：
.png)
建筑面积=平面面积*层数；
外立面总面积=房屋周长（含阳台）*总房高；
扣除面积=∑（窗）+∑（门）+∑（阳台）；
外墙体面积=外立面总面积-扣除面积
外墙体面积即为将要进行处理的外墙面积。最后，对整个工程的建筑物外墙面积进行汇总求和。
5.注意事项
部分特征点棱镜无法到达，因此最好选择免棱镜全站仪进行外业数据采集。立面上若有不通视的特征点，可以通过支站的方法解决。
立面一般比较复杂，项目内各个建筑物各有不同，为避免后期成图混乱，建议在数据采集时一定要对建筑物整体记局部进行拍摄，以便在CASS成图时作为草图参考。
在采集数据时，可以灵活对测量数据进行综合。比如，若项目仅要求建筑物的外墙面积，对门窗的具体位置不做要求时，可以直接测量整面墙的距离，以减少累积误差。如果项目对门窗以及空调等的位置要求比较精确时，必须按照实际情况对相关的位置进行测量。
建筑物门窗的大小和高低在设计时一般都有规律，但是由于建筑施工偏差和立面测量误差，导致按实测数据绘制出的门窗大小和高度可能不一致，需要在尊重测量数据的基础上进行调整。
若建筑物某些部位的立面完全相同，可以利用CASS软件的“复制”“镜像”等功能，先复制相同部位的立面图，再进行粘贴或者镜像，提高作业效率。
计算面积和汇总时，尽量利用excel的表格计算功能，以减少人为误差。
6.结束语
本文重点阐述了立面测量的基本原理和作业流程。在实际的作业中，应依据项目要求的不同，灵活应变，从而保证立面图测绘工作的顺利完成。
参考文献：
[1]CJJ 8-1999《城市测量规范》
[2]聂洪达，郄恩田.房屋建筑学.北京大学出版社出版.2016.
[3]黎其添.几种建筑物立面测量方法对比分析[J].北京测绘，2019，33（7）：850-852
[4]何屹雄，花向红，许承权，姚周祥，黎洋.全站仪建筑物立面图测量方法研究及工程实践.《测绘地理信息》2017年.第1期
