广西柳州钢铁集团有限公司矿业公司 广西柳州 545002
摘要：柳钢矿业公司屯秋矿半移动破碎站在PYD1750圆锥破碎机采用清腔系统技术，实现安全高效清理堵料，达到了提高破碎系统的作业率、降低职工劳动强度的目的。
关健词：圆锥破碎机；清腔系统
1 引 言
柳钢矿业公司屯秋矿半移动破碎站PYD圆锥破碎机在2018年6月投产以来，因原矿是露天开采，矿石含水分较重，该矿石湿度大容易粘结，而圆锥破碎机是挤压式破碎，因此经常出现在破碎腔内板结，引起圆锥破碎机“闷机”现象，需要停机处理。由于该设备未设计有清料装置，全靠人工清理，用时约3天，劳动强度大，安全保障不稳定。如何解决圆锥破碎机“闷机”现象，如何降低职工劳动强度，如何提高设备作业效率等，是矿业公司生产中一直在研究实践的课题。
.png)
2 破碎工艺流程
柳钢矿业公司屯秋矿半移动破碎站设计能力1200t/d，破碎作业采用三段一闭路的流程（图1），粗碎作业采用PE600×900颚式破碎机，中碎作业采用GS185B液压圆锥破碎机，细碎作业采用PYD1750弹簧圆锥破碎机。破碎产品粒度设计≤10mm。
在三段一闭路的流程中，细碎作业主要处理检查筛分作业后的筛上返回产品，其效率的高低与在整个工艺流程中占有举足轻重的作业。对于给定的矿石和设备，细碎圆锥破碎机的效率主要由给矿粒度、给矿量和排矿口大小所决定，三者相互影响相互制约，一个因素发生变化另一个因素必须相应地变化，才能使破碎机的破碎效率提高。
但由于破碎过程中，物料湿度大、粘度高、排矿口小，容易引起物料在细碎破碎腔内板结，导致圆锥破碎机“闷机”现象，且该设备未设计有清料装置，全靠人工清理，用时约3天，劳动强度大，安全保障不稳定。为提高设备作业效率，降低职工劳动强度，经过现场调研、查找技术资料、组织讨论，确定在细碎圆锥破碎机加装清腔系统的方案，使调整装置提升80mm，以保证破碎腔将给料中最大物料排出，实现安全、有效清料的目的。
3 圆锥破碎机结构
.png)
.png)
主视图 俯视图
圆锥破碎机的参数：
.png)
.png)
4 清腔系统的实施和选择
4.1 机架及调整套部受力分析
通过设备整体分析，提升调整装置80mm，需承受调整装置及减震弹簧组的预压力，如表1。
.png)
表1
4.2 液压油缸参数选择
.png)
表2
4.3 液压站选择

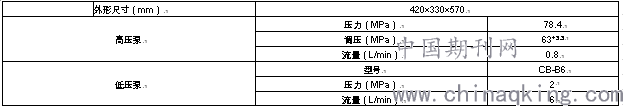

经查阅资料手册，符合条件的液压站为DSD0.8 /6M型，具体参数如表3。
.png)
表3
.png)
4.4 实施方法
⑴在细碎圆锥破碎机的调整装置外部均匀布置4个点（相差90°），在该点焊接可支撑起顶用的平台，平台与调整装置同厚度（约90mm）。
⑵在底部焊接油缸底座楔块并固定，加装防倾倒设施，安装安装4个同步液压油缸。
⑶测量调整装置平台与下部油缸中心距离，确定顶杆长度、导向套位置。
⑷安装液压站、布置油路分配器、现场连接油管。
⑸连接清腔系统电气部分，通电试运行，检查压力、提升行程。
⑹检验数据正常，安装顶杆和焊接导向套，确保顶杆不移位，在线试机。
4.5 焊接注意事项
⑴焊接表面应清理干净，保持光滑，不得漏焊，飞溅，焊疤，凹坑等。
⑵铸钢件焊接时，焊道间的重叠量不得小于焊道宽度的1/3.
⑶根据现场测量实际参数，需增加一件厚度约30mm，宽度约为100mm，T型斜垫块，焊接于机架上盖位置，以便延伸受力位置。
⑷焊缝要求为单边坡口为20mm*45︒，满焊，无缺陷。
5 结 语
在细碎圆锥破碎机应用清腔系统4个月以来，出现过8次堵料“闷机”，平均清理堵料用时有原来的3天降到10分钟左右，大大虽短了清堵时间，有效的提高了设备作业率和降低职工的劳动强度。
参考文献：（References）：
[1]冯国俊.Ф2200短头圆锥破碎机腔形改造.《中国玻璃》，1991⑷：16-19
[2]徐秋生 梁冰利 居喜龙.圆锥破碎机润滑装置的改造实践.《金属矿山》，2006⑶：68-70
[3]冯斌 柴垣民.料位控制技术在PYD2200圆锥破碎机的应用实践.《有色金属：选矿部分》，2008⑷：36-38
