摘要:本文提出了一种携带方便，操作方便，能够根据需要对架设的导线进行接地的创新型石墨烯滑动接地装置，并对其技术方案及具体实施办法进行阐述，希望能够为架线施工人员提供更好的安全保障。
关键词：电网架线施工；接地装置
引言：随着电力发展步伐的不断加快，电网建设也得到迅速发展，输变电容量逐年增加，电网规模不断扩大。在架线施工中，感应电成为一个不可忽视的危险源，感应电问题包括电磁感应而产生的感应电压和感应电流，如果产生感应电的输电线路不接地，则只有感应电压存在；一旦线路接地，将产生入地的感应电流；另外，在山区等峰峦耸立，海拔高低悬殊，容易发生雷击的地域，在架设导线施工时更需要注意感应电对架线施工人员造成伤害。目前的防感应电的措施受空间和环境的影响较大，仅能使用于固定的施工点，不能够根据需要进行设置，无法给施工作业人员提供全程的保护。
1.电网架线施工防雷击创新型石墨烯滑动接地装置技术方案
本架线施工用接地装置包括：支架、导向机构和导电接地结构。导向机构包括转动设置在支架上的导向轮及与导向轮配合的压线轮，导向轮的材质为导电材质；导电接地结构包括导电压板、转接导线及压簧，导电压板在压簧的作用下压贴在导向轮的一端面上，以使导电压板与导向轮电连接，所述转接导线的一端与导电压板电连接，转接导线用于连接接地线。在架设导线施工过程中，可以将支架固定在电力杆塔上，从而将架线施工用接地装置固定在电力杆塔上，接着，通过接地线与转接导线相连接，使架线施工用接地装置通过接地线与大地连接，再将裸导线绕过导向机构的导向轮，使裸导线在架设导线施工过程中，通过导向轮进行导向。同时，通过压线轮将裸导线压紧在导向轮上，使裸导线在架设导线施工过程中与导向轮相贴合。如此在架设导线施工过程中，裸导线通过架线施工用接地装置的导向轮、导电压板、转接导线和接地线实现接地，将感应电导入大地，以防止裸导线上的感应电对架线施工人员造成伤害。本方案的架线施工用接地装置结构简单、体积小，其不仅携带方便，而且操作方便，能够根据需要将架线施工用接地装置固定在电力杆塔上或其他设备上，以实现对架设的裸导线进行接地。
2.电网架线施工防雷击创新型石墨烯滑动接地装置结构特点
2.1导电压板
导电压板上朝向导向轮的一侧面设有石墨烯导电片，在压簧的作用下，贴在导向轮的端面上，以使石墨烯导电片与导向轮电连接，提高架线施工用接地装置的导电性能和使用寿命。
导电压板上朝向导向轮的一侧面上设有环形安装操槽，环形安装操槽的轴线与导向轮的旋转轴重合，环形石墨烯导电片嵌设在环形安装操槽内，便于石墨烯导电片的安装。
2.2导电接地结构
导电接地结构还包括设置在支架上的导向孔及与导向孔滑动配合的导杆，导向孔的轴线与导向轮的旋转轴相平行，导杆的一端与导电压板相连接，压簧套设在导杆上，压簧的一端抵在导电压板上，压簧的另一端抵在支架上。在导向轮转动过程中，导电压板在保持不动的状态下与导向轮电连接，以保证架线施工用接地装置的支撑工作。
导电接地结构还包括设置在支架上的接地螺钉，转接导线的另一端设有导电连接片，导电连接片上设有安装通孔，接地螺钉穿过安装通孔将导电连接片锁紧在支架上。如此，可以通过锁紧接地螺钉，将接地线与导电连接片一同压紧在支架上，以实现导电连接片与接地线的电连接，并且电连接可靠性好，其有利于接地线与转接导线的电连接操作。
2.3导向机构
导向机构还包括通过轴杆转动设置在支架上的转动架，压线轮转动设置在转动架上，轴杆上还设有扭簧，压线轮在扭簧的作用下抵压在导向轮上。如此，可以通过压线轮将裸导线压紧在导向轮上，使裸导线在架设导线施工过程中与导向轮相贴合，以保证裸导线与导向轮的电连接可靠性。
3.装置具体实施方式
如图3-1、图3-2所示，本架线施工用接地装置包括：支架1、导向机构2及导电接地结构4。导向机构包括转动设置在支架上的导向轮2.1及与导向轮配合的压线轮2.2。导向轮的材质为导电材质，本实施例中，导向轮的材质为铝。导电接地结构4包括导电压板4.1、转接导线4.6及压簧4.2。导电压板在压簧的作用下压贴在导向轮的一端面上，以使导电压板与导向轮电连接。转接导线的一端与导电压板电连接，转接导线用于连接接地线。本实施例中，导电压板的材质为铜。

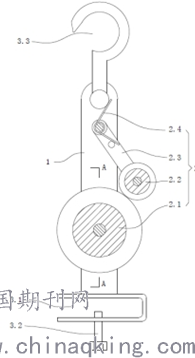

图3-1 装置结构示意图
.png)
图3-2 A-A剖面结构示意图
在架设导线施工过程中，可以将支架固定在电力杆塔上，从而将架线施工用接地装置固定在电力杆塔上，接着，通过接地线与转接导线相连接，使架线施工用接地装置通过接地线与大地连接，再接着，将裸导线绕过导向机构的导向轮，使裸导线在架设导线施工过程中，通过导向轮进行导向，同时，通过压线轮将裸导线压紧在导向轮上，使裸导线在架设导线施工过程中与导向轮相贴合。如此在架设导线施工过程中，裸导线通过架线施工用接地装置的导向轮、导电压板、转接导线和接地线实现接地，将感应电导入大地，以防止裸导线上的感应电对架线施工人员造成伤害。本实施例的架线施工用接地装置结构简单、体积小，其不仅携带方便，而且操作方便，能够根据需要将架线施工用接地装置固定在电力杆塔上或其他设备上，以实现对架设的裸导线进行接地。
如图3-1所示，安装结构包括安装口3.1、锁紧螺栓3.2。可以通过安装结构将架线施工用接地装置固定在电力杆塔的横担上。在操作时，将电力杆塔的横担伸入支架上的安装口内，然后，通过拧紧所述的锁紧螺栓，通过锁紧螺栓的端部将横担压紧在支架上的安装口内，从而将架线施工用接地装置固定在电力杆塔的横担上。安装结构还包括设置在支架上部的挂钩3.3。如此，可以通过挂钩将架线施工用接地装置固定在电力杆塔上。导向机构2还包括通过轴杆转动设置在支架上的转动架2.3、压线轮2.2转动设置在转动架上。轴杆与导向轮的旋转轴相平行，轴杆与压线轮的旋转轴相平行。轴杆上还设有扭簧2.4，扭簧的一端抵在支架上，扭簧的另一端抵在转动架上。压线轮在扭簧的作用下抵压在导向轮上。
如图3-2所示，导电压板4.1上朝向导向轮的一侧面设有石墨烯导电片4.3，石墨烯导电片压贴在导向轮的端面上。导电压板在压簧的作用下，使石墨烯导电片压贴在导向轮的端面上，以使石墨烯导电片与导向轮电连接。导电压板上朝向导向轮的一侧面上设有环形安装操槽，且环形安装操槽的轴线与导向轮的旋转轴重合，石墨烯导电片呈环形，嵌设在环形安装操槽内，便于石墨烯导电片的安装。导电接地结构4还包括设置在支架上的导向孔4.4及与导向孔滑动配合的导杆4.5。导向孔的轴线与导向轮的旋转轴相平行，导杆的一端与导电压板相连接。压簧套设在导杆上，一端抵在导电压板上，另一端抵在支架上。在导向轮转动过程中，可以使导电压板在保持不动的状态下，与导向轮电连接，以保证架线施工用接地装置的支撑工作。导电接地结构还包括设置在支架上的接地螺钉4.8，支架上设有螺孔，接地螺钉与螺孔配合。转接导线的另一端设有导电连接片4.7，导电连接片上设有安装通孔。接地螺钉穿过安装通孔将导电连接片锁紧在支架上。
4.结语
本文公开了一种新型架线施工用接地装置，旨在提供一种携带方便，操作方便，能够根据需要对架设的导线进行接地的架线施工用接地装置。它包括支架、导向机构和导向接地结构。导向机构包括转动设置在支架上的导向轮及与导向轮配合的压线轮，导向轮的材质为导电材质；导电接地结构包括导电压板、转接导线及压簧，导电压板在压簧的作用下压贴在导向轮的一端面上，以使导电压板与导向轮电连接，转接导线的一端与导电压板电连接，转接导线用于连接接地线。
