摘要：ZJ19机组烟支输出由大流量输送皮带完成，该皮带由变频器驱动三相异步电机提供动力。在实际生产中尤其在机器启停阶段，在大流量皮带入口烟支堆码处易出现烟支凌乱现象，造成残烟消耗。针对此现象团队采用增加皮带使能烟层检测开关控制皮带启停的方法，使烟支堆码整齐，从而减少了残烟消耗，产生了可观的经济效益，具有较高的推广价值。
关键字：ZJ19卷烟机组；残烟；堆码；变频器；光电开关；效益
降低残烟消耗能够直观的反映出卷烟生产企业辅料消耗控制能力，间接的反映出卷烟生产企业生产组织能力、工艺控制能力和设备运行状况。降低残烟消耗，就能使卷烟材料降耗指标得到统一、有效、合理的实现【1】。
1 现状描述
.png)
图1-1 烟层堆码检测开关
ZJ19机组烟支输出由大流量输送皮带完成，该皮带由变频器驱动三相异步电机提供动力。如图1-1所示为ZJ19机组大流量入口烟层堆码检测开关，该检测开关通过4个光纤探头探测烟层的高度，输出0-5v的模拟电压，与机器速度一起控制变频器的速度。在实际生产中，当烟层下降到最低光纤探头时，放大器输出电压并不为零，烟层会继续下降，导致烟支凌乱，不光影响设备正常运行，而且使烟支折皱变形，增大了残烟消耗。尤其在机器停机时，当烟层下降到最低光纤探头时，皮带不能立即停转，导致烟层下陷，机器再启动时造成乱烟，每次乱烟产生的残烟约在30支，如图1-2所示。
.png)
图1-2 机器停机、再启动烟层堆码图
2 大流量输出装置电控改造
2-1 方案设计
在皮带入口烟层堆码处增加皮带使能烟层检测开关，用该开关来控制大流量皮带电机变频器使能，只有当烟支堆码到该检测开关以上时，变频器使能接通，皮带才会运转，设计如图2-1所示。

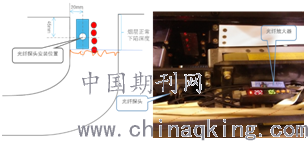

.png)
图2-1 皮带使能烟层检测开关光纤探头位置设计图
2-2 设计控制程序
控制元件采用SIEMENS LOGO逻辑模块；皮带使能烟层检测开关采用FS2-60P光纤式光电检测器。设计控制程序如图2-2：

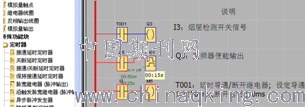

.png)
图2-2 电气接线原理图
2-3 改造实施
根据控制程序画出电气接线原理图，如图2-3所示。将信号接入SIEMENS LOGO逻辑模块，并投入运行。

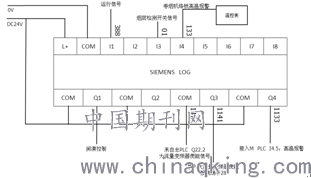

.png)
图2-3 电气接线原理图
3 应用效果
如图3-1所示为改造后效果图，改造后ZJ19机组烟支大流量输出装置堆码乱烟现象消失。尤其在机器启停机阶段，烟支堆码整齐，运行平稳。经统计改造后降低残烟单箱消耗0.0079kg/箱，产生直接经济效益近8万元每年。经生产、质检、安全部门验证，改造措施未对产品质量、设备性能及安全运行造成影响，具有推广价值。

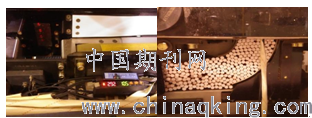

.png)
图3-1改造后烟支堆码效果图
参考文献
[1]GB 5606-2005 卷烟 第三部分:包装、卷制技术要求及贮运[S].
[2]王玉建,杨燕青,杨梦迪.ZJ17卷烟机跑条原因分析和排除方法[J].山东工业技术,2018,(07).
[3]徐素军,杨艳霞.卷接包装工专业知识[M].郑州:河南科学技术出版社,2012.12.
[4]孙志强,贾会志.ZB45/ZB25型包装设备电气维修[M].郑州:河南科学技术出版社,2014.10.
作者简介:叶林1979年6月，男，汉族，陕西旬阳，陕西中烟工业有限责任公司旬阳卷烟厂，电工高级技师，电气维修
