摘要：随着社会经济发展速度的不断加快，大众对公共场所的便捷性与智能性提出了更高要求。PLC控制系统已然融入到各领域生产经营建设环节。其中，自动门作为智能化建筑的重要代表，也在设计环节应用了先进的PLC控制技术。本文就基于此，以PLC设计思想为切入点，分析自动门设计要点，以期为设计人员提供更多思路。
关键词：PLC控制；自动门；设计
引言
电梯是高层建筑中的重要运输工具，可为公众提供便利。但就目前来看，由于没有对电梯进行严格的质量监管，忽视电梯安全操作与运行管理，导致多起电梯坠落事件发生，严重影响了社会稳定。针对此种现状，相关部门应系统研究电梯自动门设计环节，通过使用先进的PLC技术，增强自动门运行安全性。同时，细致分析电梯自动门运行现状，掌握自动门控制手段的优缺点，通过引进先进的自动门设计原则与原理，设置出具有更高质量与效率的电梯自动门系统，推洞动国内电梯行业发展速率，扩大国内电梯行业市场占有量。
1PLC技术在电梯自动门控制中的应用优势
现阶段PLC技术被广泛应用于各领域自动设备的管控过程中，从根本上提升了实际生产质量及效率。将PLC技术应用在电梯自动门控制中的优势主要体现在以下几方面：第一，稳定性更高。现阶段电梯安全事故频繁出现，电梯安全管理被更多人认知。为从根本上提升电梯运行期间的安全可靠性，需重点关注电梯自动门控制系统。而将PLC技术应用在电梯自动门控制系统设计过程中，能够通过自动识别、诊断控制电路等方式发现电梯自动门运行期间的安全隐患，采取相应措施以减少发生安全事故的可能性。因此应用了PLC技术的电梯自动门控制系统比传统继电器自动控制门更具安全性。
第二，PLC控制系统灵活性高，配置简单，程序编写便捷，能够最大限度参与到电梯自动门运行全过程，从根本上提升电梯自动门控制期间的资源利用率，控制运维成本。通过将PLC技术应用在电梯自动门控制中，能够使电梯操作难度降低，人员工作量减少，更宜于人员管理工作。
第三，PLC自动控制系统安装便捷，对实际工作环境要求较低，不需要配置专门的安装室，因此能够更好满足电梯自动门控制要求，提升电梯自动门运行效率。
2自动门技术管理
（1）自动门运行原理。电梯自动门系统主要分为两部分。第1部分包括电梯门、门厅门等机械系统；第2部分则是由PLC元器件组成的逻辑控制系统。通过两系统的协调运行，能够更好满足电梯自动门运行及管理目标。为加深对电梯自动门的研究，需试着分析电梯自动门的控制原理与设计原理。
.png)

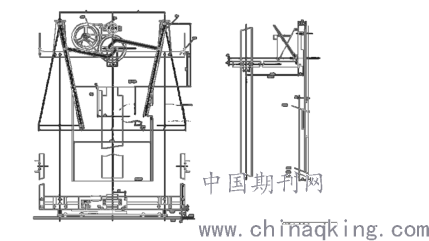

图1 电梯结构及自动门结构
1）自动门机械系统
在电梯自动门实际运行期间，机械系统承担起重要运行职责。电梯内部控制驱动装置接收中心系统的指令，启动电梯厅门与厢门。两门处于连接在一起的状态，车门主要负责开启运作，带动厅门协同运作。在电梯门关闭的情况下，大厅门负责关闭竖井。在电动自动门控制系统的控制电路设计中，其余注重分析拖拽系统与电路系统两部分运行原则。其中，拖拽系统占据的设计比重最大，起到为电梯自动门系统提供重要动力的作用。在传统电梯自动门控制系统设计，期间，主要采用继电器控制原理。但随着电梯运载负荷不断增大，继电器难以满足电梯控制要求，据设计部门引进更加先进的PLC控制系统，从根本上提升电梯自动门设计水平，保障电梯自动门安全可靠运行
2）自动门逻辑控制系统
现阶段，电梯自动门控制系统主要采用PLC控制技术，通过控制电路开关，保障电路安全通畅运行，实现电梯自动门安全可靠运行目标。首先，PLC控制技术具有电气联锁功能，电梯启动后，轿厢和大厅将收到关闭指令，并完成关闭电梯自动门的动作，电梯由此开始正常运行；其次，利用PLC技术完成电梯按钮指令工作，电梯在行进过程中需要接受各楼层指令，而PLC逻辑控制系统可根据指定内容对电梯运行路径进行调整，因此，达到了在指定位置运行的目标；最后，PLC逻辑控制系统可以一路控制电梯自动门的开闭，以确保电梯在规定的时间内可以停止或开始运行。同时，PLC逻辑控制系统也是确保电梯安全运行的重要工具，在电梯行进期间经常会遇到各类障碍，发现障碍后，门厅门与轿厢门自动打开，从而保障电梯正常运行，减少电梯安全事故发生几率。
3自动门系统的软硬件设计
3.1自动门系统硬件设计
PLC系统中，硬件的选择会直接影响系统的运行效率，因此需要结合电梯的实际运行要求，对电梯运行速度等因素进行综合考量，选择最佳硬件系统。在选择MEMORY期间，由于实际设计环节较为复杂，执行功能以及存储器大小存在较大差异，需利用I/O的数量对MEMORY的大小进行定量分析。通常情况下，程序运行数值将程序占用储存空间乘以1.25获得。在PLC系统硬件选择过程中，估算I/O点数环节也尤为重要，在点数设置较高的情况下，系统在实际运行期间的成本量增加；在点数设置较低的情况下，PLC控制系统选择范围狭窄，需PLC控制系统设计环节不仅要进行基本运算考量，还需对联网可能性进行深入分析。PLC控制系统肩负起电梯自动门运行控制重要职责，为确保电梯自动控制系统安全高效运行，使电机能够为系统运行提供充足的动力，需选择直流无刷电机。与其他电机相比，直流无刷，电机输出稳定高效，运转时的噪音小更加适用于高端办公场所与公共区域的系统控制环节。在电梯自动门硬件系统选择过程中，还需挑选适宜的传感器，如通用性强的传感器等。
2.2自动门程序与电路设计

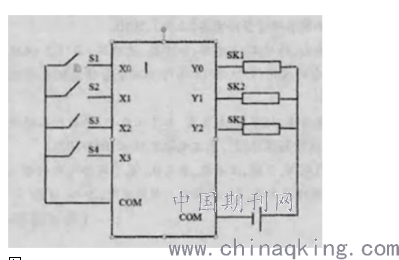

本文主要以自动门的设计程序为例，本文主要以电梯自动门设计程序为要点，依据I/O端口设定原理对I/O进行地址分配，I/O的分配如图2所示。
.png)
图2
从上图中可以发现，X0为红外线感应器S1，X1为红外线感应器S2，X2为开门限位开关S3，X3为关门限位开关即S4。电梯自动门系统的主要通过脉冲作用控制电梯门启动。在电梯门完全关闭并开启开门限位开关时，红外线感应装置将会产生脉冲，PLC控制系统进入到计时状态。如设定的时间没有在红外线传感器内部产生脉冲，则PLC控制系统会延时直至到设定时间。在电梯自动门完全关闭时，限位开关S4启动，红外线传感器接收到信号并产生脉冲，使电梯自动门处于开启状态。
结语
本文主要以PLC逻辑控制系统为主，对电梯自动门的设计进行概述，分析了电梯自动门构成原理以及电梯自动门未来发展趋势。虽然现阶段绝大部分公共场所均应用了PLC技术控制的电梯自动门，但在电梯门使用期间依然存在诸多问题，如电梯门运行安全及可靠性依然无法得到根本保障，PLC系统缺乏具有高度通用性的编译软件等。因此为充分发挥出PLC系统在电梯自动门设计中的积极作用，还需发现并优化电梯自动存在日常使用中存在的问题，完善电梯自动门控制系统功能，确保PLC控制系统能够为更多公共场所乃至家庭等小单位提供优质的控制服务，扩大自动门应用范围。
参考文献
[1]丁才成，刘子玉.基于PLC控制的模具机床自动门机系统的改造设计与实现[J].电气自动化，2016（6）：80-82.
[2]张景东.载货电梯机械式自动门设计[J].机械工程师,2014(06):48.
