摘要
在电力系统事故事件中，输电线路非全相运行属于低概率事故，且故障点排查用时较长。本文就我局一起110kV输电线路单相断线故障为例，进行事故分析并介绍一种快速判定故障点的的调度应对策略。
关键字：平行输电线路 单相断线 故障排查
一、运行方式及事故简况

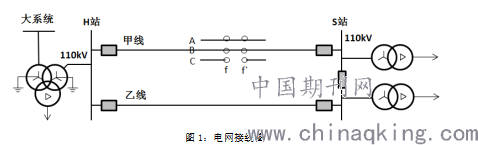

110kV HS甲、乙线并列供电S站，S站110kV母线并列运行，S站110kV备自投装置未投运。H站220kV#1主变变高侧及变中侧中性点直接接地，S站110kV#1、#2主变变高侧中性点经间隙接地。
.png)
某日09：56时，主网调度监视员发现H站、S站110kV HS甲线C相电流为零，A、B相电流约100A。同时发现110kV HS乙线C相电流为A/B相电流的两倍。调度自动化系统上，H站、S站110kV母线线电压及三相电压均正常；两站均无继电保护起动或动作、安自装置起动或动作的告警信号。天气晴间多云，无雷雨。
二、故障点排查
调度员初步判断，110kV HS甲线C相缺相运行。
调度员考虑到以下原因，决定暂不立即安排HS甲线停电。
1、由于110kV HS甲乙线并列供电S站，S站110kV母线全相运行且三相电压平衡，不会对主变及供电用户造成缺相运行的危害。
2、HS甲线两侧开关一经分闸（手动）后，将难以排查开关是否曾经单相偷跳。
3、HS甲线跨越山区，全线巡视时间长，若能判定断线点不在线路上，有利于缩小排查范围，缩短设备停电时间。
假设断线点只有一处，进行以下操作配合排查断线点：
H站、S站人员到站后，检查站内线路（含引线）、刀闸外观无异常，开关为三相联动，开关指示位置在合位，构架较高且安全距离不足，未能逐相核对开关状态。
继电保护无起动或动作、安自装置无起动或动作。
S站#1主变负荷转移，主变转热备用。
断开S站110kV母联1012开关。
S站查看110kV 1M母线C相电压应为零。
S站查看110kV HS甲线线路侧三相避雷器，C相避雷器泄漏电流是否为零或大幅降低（与A/B相比较）。若为零，则断线点在线路上或在对侧站内；若不为零，则判断为S站侧C相开关偷跳。同理，可要求S站用验电器验110kV HS甲线线路侧C相导线电压。若为零，则断线点在线路上或在对侧站内；若不为零，则判断为S站侧C相开关偷跳。
若判断S站侧C相开关偷跳，立即隔离故障开关，转检修处理。若判定断线点在线路上或在对侧站内，进行以下操作。
H站查看110kV HS甲线线路侧三相避雷器，C相避雷器泄漏电流是否为零或大幅降低（与A/B相比较）。若为零，则判断为H站侧C相开关偷跳；若不为零，则断线点在线路上。同理，可要求H站用验电器验110kV HS甲线线路侧三相导线电压。若为零，则判断为H站侧C相开关偷跳；若不为零，则断线点在线路上。
事实上，调度员判定断开点在线路上，立即将线路停电。最后，输电人员巡视发现110kV HS甲线#17塔C相跳弓断开。
三、继电保护逻辑分析
在本起事件中我们提出质疑，为何在本次事故中相关设备继电保护装置均无动作或起动告警。
一）、甲线AB电流100A，C相电流0A，乙线AB相电流100A，C相电流200A。可见甲线C相所带负荷全部转移到乙线C相，对于H站、S站而言，并列运行的甲乙线视为一整体，其内部的电流重新分配不影响H站、S站110kV母线的三相平衡，因此，H站、S站的主变零序保护均不起动。
二）、易见，甲乙线的电流电压不满足电流差动保护、距离保护动作条件。
三）、故障点在线路上，开关三相均在正常合位状态，故此三相不一致保护不起动。

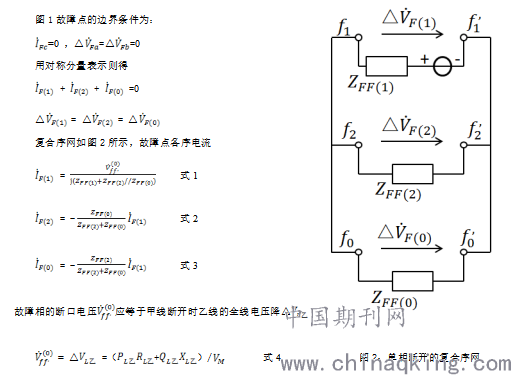

四）、零序电流保护应否动作？以下进行理论分析计算
.png)
在工程计算中，输电线路的正、负序阻抗相同，=；HS甲乙线是有钢质架空地线的平行双回线路，零序电抗 =4.7*。已知，HS甲乙线正序阻抗均为=（0.781+j2.918）Ω，M站110kV母线电压=116kV，甲线断相后M站110kV乙线功率S=（27.112+j2.539）MVA。M站甲乙线CT变比均为1200/1, N站甲乙线CT变比均为600/1。
将已知电气参数代入式4，得，再代入式1及式3可得=7.831A。M站零序保护二次电流3=23.5*3/1200=0.020A<0.12A（零序电流保护三段整定值）， N站零序保护二次电流3=7.831*3/600=0.039A<0.2A（零序电流保护三段整定值）。
综上所述，在本次事件中，保护正确不动作。
结束语
电力系统缺相运行是较少出现的故障，负荷大小属性对零序保护影响较大。尤其是平行输电线路单线缺相，故障点排查更是费时费力。在处理同类故障中调度员应熟知相关保护逻辑，结合系统运行方式，灵活处理，主动判定故障点，提高事故处理效率。
参考文献
1、《电力系统分析》何仰赞 温增银 编，华中科技大学出版社，2002年1月第3版。
2、《电网运行及调度技术问答》 李坚 编，中国电力出版社，2004年3月第一版。
3、《电网调度运行技术》王世祯主编，东北大学出版社，1997年。
