0.4kV低压电容柜故障分析处理

发表时间：2020/7/20 来源：《电力设备》2020年第8期作者：曹红艳刘昭麟

[导读] 摘要：在供配电室系统中，低压无功功率补偿具有重要意义，但同时无功补偿也是供配电系统中一个事故易发、多发的环节，并造成装置停工及人员受伤等问题。

        （新疆炼化建设集团有限公司天利检修分公司 833600）
        摘要：在供配电室系统中，低压无功功率补偿具有重要意义，但同时无功补偿也是供配电系统中一个事故易发、多发的环节，并造成装置停工及人员受伤等问题。通过对一起低压电容器故障分析，及时规避、预防和应急处理。
        关键词：电容器补偿装置；熔断器；短路；装设
        一、事故经过
        xx装置发生一起配电室因电容器柜故障引起0.4KV 一段失电情况。 2020年05月22日，工艺人员反映装置部分电机跳闸、外操间插座失电，电气值班员迅速进入配电室检查。发现0.4kV II段电容器柜内5#电容器的100A熔断器底座上端烧坏，0.4kV II段电源断路器故障跳闸，由低压II段电源供电的15台电动机停机。同时开展故障排查、恢复供电应急处理。确认引起II段进线断路器A相瞬时跳闸故障原因为配电室0.4kV II段电容回路熔断器底座及上端电缆烧坏短路。现场操作切除故障电容器，并检查II段其它配电柜内情况。

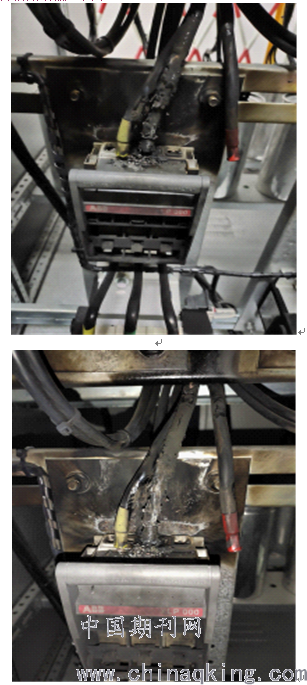

        故障的熔断器如下图：

        二、原因分析
        低压电容柜主要是对补偿低压系统功率因数，起到节能省电及改善供电质量作用，电容器投切依靠电容柜本体功率因数控制器自动投切：我厂规定系统功率因数低于0.85投用；高于0.95退出。电容器投用与否不影响正常生产供电。为确保供电安全，防止此类故障在次发生现将0.4kV I、II段电容器全部退出运行，进行详细原因排查。
        1、0.4kV II段电容4104柜5#回路XLP 000型熔断器底座发热绝缘损坏，A相对地放电短路，引起0.4kV II段进线断路器保护跳闸。
        2、0.4kV II段电容4104柜5#回路的XLP 000型熔断器底座上端内部结构存在接触面积小、保险插接不紧固缺陷。
        3、在开工初期由于系统负荷变化较大，引起电容器频繁自动投切，电容电流频繁冲击，造成缺陷部位发热和绝缘损坏。
        4、日常巡检中因安全要求不能在带电情况下打开前柜门测温，手持式测温仪只能测试柜门表面温度，不能及时发现柜内元件发热隐患。
        三、防范措施

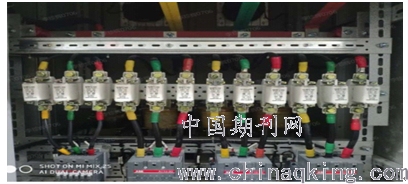

        1、将XLP 000型熔断器底座更换为RT16螺栓连接熔断器底座，消除该系列底座内部结构松动隐患。RT16螺栓连接熔断器底座见下图：

        2、定期每周打开电容柜后柜门对柜内元器件使用红外线热成像仪测温检查。
        3、档电容器与电源分断后应立即进行放电。
        4、当电容器母线电压超过电容器额定电压的1.1倍时，电容器应切除，如果电容器装设处的电压波动可能超过额定电压的10%，应装设过电压保护装置，以免因长期过电压运行影响电容器寿命，甚至击穿电容器介质。
        5、如遇母线停电，电容器应切除，以免来电母线电压过高，超过电容器额定电压。
        6、在全厂排查相同系列低压电容熔断器全部临时停用，待改造后后投入运行。
        7、开工期间将电容器退出运行，避免发生此类故障。
